製品概要

機能と利点

  • シングルリニアテーパ、256タップ位置
  • 全抵抗値:10kΩ、50kΩ、および100kΩ
  • 拡張単一電源:1.7V~5.5V
  • H、W、L動作電圧:0~5.25V (VDDに依存しない)
  • 低電力モードの消費電流:1µA (typ)
  • ワイパ精度:±1.0 LSB INL、±0.5 LSB DNL (max)
  • パワーオン時にワイパをミッドスケールに設定
  • 全抵抗温度係数:50ppm/℃
  • レシオメトリック温度係数:5ppm/℃
  • 動作温度範囲:-40℃~+125℃
  • 8ピンTDFNパッケージ(2mm x 2mm)
  • SPI対応シリアルインタフェース

製品概要

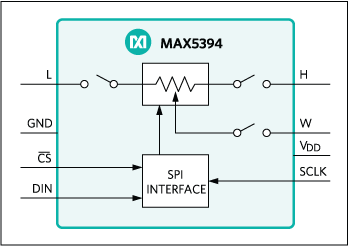

シングル、256タップ揮発性低電圧リニアテーパデジタルポテンショメータのMAX5394は、10kΩ、50kΩ、および100kΩの3種類の全抵抗値を提供します。ポテンショメータの端子は、1.7V~5.5V (チャージポンプイネーブル時)の単一電源動作時でも最大5.25Vで、電源には依存してません。ユーザー制御のシャットダウンモードを使用すると、ワイパ位置をゼロコード、ミッドコード、フルコード、またはワイパレジスタに格納された値に設定し、H、W、またはL端子をオープン状態にすることができます。内蔵チャージポンプをディセーブルして、ポテンショメータ端子が0.3V以上電源電圧を超えないようにすることによって、2.6V~5.5Vの電源電圧で1µA以下の超低自己消費電流を実現することが可能です。MAX5394は低い50ppm/℃の全抵抗温度係数を提供し、SPIシリアルインタフェースを備えています。

MAX5394は、その小型パッケージ、低動作電源電圧、低消費電流、および自動車用温度範囲への対応によって、ポータブル民生機器市場およびバッテリバックアップ産業用アプリケーションに最適です。

MAX5394は鉛フリー、8ピンTDFNパッケージ(2mm x 2mm)で提供されます。このデバイスは-40℃~+125℃の自動車用温度範囲で動作します。

アプリケーション

  • バッテリ駆動システム
  • メカニカルポテンショメータ置換品
  • ポータブル電子機器
  • システム較正
