MAX4888

製造中

2.5Gbps PCI Expressパッシブスイッチ

Gen Iスイッチングを可能にする高速PCI Expressパッシブスイッチ

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 単一電源電圧：1.65V～3.6V
  • 低スキュー(同一ペア)：7ps
  • 低自己消費電流：120µA (max)
  • PCIeのGen Iデータレートに対応
  • フロースルーピン配置によってレイアウトが容易
  • 業界標準のピン配置
  • 鉛フリーパッケージ

高速パッシブスイッチのMAX4888/MAX4889は、可能な2地点間でPCI Express® (PCIe)データの経路設定を行います。MAX4888は、クワッド単極/双投(4 x SPDT)スイッチで、2地点間でPCIeデータの2つのハーフレーンのスイッチングに最適です。MAX4889は、オクタル単極/双投(8 x SPDT)スイッチで、4地点間でPCIeデータの4つのハーフレーンのスイッチングに最適です。MAX4888/MAX4889は、信号経路を切り替えるためのシングルディジタル制御入力(SEL)を備えています。

MAX4888/MAX4889は、3.0V～3.6Vの単一電源での動作が保証されており、最低+1.65Vでの動作も保証されています。MAX4888は、3.5mm x 5.5mmの28ピンTQFNパッケージで提供されます。MAX4889は、3.5mm x 9.0mmの42ピンTQFNパッケージで提供されます。いずれのデバイスも、-40℃～+85℃の温度範囲で動作します。

アプリケーション

  • デスクトップコンピュータ
  • ラップトップ
  • サーバ/ストレージエリアネットワーク
MAX4888
2.5Gbps PCI Expressパッシブスイッチ

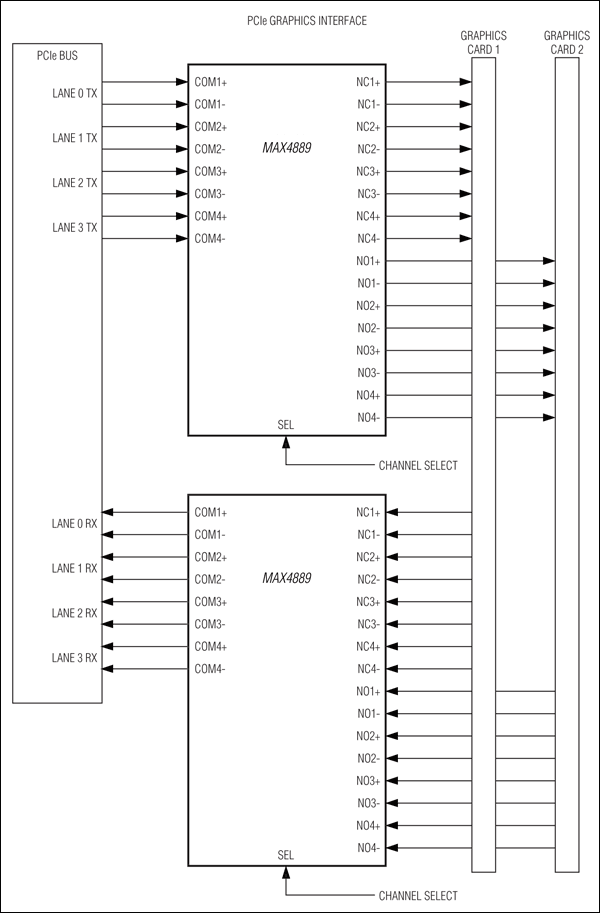

MAX4888、MAX4889：標準アプリケーション回路
