MAX4029

入力クランプ付き、トリプル/クワッド、2:1ビデオマルチプレクサアンプ

業界初、入力クランプ付き、トリプル/クワッド、2:1ビデオマルチプレクサアンプ

データシート (Rev. 1)
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • +5Vの単一動作
  • シンクチップ入力またはキークランプ入力を個別に選択可能
  • 可変キークランプ電圧
  • 大信号-3dB帯域幅：130MHz
  • 小信号-3dB帯域幅：210MHz
  • スルーレート：300V/µs
  • スイッチング時間：20ns
  • 超低スイッチングトランジェント：±10mVP-P
  • 微分利得/位相誤差：0.2%/0.4°
  • 低電力、ハイインピーダンスのディセーブルモード

MAX4028/MAX4029は、入力クランプおよび+2V/V (6dB)の固定利得付きの5Vのトリプル/クワッド、2:1電圧フィードバックマルチプレクサアンプです。チャネル1 (IN1AおよびIN1B)入力は入力信号のビデオシンクチップにクランプされ、また残りの入力はビデオシンクチップまたはチャネル1 (IN1_)のビデオシンクのいずれかにクランプすることができます。後者はキークランプと呼ばれ、端子で選択することができます。クランプ入力とキークランプを選択可能な入力および固定利得ビデオ出力バッファによって、MAX4028/MAX4029は、エンタテイメントシステム、ビデオプロジェクタ、およびディスプレイ/TVなどのビデオソーススイッチングアプリケーションに最適です。両デバイスとも20nsのチャネルスイッチング時間と±10mVP-Pの低スイッチングトランジェントを備えているため、オンスクリーン表示(OSD)の挿入などの高速ビデオスイッチングアプリケーションに最適です。

MAX4028/MAX4029は、130MHzの大信号-3dB帯域幅(2VP-P)、210MHzの小信号-3dB帯域幅、および300V/µsのスルーレートを備えています。それぞれ0.2%および0.4°という小さい微分利得および位相誤差によって、これらのデバイスは放送用ビデオアプリケーションに最適です。

MAX4028/MAX4029は-40℃～+85℃の拡張温度範囲での動作が保証され、16ピンおよび20ピンのTSSOP/SOパッケージで提供されます。

アプリケーション

  • ブレードサーバ
  • 放送用およびグラフィックスビデオ
  • ディスプレイおよびデジタルTV
  • ノートブックコンピュータ
  • セキュリティシステム
  • セットトップボックス
  • ビデオクロスポイント切替
  • ビデオプロジェクタ
MAX4029
入力クランプ付き、トリプル/クワッド、2:1ビデオマルチプレクサアンプ

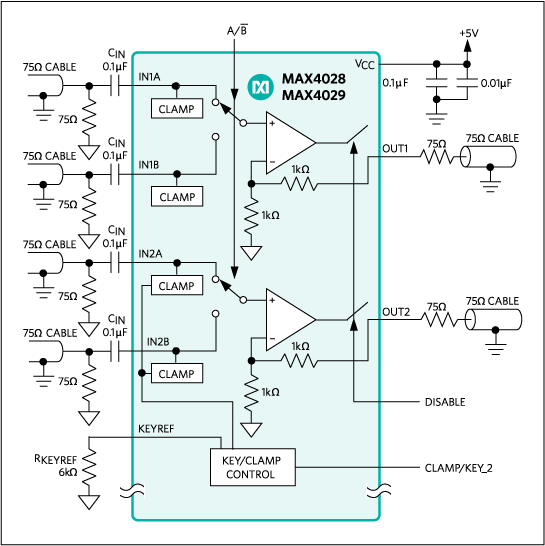

MAX4028、MAX4029：標準動作回路
