MAX14585

ハイスピードUSBおよびオーディオスイッチ、負信号能力および高電圧耐性VBUS検出付き

すべて表示 showmore-icon

低電力および高ESD保護を内蔵する、小型、高性能USBスイッチ

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 低消費電力
    • 低消費電流:7µA (typ)
    • 2.7V~5.5V単一電源動作、VCC
  • 柔軟性の高い設計
    • デュアル電源アーキテクチャ、VBおよびVCC
    • ANO_チャネルオーバーライド制御入力
  • 高水準の統合化による高性能
    • VBUS検出による自動的なUNC_の選択機能を備えた28V対応のVB入力
    • 両方のチャネルが低容量ハイスピードUSBに対応(UNC_およびANO_)
    • 歪のない負の信号のスループット:最大-1.8V (ANO_チャネル)
    • オン抵抗:3Ω (typ)
    • 帯域幅:960MHz
    • オーディオチャネルのTHD+N:0.04%
    • COM1、COM2の±15kVヒューマンボディモデル(HBM) ESD保護
  • 基板スペースの削減
    • 内蔵シャント抵抗によるクリック/ポップ低減(MAX14585)
    • 10ピンUTQFNパッケージ(1.4mm x 1.8mm)
製品概要
show more Icon

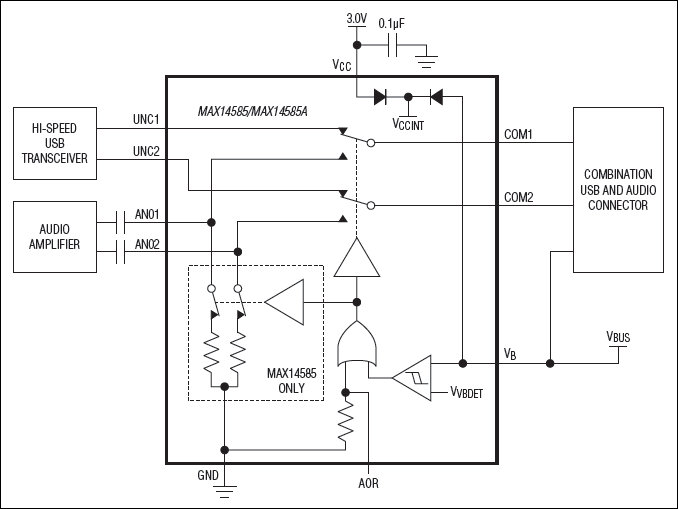

高ESD保護双極/双投(DPDT)スイッチのMAX14585/MAX14585Aは、ハイスピード(480Mbps) USBと、AC結合されたオーディオやビデオなどのアナログ信号を多重化します。これらのデバイスは、ポータブル機器での高性能スイッチングアプリケーションに必要な低オン容量(CON)と低オン抵抗(RON)を兼ね備え、グランドより低い最大-1.8Vの振幅を持つオーディオ信号を通過させるための負の電源を内蔵しています。また、これらのデバイスはUSBロースピード/フルスピード信号にも対応し、2.7V~5.5Vの電源で動作します。

これらのデバイスは、最大28Vの電圧を処理可能なVBUS検出入力(VB)を備えており、有効なVBUS信号(VB > VVBDET)を検出した時点で自動的にUSB信号経路への切替えを行います。デッドバッテリ状態では、VBが4.5V以上の場合にVBの電圧によるデバイスへの給電が可能です。MAX14585は、出力に現れるクリック/ポップを低減する内蔵シャント抵抗をオーディオ経路に備えています。

MAX14585/MAX14585Aは、省スペース、10ピン、1.4mm x 1.8mmのUTQFNパッケージで提供され、-40℃~+85℃の温度範囲で動作します。

アプリケーション

  • 携帯電話
  • PDAおよびハンドヘルド機器
  • タブレットPC
