MAX11043

PGA、フィルタ、および8/12ビット2段DAC内蔵、4チャネル、16ビット、同時サンプリングADC

すべて表示 showmore-icon

業界初、車載、適応型クルーズコントロール用、高集積シグナルコンバータ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$13.75
特長
  • 4チャネルシングルエンドまたは差動、同時サンプリング、16ビットADC
  • ±10 LSB INL、±1 LSB DNL、ミッシングコードなし
  • 93dB SFDR (100kHz入力の場合)
  • 各チャネルで1、2、4、8、16、32、または64の利得を備えたPGA
  • EQ機能が高周波、低振幅信号を自動的にブースト
  • 各チャネルに7段階の内蔵プログラマブルバイクワッドフィルタ
  • 4チャネルで各チャネル400kspsの高スループット
  • 2段のDAC
    • 2つの8ビット低精度リファレンスDAC
    • 12ビットの高精度DAC
  • +2.5Vの内部リファレンスまたは+2.0V~+2.8Vの外部リファレンス
  • +3.3Vの単一電源動作
  • シャットダウンおよびパワーセーブモード
  • 6mm x 6mmの40ピンTQFNパッケージ
  • 動作温度範囲:-40℃~+125℃
製品概要
show more Icon

MAX11043は、16ビット分解能、4チャネルシングルエンドまたは差動、同時サンプリングADCです。MAX11043は、各チャネルに多用途フィルタブロックおよびプログラマブルゲインアンプ(PGA)を備えています。フィルタは、各チャネルに7つのカスケード接続された2次フィルタ部で構成されており、14次フィルタの構成が可能となります。フィルタの係数はユーザ設定可能です。各2次フィルタはローパス(LP)、ハイパス(HP)、またはバンドパス(BP)として構成可能で、整流のオプションもあります。アナログ信号経路の利得と位相のミスマッチは-50dB以上です。
ADCは最大200kHzで信号をデジタル化することができます。40MHzのシリアルインタフェースが、デバイスとの通信を提供します。SPIインタフェースは、4チャネルの場合チャネル当り400kbps、または2チャネルの場合チャネル当り800kbpsで、1600kspsのスループットを提供します。ソフトウェアで選択可能なスキャンモードによって、ADCの結果を読むと同時にDACを更新することができます。MAX11043の他の機能には、内部(+2.5V)または外部(+2.0V~+2.8V)リファレンス、パワーセーブモード、および1~64の利得のPGAなどがあります。PGAは、CWチャープレーダなどのアプリケーション向けに低振幅、高周波信号を自動的にブーストするイコライザ(EQ)機能を備えています。
MAX11043は、VCO制御で通常使用される第2段12ビット高精度DACのハイおよびローリファレンスを設定する2つの8ビット低精度DACを備えています。ソフトウェア制御を利用し、DACへの書込み、または設定可能な単位でハードウェア制御によってDACをステップアップおよびダウンしてください。デバイスは+3.0V~+3.6V電源で動作します。MAX11043は6mm x 6mmの40ピンTQFNパッケージで提供され、-40℃~+125℃の拡張温度範囲で動作します。

アプリケーション

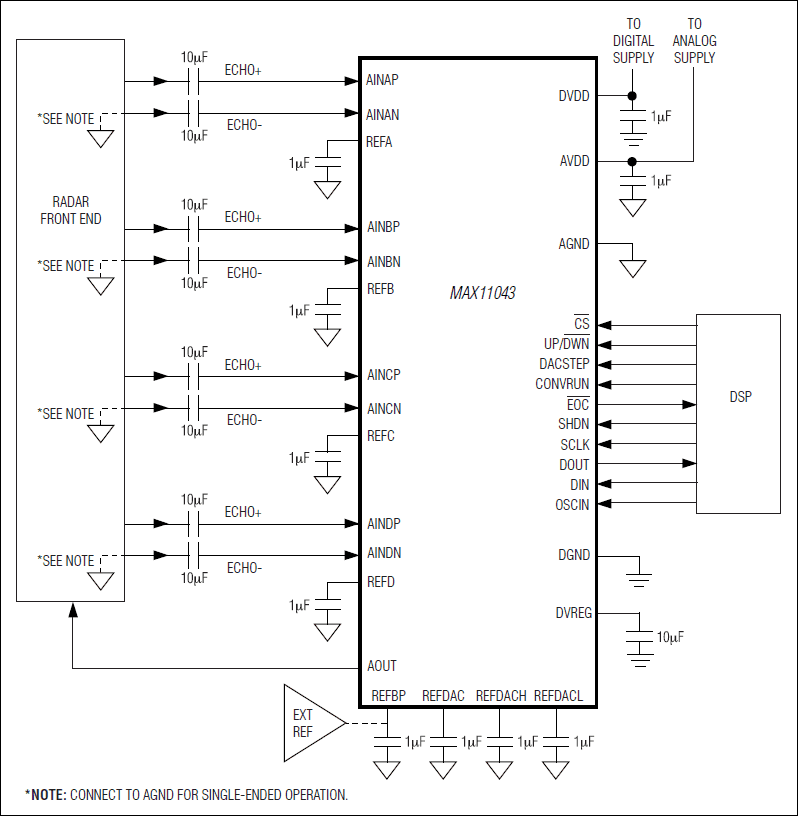

  • 車載レーダシステム
  • データ収集システム
  • 産業用制御
  • パワーグリッド監視

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$13.75

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX11043ATL+
  • HTML
  • HTML
MAX11043ATL+T
  • HTML
  • HTML
MAX11043ATL/V+
  • HTML
  • HTML
MAX11043ATL/V+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 18, 2021

- 2161

ASSEMBLY

MAX11043ATL/V+

製造中

MAX11043ATL/V+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 18, 2021

- 2161

arrow down

ASSEMBLY

MAX11043ATL/V+

製造中

MAX11043ATL/V+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

MAX11043ATLEVKIT

MAX11043の評価キット

zoom

MAX11043ATLEVKIT

MAX11043の評価キット

MAX11043の評価キット

機能と利点

  • 40MHz SPIインタフェース
  • Windows XP、Windows Vista、およびWindows 7対応ソフトウェア
  • EVキットソフトウェアに時間ドメインおよびFFTプロテッィング
  • 4つの各チャネルに最大4メガサンプルを収集
  • USB-PC接続
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX11043ATLの評価キット(EVキット)は、4チャネル、16ビット、同時サンプリングADCのMAX11043を評価するための実証設計を提供します。このEVキットは、ICの機能を実行するためのシンプルなグラフィカルユーザインタフェース(GUI)を提供するWindows XP®、Windows Vista®、およびWindows® 7対応ソフトウェアも備えています。
このEVキットは、エクスポーズドパッド付きの40ピンTQFNパッケージのMAX11043ATL+が実装されています。

アプリケーション

  • 車載レーダシステム
  • データ収集システム
  • 産業用制御
  • パワーグリッド監視
