特長
- マイクロパワー動作：電源電流＝最大20μA
- 2線式SMBusインタフェース
- 単一2.7V～±5V電源動作
- 32シングルまたは16差動チャネルまで拡張可能
- ブレイク・ビフォア・メイクを保証

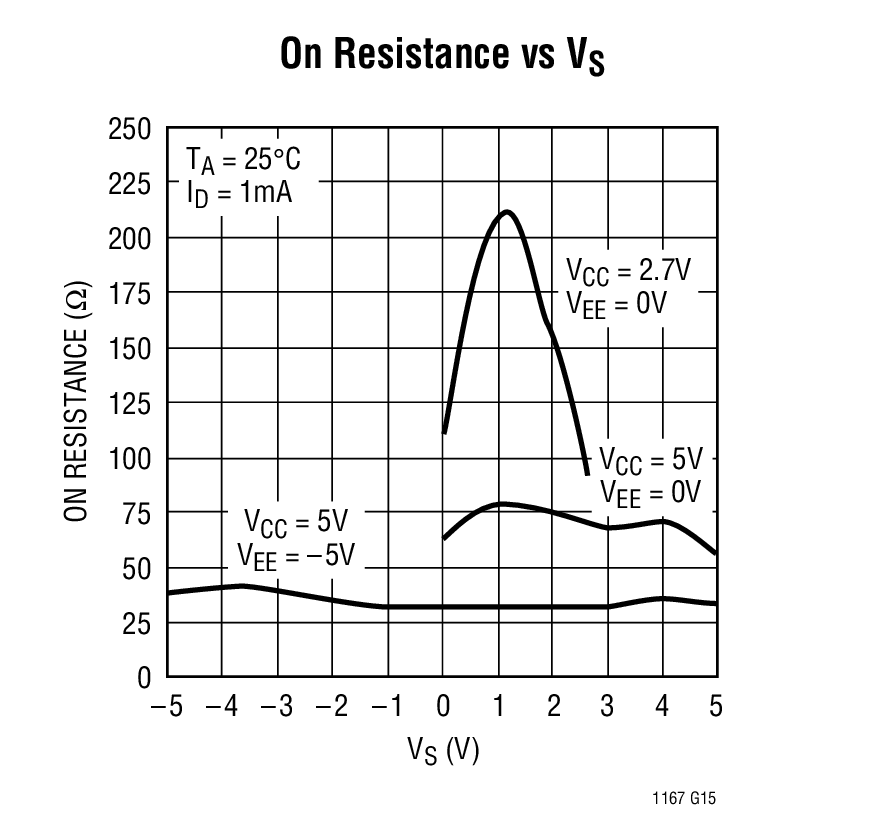

- 低RON：35Ωシングル・エンド/70Ω差動
- 低電荷注入：最大20pC
- 低リーク電流：最大±5nA

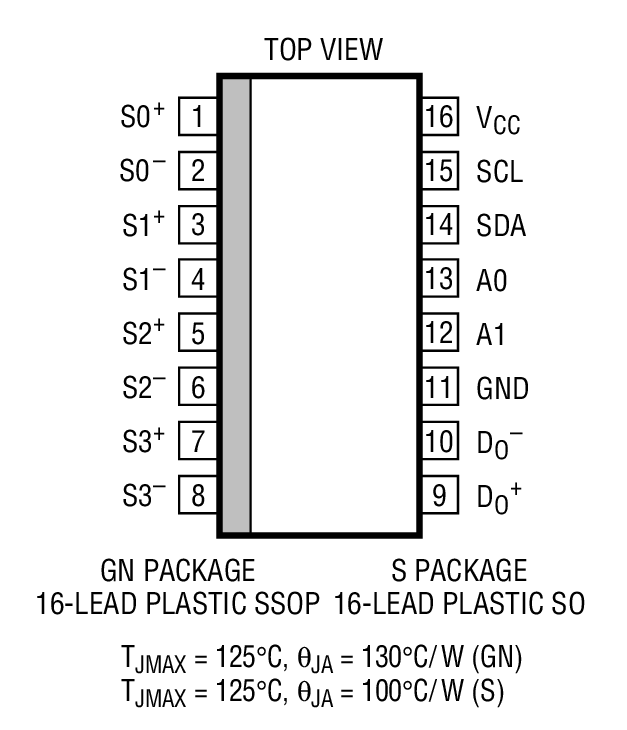

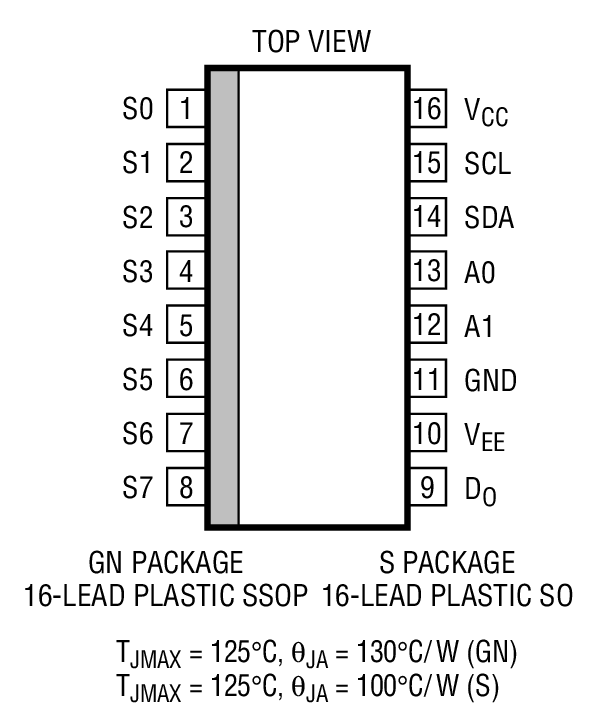

- 16ピンSOおよびGNパッケージで供給可能
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

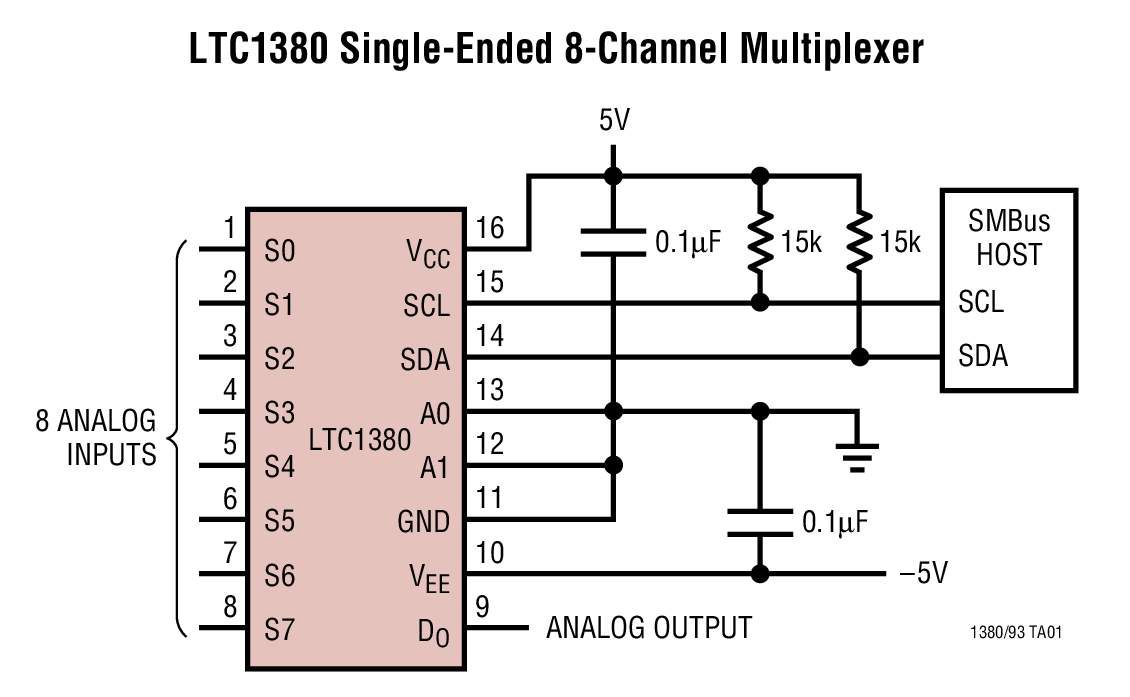

LTC1380/LTC1393 は、SMBus互換デジタル・インタフェース付き CMOSアナログ・マルチプレクサです。LTC1380はシングル・エンド8チャネル・マルチプレクサ、LTC1393は差動4チャネル・マルチプレクサです。 SMBusデジタル・インタフェースは2本のワイヤ（SCLとSDA）しか必要ありません。LTC1380およびLTC1393は 2本の外部アドレス・ピンで選択可能な4本のハード・ワイヤードSMBusアドレスを持っています。これにより、それぞれ固有のSMBusアドレスを持つ4つのデバイスを1つのシステム上に共存させ、 4つのデバイスを1つのストップ・ビットで同期させることができます。
電源電流は標準で10μA です。両方のデジタル・インタフェース・ピンは全動作電源電圧範囲でSMBusコンパチブルです。LTC1380アナログ・スイッチは、35Ωの標準RON（±5V電源）、 20pAの標準スイッチ・リーク電流、および保証されたブレイク・ビフォア・メイク動作を特徴としています。電荷注入は標準±1pCです。
LTC1380/LTC1393は16ピンSOおよびGNパッケージで供給されます。動作はコマーシャル温度範囲およびインダストリアル温度範囲で完全に仕様が規定されています。
アプリケーション
- データ収集システム
- プロセス制御
- ラップトップ・コンピュータ
- 信号の多重化/非多重化
- アナログからデジタルへの変換システム
