ADSP-SC57x/ADSP-2157x 製品ファミリー

ADSP-SC57x、ADSP-2157x マルチコア・プロセッサは、高性能で電力効率に優れたリアルタイム・プラットフォーム・シリーズの最新製品で、2 つの強化された SHARC+ コアと先進の DSP アクセラレータを使用して、6 GFLOPS を超える性能を発揮します。アナログ・デバイセズの SHARC 技術と arm^® Cortex-A5 のシステム制御能力を組み合わせることで、最新の高度なアルゴリズム、インターフェース技術、セキュリティ、拡張性が求められる複雑なアプリケーションに対応した高性能で低価格なソリューションを提供します。2 MB を超えるオンチップ・メモリを搭載し、外部メモリの使用も可能な 2 つのパッケージ・オプションにより、システム・コストを最適化できます。自動車用温度における消費電力が 2 W に満たない ADSP-SC57x／ADSP-2157x は、温度管理のために消費電力が制限されたり、高コストや信頼性の低いファンの利用を許容できないアプリケーション向けに業界トップのデジタル信号処理性能を可能にします。ターゲット・アプリケーションには、車載用高級オーディオ、民生用およびプロ向けオーディオ、ハイエンドの産業用システムが含まれます。

関連製品

ADSP-SC573

デュアル・コア SHARC+（768 KB L1 付き）、ARM Cortex-A5、1 MB 共有 L2、DDR、ギガビット・イーサネット、USB、SDIO、400 cspBGA

ADSP-SC572

シングルコア SHARC+（384 KB L1 付き）、ARM Cortex-A5、1 MB 共有 L2、DDR、ギガビット・イーサネット、USB、SDIO、400 cspBGA

ADSP-SC571

デュアルコア SHARC+（768KB L1 付き）、arm^® Cortex-A5、1MB 共有 L2、10/100 イーサネット、176-LQFP

ADSP-SC570

シングルコア SHARC+（384 KB L1 付き）、arm^® Cortex-A5、1 MB 共有 L2、10/100 イーサネット、176-LQFP

ADSP-21573

デュアル・コア SHARC+ DSP（768 KB L1 付き）、1 MB 共有 L2、DDR、400 cspBGA

ADSP-21571

デュアルコア SHARC+ DSP（768 KB L1 付き）、1 MB 共有 L2、176-LQFP

特長と利点

BOMコストと基板面積設計の最適化を実現するシングルチップ SOC

SHARC+ 浮動小数点 DSP デュアル・コアと ARM^® Cortex^®-A5 集積化プロセッサ
2 種類のパッケージから選べるスケーラブルな性能と機能
実績ある ADSP-SC58x ファミリーに代わる低価格製品

クラス・トップの低消費電力（2 W 未満）の浮動小数点 DSP 性能

SHARC+ の 5.4 GFLOPS、1.8 GMACS の浮動小数点 DSP 性能（2x 450 MHz）
105°C の環境への対応、ヒートシンクの縮小、ファン不要による信頼性と堅牢性の向上

低消費電力の集積化 & 最適化接続エンジン（ADSP-SC57x シリーズのみ）

FPU および Neon® DSP 拡張命令による業界標準の ARM^® Cortex^®-A5（450 MHz で 720 DMIPS）
ギガビット・イーサネット（AVB）、MLB、USB、CAN、SDIO など、豊富な周辺機能を搭載

高度なリアルタイムの浮動小数点 DSP アプリケーション向け

使いやすい決定論的な DSP コーディングと従来の SHARC の最大 2 倍の性能
コード互換の SHARC+ コアによる倍精度浮動小数点のサポート、バイト・アドレス指定能力、オプションの L1 キャッシュ・モード、分岐予測
384 KB の大容量オンチップ L1 SRAM/SHARC+ コアごとのキャッシュ、1 MB の大容量共有 L2 SRAM および拡張 DMA 機能
DDR3L のサポートを含む高性能外部メモリ・インターフェース（BGA パッケージのみ）
4x フル SPORT（I2S）、SPDIF、サンプル・レート・コンバータを含む、グルーレス DSP デジタル・オーディオ・インターフェース
Quad SPI、I2C、UART を含む複数のシリアル・インターフェース
高速リンクポートによるスケーラブルなマルチデバイスのサポート

暗号化アクセラレータと OTP メモリによる高度なセキュリティ

IP 保護のための高速セキュア・ブートとセキュアなネットワーク接続

パリティまたは ECC 保護の SRAM および障害管理ユニットによるデータの整合性
複数の ADSP-SC57x および ADSP-2157x 製品オプション

シングルまたはデュアル SHARC+ コア、ARM^® Cortex^®-A5 プロセッサ搭載／非搭載、さまざまな周辺機能オプション
2 種類のパッケージでピン互換オプション: 17 mm × 17 mm（0.8 mm ピッチ）cspBGA および 24 mm x 24 mm LQFP
フル機能を搭載した BGA バージョンまたはピン数を減らしてコストを最適化した LQFP オプション

先進的で使いやすい開発ツール

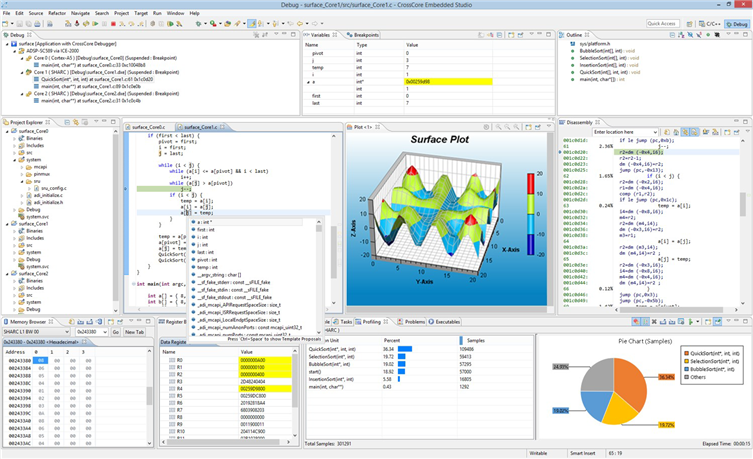

最適化された C/C++ コンパイラ、DSP ライブラリ、サンプル・プロジェクトを提供する CrossCore Embedded Studio（CCES）
SigmaStudioTM で、最適化された豊富なオーディオ・ライブラリと使いやすいグラフィカルなオーディオ開発／チューニング・ツールを利用して開発期間を短縮
SHARC+ および ARM^® Cortex^®-A5 コアに Micrium µC/OS-II^® および µC/OS-III^® リアルタイム・カーネルを搭載、またMicrium USB ホスト、USB デバイス、ファイル・システム・スタックを ARM^® Cortex^®-A5 で実行
リファレンス回路図一式と PCB 設計の詳細を提供する ADZS-SC573-EZLITE 開発キット
高度なアプリケーションの作成、テスト、デバッグを支援する高速 JTAG エミュレータ（ICE-1000/2000）
