HMCAD5831

製造中止

オーバーレンジ、インヒビット、1:2 デマルチプレクス機能付き、26 GS/s 3 ビット A/D コンバータ

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • フル・フラッシュ・アーキテクチャ
  • オーバーレンジ/アンダーレンジ・ビット
  • データ・インヒビット機能
  • データ XOR 機能
  • 1:2 デマルチプレクス
  • 設定可能な差動 CML 出力振幅
  • 64 ピン・プラスチック 9 mm x 9 mm SMT パッケージ: 81 mm2

HMCAD5831LP9BE は、オーバーレンジ/アンダーレンジ・ビットを備えた広帯域 3 ビット A/D コンバータです。コンバータは、ナイキスト入力に対して最大 26 GS/s の速度で動作します。リファレンス・ラダーのエンド電圧は外部で設定するので、入力のコモンモード・レベルおよび振幅レベルをカスタマイズすることができます。データ・インヒビット機能を使用することにより、ADC の出力を 0 に強制することができます。出力データは、XOR CML 入力を介した外部クロックで変調することができます。HMCAD5831LP9BE は、クロック出力がハーフ・レートの 1:2 デマルチプレクス機能も備えています。出力ビットはバイナリの重み付けがされており、X2 と Y2 が MSBになります。シングルエンドの RF 入力は AC 結合または DC 結合が可能で、広帯域動作に対応します。

HMCAD5831LP9BE は -5 V ~ -3.3 V の電源で動作し、RoHS 準拠の 9 mm x 9 mm SMT パッケージを採用しています。

アプリケーション
  • シリアル・データ・リンク
  • リンク診断用試験装置
  • クロックおよびデータの再生
  • 分光計
  • 超広帯域フェーズド・アレイ
  • 無線天文観測

HMCAD5831
オーバーレンジ、インヒビット、1:2 デマルチプレクス機能付き、26 GS/s 3 ビット A/D コンバータ

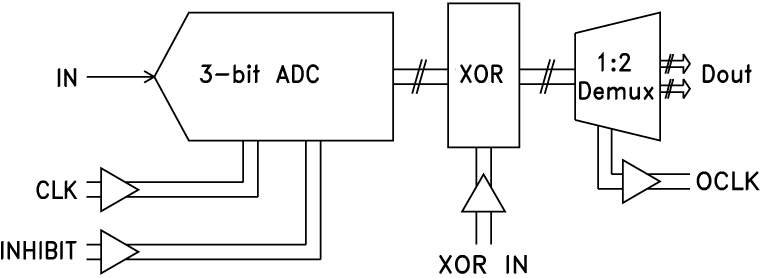

HMCAD5831 Functional Block Diagram
