DS3802

優れたNV SRAMバッテリ

データシート (Rev. 1)
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 380mAhの一次リチウムバッテリを収納
  • 表面実装40mmボールグリッドアレイ(BGA)不揮発性(NV) SRAMモジュールに直接スナップ止めして取付け
  • リフロー半田付けの高温からリチウムバッテリを保護するために、ホストBGAモジュールを表面実装後に取付
  • 激しい衝撃や振動によるストレスの間もBGAモジュールとの機械的および電気的接続を維持
  • 2個の取付けフランジがホストBGAモジュールに係止されて、強力かつ半永久的に固定
  • 工業用拡張温度範囲：-40℃～＋85℃

    • バッテリキャップのDS3802は、DS3832C-311やDS3816C-511など、ダラス セミコンダクタの40mm BGA NV SRAMモジュール用のスナップ式リチウム電源です。ホストBGAモジュールを所定位置に半田付けして洗浄した後、モジュールにDS3802バッテリキャップをスナップ止めして、補助電源として動作させます。バッテリキャップは、不適切な取付けを防止するためにキーで留められ、激しい衝撃や振動の際もそのホストモジュールと機械的および電気的な接触が保たれるように設計されています。電気的には、DS3802バッテリは、BGAの金メッキリセプタクルに挿入されたバッテリキャップの中で、金メッキされた丸型ピンでホストBGAモジュールに接続されています。機械的には、DS3802の2個のフランジが、キャップの偶発的な外れを防止するためにBGAモジュールボードをしっかり掴む一方で、キャップ内のコーナ機構がキャップの横の動きを防止し、そのホストBGAモジュールに固定されています。
    DS3802
    優れたNV SRAMバッテリ

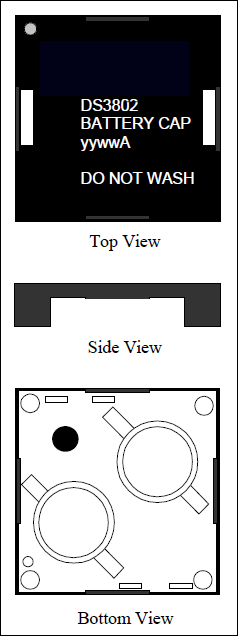

    DS3802：パッケージ外形
