DS3501

温度センサおよびLUT付き、高電圧NV I²Cポテンショメータ

すべて表示 showmore-icon

TFT LCDパネル用、VCOMキャリブレータソリューションを提供

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$0.79
特長
  • 128個のワイパタップポイント
  • フルスケール抵抗:10kΩ
  • 温度センサおよびADC内蔵
  • 36バイトのルックアップテーブル(LUT)
  • I²C対応のシリアルインタフェース
  • アドレス端子の設定によって、最大4つのDS3501が同一のI²Cバスを共用可能
  • ディジタル動作電圧:2.7V~5.5V
  • アナログ動作電圧:4.5V~15.5V
  • 動作温度:-40℃~+100℃
  • ISL95311と端子およびソフトウェア互換(デフォルトモード)
  • 10ピンµSOPパッケージ
製品概要
show more Icon

DS3501は、最大出力電圧範囲が15.5Vの7ビットの不揮発性(NV)ディジタルポテンショメータです。設定はI²C対応のインタフェースを通じて行われ、このインタフェースは最高400kHzの速度で動作可能です。外部電圧はポテンショメータの最低および最高出力を定めるRLおよびRHに印加されます。

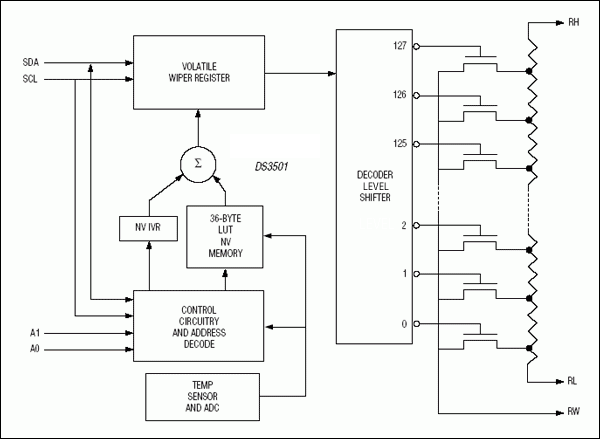

DS3501は、温度センサとそれに接続されたアナログ-ディジタルコンバータ(ADC)を内蔵しています。このADC出力は、36バイトのNVルックアップテーブル(LUT)に入力されます。LUT出力はポテンショメータを直接駆動するか、またはこの出力を、ポテンショメータを駆動するNV初期値レジスタ(IVR)に入力することができます。この柔軟なLUTベースのアーキテクチャによって、DS3501は自由なスロープの温度補償ポテンショメータ出力を提供することができます。
