DS28EC20

20Kb 1-Wire EEPROM

すべて表示 showmore-icon

単一接点1-Wireインタフェースで動作する20KbシリアルEEPROM

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$1.81
特長
  • 各256ビットの80ページに区分された20480ビット不揮発性(NV) EEPROM
  • 各8ページ構成グループのメモリページ(ブロック)の永久的な書込み保護、またはOTP EPROMエミュレーションモード(「Write to 0 (0に書込み)」)の設定が可能
  • 読取り/書込みアクセスは、旧デバイス(DS2433など)との高い下位互換性を保持
  • 厳密な読取り/書込みプロトコルを使用する256ビットスクラッチパッドによって、データ伝送の完全性を保証
  • 耐久性:+25℃で20万回の書込み/消去サイクル
  • 出荷時設定の固有の64ビット登録番号が、エラーフリーのデバイス選択と絶対的な部品識別を保証
  • ノイズ環境での性能を最適化するスイッチポイントヒステリシスおよびフィルタリング
  • 1-Wireプロトコルを使用して15.4kbpsまたは90kbpsでホスト通信
  • 低コストのTO-92パッケージ
  • 動作範囲:4V~5.25V、-40℃~+85℃
  • 動作範囲:3.135V~3.465V、0℃~+70℃ (標準速度のみ)
  • I/Oピン用のIEC 1000-4-2レベル4のESD保護(±8kV接触放電、±15kV空中放電、typ)
製品概要
show more Icon

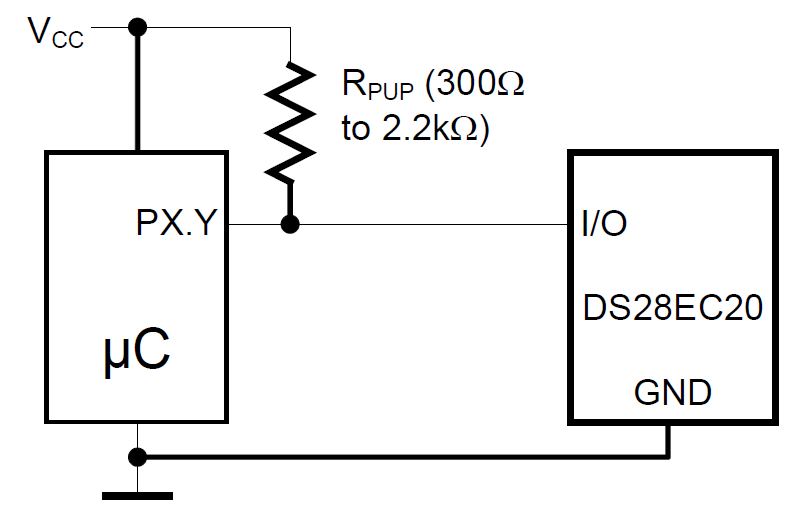

DS28EC20は、20480ビット、1-Wire® EEPROMで、80ページのメモリページとして構成され、各ページは各256ビットです。さらに別の1ページが制御機能用に割り当てられています。データは、32バイトスクラッチパッドに書き込まれ、検証された後、EEPROMメモリにコピーされます。特別機能として、8ページの各メモリページのブロックを書込み保護、またはビットが1から0状態にのみ変更可能なEPROMエミュレーションモードに設定することができます。DS28EC20は、1導体の1-Wireバスを通じて通信します。通信は標準1-Wireプロトコルに準拠します。各デバイスは、自身で変更不可の固有64ビットROM登録番号を備えています。この登録番号を使って、マルチドロップの1-Wireネットワーク環境でデバイスのアドレスを指定します。

アプリケーション

  • ラックベースシステムのカード/モジュール識別
  • デバイス認証
  • IEEE 1451.4センサー
  • インクおよびトナーカートリッジID
  • 医療および産業用センサ識別/較正
  • PCBの識別
  • スマートケーブル

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$1.81

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS28EC20+
  • HTML
  • HTML
DS28EC20+T
  • HTML
  • HTML
DS28EC20P+
  • HTML
  • HTML
DS28EC20P+T
  • HTML
  • HTML
DS28EC20Q+T
  • HTML
  • HTML
DS28EC20Q+U
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 14, 2020

- 1998A

ASSEMBLY

DS28EC20+

製造中

DS28EC20+T

製造中

1 22, 2020

- 1998N

ASSEMBLY

DS28EC20+

製造中

6 20, 2016

- 1612

ASSEMBLY

DS28EC20Q+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 14, 2020

- 1998A

arrow down

ASSEMBLY

DS28EC20+

製造中

DS28EC20+T

製造中

1 22, 2020

- 1998N

arrow down

ASSEMBLY

DS28EC20+

製造中

6 20, 2016

- 1612

arrow down

ASSEMBLY

DS28EC20Q+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

DS9120P

1-Wireデバイス評価用ソケットボード

zoom

DS9120P

1-Wireデバイス評価用ソケットボード

1-Wireデバイス評価用ソケットボード

機能と利点

  • DS9481R USB-1-Wireアダプタに完全対応
  • 簡便なテストポイントを内蔵
  • ジャンパ切断/接続機能
  • RJ11 1-Wireインタフェース規格に適合
  • 多種のOTP EPROMプログラミング用の接続内蔵

製品の詳細

ソケットボードファミリのDS9120は、使いやすいPC環境での1-Wire®製品の評価および動作に必要なハードウェア接続を提供するRJ11-ソケットボードです。また、これらのソケットボードはUSB-1-WireアダプタのDS9481Rとともに容易に使用し、1-Wire EEPROMおよびワンタイムプログラマブル(OTP)/EPROMデバイス用の1-Wire PCプログラマを構築することができます。

DS9120Q

1-Wireデバイス評価用ソケットボード

zoom

DS9120Q

1-Wireデバイス評価用ソケットボード

1-Wireデバイス評価用ソケットボード

機能と利点

  • DS9481R USB-1-Wireアダプタに完全対応
  • 簡便なテストポイントを内蔵
  • ジャンパ切断/接続機能
  • RJ11 1-Wireインタフェース規格に適合
  • 多種のOTP EPROMプログラミング用の接続内蔵

製品の詳細

ソケットボードファミリのDS9120は、使いやすいPC環境での1-Wire®製品の評価および動作に必要なハードウェア接続を提供するRJ11-ソケットボードです。また、これらのソケットボードはUSB-1-WireアダプタのDS9481Rとともに容易に使用し、1-Wire EEPROMおよびワンタイムプログラマブル(OTP)/EPROMデバイス用の1-Wire PCプログラマを構築することができます。

DS9120

1-Wireデバイス評価用ソケットボード

zoom

DS9120

1-Wireデバイス評価用ソケットボード

1-Wireデバイス評価用ソケットボード

機能と利点

  • DS9481R USB-1-Wireアダプタに完全対応
  • 簡便なテストポイントを内蔵
  • ジャンパ切断/接続機能
  • RJ11 1-Wireインタフェース規格に適合
  • 多種のOTP EPROMプログラミング用の接続内蔵

製品の詳細

ソケットボードファミリのDS9120は、使いやすいPC環境での1-Wire®製品の評価および動作に必要なハードウェア接続を提供するRJ11-ソケットボードです。また、これらのソケットボードはUSB-1-WireアダプタのDS9481Rとともに容易に使用し、1-Wire EEPROMおよびワンタイムプログラマブル(OTP)/EPROMデバイス用の1-Wire PCプログラマを構築することができます。
