DS28E84

DeepCover耐放射線、大容量、1-Wire認証用IC

すべて表示 showmore-icon

低コストの楕円曲線パブリック鍵(公開鍵)認証セキュリティを提供して医療機器の保護を実現

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.0)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$3.24
特長
  • 高い放射線耐性によって医療滅菌前の製造または較正データのユーザー設定を実現
    • 放射線耐性：最大50kGy (キログレイ)
    • ワンタイムプログラマブル(OTP)：10kb (ユーザーデータ、鍵、および証明書用)
    • セキュアFRAM：15Kb (ユーザーデータおよび証明書用)
  • ECC-P256演算エンジン
    • FIPS 186 ECDSA P256署名および検証
    • ECDH鍵交換によるセッション鍵の確立
    • ECDSA認証を備えた設定可能メモリのR/W
  • SHA-256演算エンジン
    • FIPS 180 MACによるセキュアダウンロード/ブートを実現
    • FIPS 198 HMACによって双方向認証およびオプションのGPIO制御を実現
  • ECDHで確立された鍵を介した設定可能メモリのSHA-256 OTP (ワンタイムパッド) 暗号化R/W
  • オプションの認証制御を備えた1つのGPIO端子
    • オープンドレイン、4mA/0.4V
    • オプションのSHA-256またはECDSA認証を備えたオン/オフおよび状態読取り
    • セキュアダウンロード用マルチブロックハッシュ後のオン/オフを設定するオプションのECDSA証明書
  • 読取り機能を備えたNIST SP 800-90B準拠エントロピーソースのTRNG
  • チップによって生成されるオプションのECC動作用Pr/Pu鍵ペアまたはSHA256機能用シークレット
  • 認証付き読取りを備えた1回のみ設定可能の17ビット、不揮発性デクリメント専用カウンタ
  • 固有かつ変更不可の出荷時設定される64ビット識別番号(ROM ID)
    • 暗号および鍵操作へのオプションの入力データコンポーネント
  • 高度な1-Wireプロトコルによってインタフェースをただ1つの接点のみに最小化
  • 動作範囲：3.3V ±10%、0℃～+50℃
  • 1-Wire入出力端子の±8kV HBM ESD保護
  • 6ピンTDFNパッケージ(3mm × 3mm)
製品概要
show more Icon

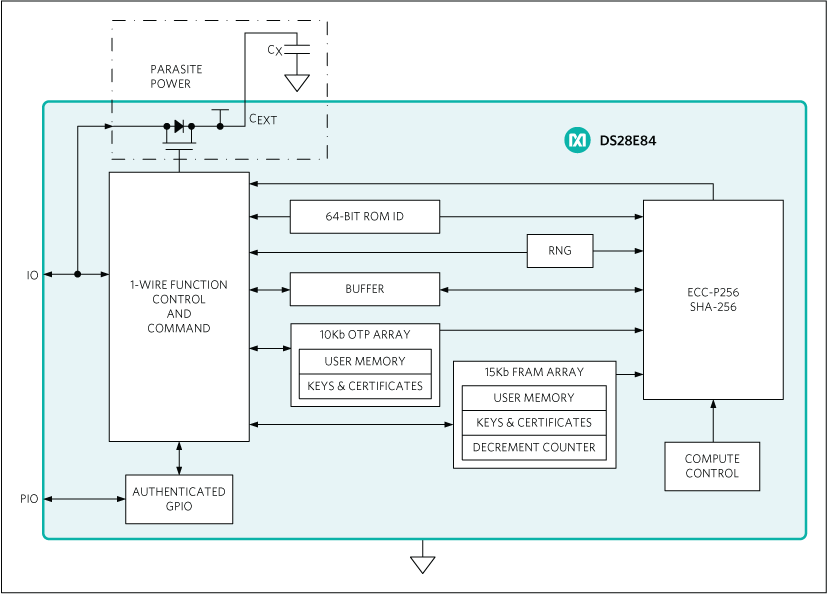

DS28E84は、内蔵の非対称(ECC-P256)および対称(SHA-256)セキュリティ機能から導かれる暗号ツールのコア一式を提供する耐放射線セキュア認証用ICです。ハードウェアで実装される暗号エンジンによって提供されるセキュリティサービスに加えて、このデバイスはFIPS対応の真の乱数発生器(TRNG)、10KbのセキュアOTP、15KbのFRAM、設定可能な1つのGPIO、および固有の64ビットROM識別番号(ROM ID)を内蔵しています。

ECCパブリック鍵(公開鍵)/プライベート鍵機能はNISTが定義するP-256 曲線に基づいて動作し、FIPS 186準拠のECDSA署名生成および検証を含んでおり、双方向非対称鍵認証モデルに対応します。SHA-256秘密鍵機能はFIPS 180に準拠し、ECDSA動作との組み合わせまたは個別に複数のHMAC機能用のいずれかで柔軟に使用されます。

GPIO端子はコマンド制御下で操作可能で、ECDSAベースの暗号堅牢モードを含む認証および非認証動作に対応する設定自由度を備え、ホストプロセッサのセキュアブートをサポートします。

DeepCover®エンベデッドセキュリティソリューションは、複数層の高度セキュリティによって機密データを秘匿し、可能な限り最もセキュアなキーストレージを提供します。デバイスレベルのセキュリティ攻撃に対する保護のために、アクティブダイシールド、鍵の暗号化ストレージ、およびアルゴリズムによる方法を含む侵襲的および非侵襲的な対策が実装されています。

アプリケーション

  • アクセサリおよび周辺装置のセキュア認証
  • 医療用消耗品のセキュア認証
  • 医療器具/アクセサリの識別および較正
  • ファームウェアおよび/またはシステムパラメータのセキュアブートまたはダウンロード
  • ホストコントローラ用の暗号鍵のセキュアストレージ
Show More Arrow image
file データシートを表示 (Rev.0)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$3.24
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

DS28E84

資料

14
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • ユーザ・ガイド
  • 技術記事
  • デザイン・ノート
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 04/19/2019
English

DS28E84: DeepCover Radiation Resistant, High-Capacity 1-Wire Secure Authenticator Data Sheet (Rev.0)

PDFファイルを開く

redirect
421.00K
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

URL

更新 09/11/2023
English
DS28E84 Security User Guide redirect icon

技術記事

11

PDF Vector

HTML

更新 05/10/2010
English
Easily Add Memory, Security, Monitoring, and Control to Medical Sensors and Consumables redirect icon

PDF Vector

HTML

更新 11/29/2010
日本語
医療センサーと消耗品にメモリ、セキュリティ、モニタリング、および制御機能を容易に追加 redirect icon

PDF Vector

HTML

更新 06/13/2019
English
Back to Basics: Secure Hash Algorithms redirect icon

PDF Vector

HTML

更新 06/03/2020
English
Cryptography: A Closer Look at the Algorithms redirect icon

PDF Vector

HTML

更新 07/08/2020
English
Cryptography: Is a Hardware or Software Implementation More Effective? redirect icon

PDF Vector

HTML

更新 08/03/2020
English
How Secure Authenticators and Coprocessors Can Simplify Cryptography redirect icon

PDF Vector

HTML

更新 07/20/2020
English
Cryptography: Planning for Threats and Countermeasures redirect icon

PDF Vector

HTML

更新 05/29/2020
English
Cryptography: Fundamentals of the Modern Approach redirect icon

PDF Vector

HTML

更新 05/26/2020
English
Cryptography: How It Helps in Our Digital World redirect icon

PDF Vector

HTML

更新 06/19/2008
English
Overview of 1-Wire Technology and Its Use redirect icon

PDF Vector

HTML

更新 06/19/2008
日本語
1-Wire技術の概要、その用途 redirect icon

デザイン・ノート

1

PDF Vector

HTML

更新 07/08/2015
English
New Memories Breaking the Gamma Barrier for Medical Consumables redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 12
show more Icon

データシート 1

DS28E84: DeepCover Radiation Resistant, High-Capacity 1-Wire Secure Authenticator Data Sheet (Rev.0)

ユーザ・ガイド 1

DS28E84 Security User Guide

デザイン・ノート 1

New Memories Breaking the Gamma Barrier for Medical Consumables

技術記事 9

医療センサーと消耗品にメモリ、セキュリティ、モニタリング、および制御機能を容易に追加
1-Wire技術の概要、その用途
Back to Basics: Secure Hash Algorithms
Cryptography: A Closer Look at the Algorithms
Cryptography: Is a Hardware or Software Implementation More Effective?
How Secure Authenticators and Coprocessors Can Simplify Cryptography
Cryptography: Planning for Threats and Countermeasures
Cryptography: Fundamentals of the Modern Approach
Cryptography: How It Helps in Our Digital World

ビデオ

1

Thumbnail Image

ビデオ

2022-10-04

02:31

Secure Authenticator with Radiation Resistance

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS28E84Q+T 6-LFCSP-3X3X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS28E84Q+U 6-LFCSP-3X3X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

評価用キット 2

reference details image

DS28E84EVKIT

DS28E84およびDS2476の評価キット

zoom

DS28E84EVKIT

DS28E84およびDS2476の評価キット

download icon

ダウンロード

 print icon

印刷
DS28E84EVKIT
DS28E84およびDS2476の評価キット

機能と利点

  • DeepCover®耐放射線1-Wire認証用ICのDS28E84の機能を実証
  • DeepCoverセキュアコプロセッサのDS2476の機能を実証
  • DS28E84およびDS2476に対するファームウェア設計者の理解を深めるために1-Wire/I2C通信をログに記録
  • 1-Wire/I2C USBアダプタによって任意のPC上に仮想COMポートを作成
  • USB仕様v2.0に完全準拠
  • ソフトウェアはWindows 10、Windows 8、およびWindows 7の64ビットおよび32ビットの両方のバージョンで動作
  • 1-Wire動作電圧：3.3V ±3%
  • 便利なボード上のテストポイント、TDFNソケット
  • 評価ソフトウェアは請求に応じて提供
今すぐ購入 詳細を表示

製品の詳細

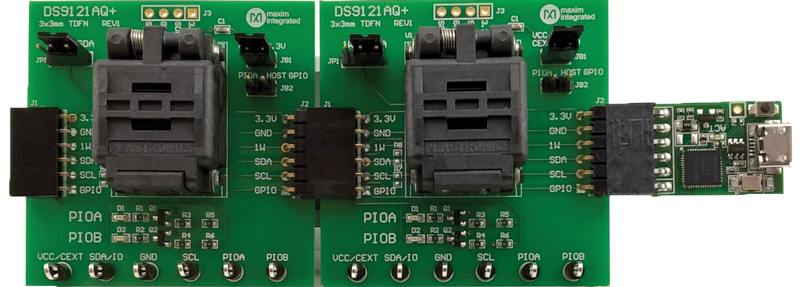

DS28E84の評価システム(EVシステム)は、DS28E84の機能を実行するために必要なハードウェアおよびソフトウェアを提供します。このEVシステムは、6ピンTDFNパッケージの5つのDS28E84/DS2476デバイス、2つの評価用TDFNソケットボードのDS9121AQ+、およびUSB-I2C/1-Wire®アダプタのDS9481P-300#で構成されます。評価ソフトウェアは、Windows® 10、Windows 8、およびWindows 7オペレーティングシステムの、64ビットおよび32ビットの両方のバージョンで動作します。このソフトウェアは、DS28E84およびDS2476の機能を実行するための便利なユーザーインタフェースを提供します。

アプリケーション

  • アクセサリおよび周辺装置のセキュア認証
  • 医療用消耗品のセキュア認証
  • 医療器具/アクセサリの識別および較正
  • ファームウェアおよび/またはシステムパラメータのセキュアブートまたはダウンロード
  • ホストコントローラ用の暗号鍵のセキュアストレージ

資料

pdf icon

ZIP

DS28E84EVKIT Gerber File - Design Files Download

305.56K

pdf icon

URL

DS28E84 Security User Guide reference design link

すべて表示 Arrow image

DS9481P-300

USB-to-1-Wire/I2C Adapter

zoom

DS9481P-300

USB-to-1-Wire/I2C Adapter

download icon

ダウンロード

 print icon

印刷
DS9481P-300
USB-to-1-Wire/I2C Adapter

機能と利点

  • Driver Support for Windows 10, Windows 7Operating Systems
  • 1-Wire/I2C USB Adapter Creates a Virtual COM Porton Windows, Linux, and Mac Operating Systems
  • Emulates the DS2480B Command Set
  • 3.3V Read/Write Operation to 1-Wire
  • Supports Standard and Overdrive 1-WireCommunication
  • Strong Pullup to 3.3V Provides the Additional CurrentRequired for 1-Wire EEPROM, EnvironmentalSensors, and Cryptographic Devices
  • 1-Wire Active Pullup Accommodates Long Lines
  • 3.3V I2C Operation with SDA and SCL Pullups
  • Supports I2C Speeds of 100kHz and 400kHz
  • 6-Pin Female Interface
  • Fully Compliant with USB Specification v2.0
今すぐ購入 詳細を表示

製品の詳細

評価用キット2

evaluation kit item images

DS28E84EVKIT

DS28E84およびDS2476の評価キット

DS9481P-300

USB-to-1-Wire/I2C Adapter
