DS1886

SFPおよびPON ONUコントローラ、デジタルLDDインタフェース内蔵

すべて表示 showmore-icon

LDD/リミティングアンプMAX3710およびMAX3711と動作し、消光比制御を実行

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • すべてのSFF-8472制御および監視要件に適合
  • MAX3710レーザドライバ/リミティングアンプとMAX3945リミティングアンプのコンパニオンコントローラ
  • MAX3710/DS1886の組合せは最大2.5GHzの連続モードおよびPONアプリケーションの広域スペクトルをサポート
  • 温度ルックアップテーブル(LUT)でAPCトラッキング誤差およびデュアルクローズドループ変数を補償
  • 3つのレーザ制御モード
    • デュアルクローズドループ:複数のLUTによってレーザバイアスおよびレーザ変調を自動制御し、デュアルクローズドループ較正ポイントを補償
    • APCループ:レーザバイアスを自動制御、温度LUTによってレーザ変調を制御
    • オープンループ:温度LUTによってレーザバイアスおよびレーザ変調を制御
  • 13ビットADC
    • レーザバイアス、レーザ電力、および受信電力は内部および外部較正をサポート
    • 差動受信電力入力
    • スケーラブルダイナミックレンジ
    • ダイレクト-デジタル温度センサー内蔵
    • すべての監視対象チャネル用のアラームおよび警告フラグ
  • APDバイアス用の温度補償を備えた10ビットDAC
  • デジタルI/O端子:送信ディセーブル入力/出力、レート選択入力/出力、LOS入力/出力、送信フォルト入力/出力、さらにIN1ステータスモニタおよびフォルト入力
  • マスク可能なアラーム/警告を備えた包括的なフォルト測定システム
  • フレキシブルなパスワード方式によって3レベルのセキュリティを提供
  • 256バイトA0hおよび128バイト上位A2h EEPROM
  • I²C対応インタフェース
  • 3線式マスターによってMAX3710/MAX3711レーザドライバ/リミティングアンプおよびMAX3945リミティングアンプと通信

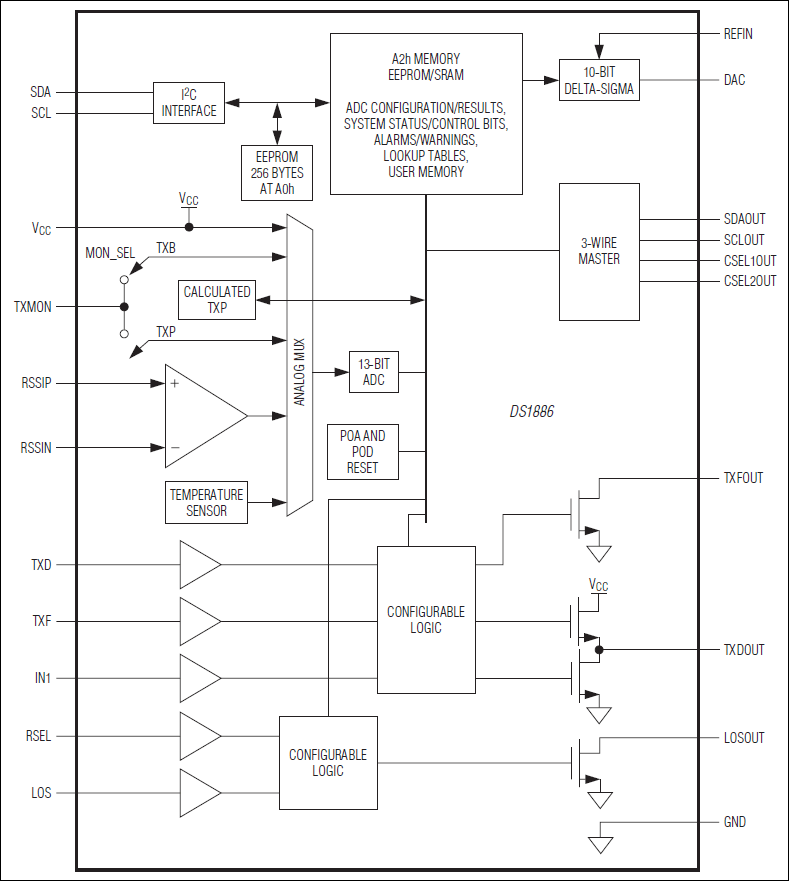

製品概要
show more Icon

DS1886は、GPON/EPONおよび10G PON ONUアプリケーション用のすべてのSFF-8472機能を含むSFF、SFP、およびSFP+モジュールのすべての機能を制御および監視します。DS1886とMAX3710の組合せは、すべてのトランスミッタおよびレシーバ機能をサポートします。DS1886は、変調電流制御、およびトラッキング誤差調整を備えたAPCセットポイント制御を内蔵しています。このデバイスは、LOS生成のためにRSSIを常時監視します。13ビットアナログ-デジタルコンバータ(ADC)によって、VCC、温度、レーザバイアス、レーザ変調、および受信電力が監視され、すべての監視要件に適合することができます。受信電力測定は、差動で、VCCに対するコモンモードをサポートしています。9ビットデジタル-アナログコンバータ(DAC)が内蔵されており、APDバイアス制御用の温度補償を備えています。

アプリケーション

  • SFF、SFP、およびPON ONUモジュール
