DS1747

Y2K対応、不揮発性タイムキーピングRAM

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$32.83
機能
  • NV SRAM、リアルタイムクロック(RTC)、水晶振動子、電源障害制御回路、リチウムバッテリを集積
  • スタティックRAMと同様にアクセス可能なクロックレジスタ。これらのレジスタは、RAMの8つの最上位位置に常駐
  • 世紀バイトレジスタ(Y2K対応)
  • 電源なしで10年以上の動作期間、不揮発性を完全維持
  • 自動うるう年補正機能付き、BCDコードの世紀、年、月、日、曜日、時間、分、秒:2100年まで有効
  • バッテリ電圧レベル表示フラグ
  • 電源障害時書込み保護により、電源変動VCC ±10%を許容
  • 電源初期投入まで、リチウムバッテリを電気的に切断
  • DIPモジュールのみ:
    • JEDEC規格のバイト幅512k x 8スタティックRAMのピン配列
  • PowerCapモジュールボードのみ:
    • バッテリと水晶振動子を内蔵するPowerCapへの直接接続用表面実装型パッケージ
    • バッテリ交換可能(PowerCap)
    • パワーオンリセット出力
    • 他の記録密度のDS174xPタイムキーピングRAMとピンコンパチブル
  • 工業用温度範囲:-40℃~+85℃
追加の詳細
show more Icon

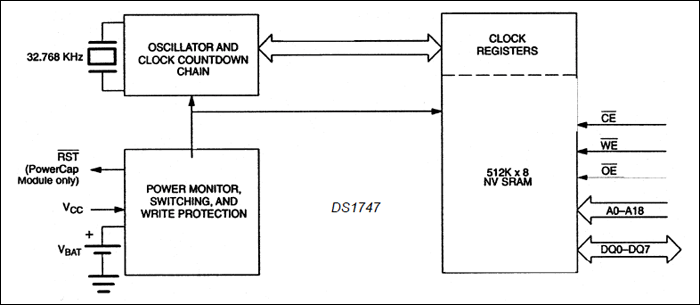

DS1747は、フル機能の2000年問題対応(Y2KC)リアルタイムクロック/カレンダ(RTC)および512k x 8不揮発性スタティックRAMです。DS1747内部のすべてのレジスタへのユーザアクセスは、フルデータシートの「Figure 1 (図1)」に示すバイト幅インタフェースによって実現されます。RTCの情報および制御ビットはRAMの8つの最上位ロケーションに常駐します。RTCレジスタには、24時間BCD形式で世紀、年、月、日、曜日、時間、分、秒の各データが含まれています。各月の日付とうるう年の補正は自動です。RTCクロックレジスタは、クロックの更新サイクルの過程で発生する可能性のある不正データのアクセスを防止するためにダブルバッファされています。また、ダブルバッファ方式では、タイムキーピングカウントダウンは時間レジスタのデータへのアクセスによって影響されないので、タイムロスも防止されます。さらに、DS1747は、専用の電源障害回路も内蔵しているので、VCC電源が許容範囲から外れた状態にあるとき、デバイスの選択を解除します。この機能は、不正なアクセスや更新サイクルを回避する一方で、低レベルのVCCによって生じる予期しないシステム動作に対してデータの消失を防止します。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$32.83

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS1747-70+
  • HTML
  • HTML
DS1747-70IND+
  • HTML
  • HTML
DS1747P-70IND+
  • HTML
  • HTML
DS1747W-120+
  • HTML
  • HTML
DS1747W-120IND+
  • HTML
  • HTML
DS1747WP-120+
  • HTML
  • HTML
DS1747WP-120IND+
  • HTML
  • HTML
