製品概要

機能と利点

  • NV SRAM、リアルタイムクロック、水晶振動子、電源障害制御回路、リチウムバッテリを集積化
  • スタティックRAMと同様にアクセス可能なクロックレジスタ。これらのレジスタは、RAMの8つの最上位位置に常駐
  • Y2K対応世紀バイトレジスタ
  • 電源なしで10年以上の動作期間、不揮発性を完全維持
  • 自動うるう年補正機能が付き、BCDコードの世紀、年、月、日付、曜日、時間、分、秒:2100年まで有効
  • バッテリ電圧レベル表示フラグ
  • 電源障害時書込み保護により、電源変動VCC ±10%を許容
  • 電源初期投入まで、リチウムバッテリを電気的に切断
  • DIPモジュールのみ
    • JEDEC規格のバイト幅32k x 8スタティックRAMのピン配列
  • PowerCapモジュールボードのみ
    • バッテリと水晶振動子を内蔵するPowerCapへの直接接続用表面実装型パッケージ
    • バッテリ交換可能(PowerCap)
    • パワーオンリセット出力
    • 他の記録密度のDS174xPタイムキーピングRAMとピンコンパチブル
  • 工業用温度範囲:-40℃~+85℃

製品概要

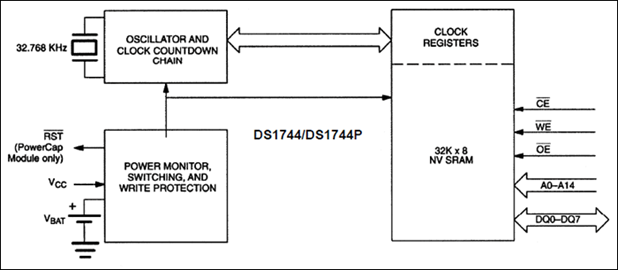

DS1744は、フル機能の2000年問題対応(Y2KC)、リアルタイムクロック/カレンダ(RTC)および32k x 8 NV SRAMです。DS1744内部のすべてのレジスタへのユーザアクセスは、フルデータシートの「図1」に示すバイト幅インタフェースによって実現されます。RTCの情報および制御ビットはRAMの8つの最上位ロケーションに常駐します。RTCレジスタには、24時間BCD形式で世紀、年、月、日、曜日、時間、分、秒の各データが含まれています。各月の日付とうるう年の補正は自動です。RTCクロックレジスタは、クロックの更新サイクルの過程で発生する可能性のある不正データのアクセスを防止するためにダブルバッファされています。また、ダブルバッファ方式では、タイムキーピングカウントダウンは時間レジスタのデータへのアクセスによって影響されないので、タイムロスも防止されます。さらに、DS1744は、専用の停電回路を内蔵しているので、VCC電源が許容範囲から外れた状態にあるとき、デバイスの選択を解除します。この機能は、不正なアクセスや更新サイクルを回避する一方で、低レベルのVCCによって生じる予期しないシステム動作に対してデータの消失を防止します。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

おすすめ製品

DS1744 コンパニオン製品

推奨 関連製品

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
DS1744-70+ 材料宣誓書(MD) 信頼性データ N/A
DS1744-70IND+ 材料宣誓書(MD) 信頼性データ N/A
DS1744P-70+ 材料宣誓書(MD) 信頼性データ N/A
DS1744P-70IND+ 材料宣誓書(MD) 信頼性データ N/A
DS1744W-120+ 材料宣誓書(MD) 信頼性データ N/A
DS1744W-120IND+ 材料宣誓書(MD) 信頼性データ N/A
DS1744WP-120+ 材料宣誓書(MD) 信頼性データ N/A
DS1744WP-120IND+ 材料宣誓書(MD) 信頼性データ N/A
ウェハ・ファブリケーション・データ DS1744 Reliability Data
