特長
  • NV SRAM、リアルタイムクロック、水晶振動子、停電制御回路、リチウム電池を内蔵
  • スタティックRAMと同様にアクセスできるクロックレジスタ。これらのレジスタは、8つの最上位のRAM位置に常駐
  • 無電源で10年以上動作と不揮発性完全維持
  • うるう年補正機能が付いた、BCDコードの年、月、日、曜日、時間、分、秒:2099年まで有効
  • 停電時書込み保護による、VCC ±10%電源変動許容
  • DS1647のみ(DIPモジュール):
    • JEDEC規格のバイト幅128k x 8 RAMのピン配列
  • DS1647Pのみ(PowerCapモジュールボード):
    • バッテリと水晶振動子内蔵PowerCapへの直接接続用表面実装型パッケージ
    • バッテリ交換可能(PowerCap)
    • 電源障害出力
    • DS164xPタイムキーピングRAMの他の記録密度とピンコンパチブル
製品概要
show more Icon

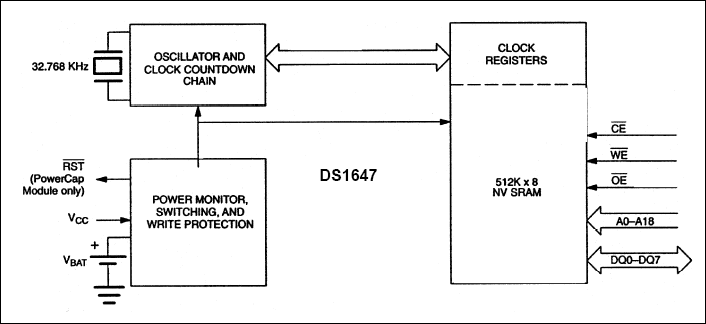

DS1647は、フル機能のリアルタイムクロックを備えた512k x 8の不揮発性スタティックRAMで、これらはともにバイト幅形式でアクセスできます。この不揮発性タイムキーピングRAMは、JEDEC規格の512k x 8 SRAMと機能的に等価です。さらに、このデバイスは、ROM、EPROM、EEPROMに容易に置き換えることができ、読取り/書込みが不揮発性で、リアルタイムクロック機能が追加されています。リアルタイムクロック情報は、8つの最上位RAM位置に常駐します。RTCレジスタは、年、月、日、曜日、時間、分、秒の各データを24時間BCD形式で保存します。日付とうるう年の補正は自動です。RTCクロックレジスタは、クロックの更新サイクルの過程で発生の可能性のある不正データのアクセスを防止するためにダブルバッファされています。また、ダブルバッファ方式では、タイムキーピングカウントダウンは時間レジスタデータへのアクセスに影響されないので、タイムロスも防止されます。さらに、DS1647は、専用の停電回路を内蔵しているので、VCC電源が許容範囲から外れた状態にあるとき、デバイスの選択を解除します。この機能は、不正なアクセスや更新サイクルを回避する一方で、低レベルのVCCによって生じる予期しないシステム動作に対してデータの損失を防止します。
