製品概要

機能と利点

  • 2つの256ステップ(または8ビット)のデジタルポテンショメータ
  • スタックすることによってデバイスを1つの512ステップ(または9ビット)デジタルポテンショメータとして構成可能
  • ワイパーはシリアルポートを介してデジタル方式で設定および読取り可能
  • 3線式シリアル制御インタフェース
  • 動作範囲
    • +5V単一電源または±5V電源
    • -40℃~+85℃

製品概要

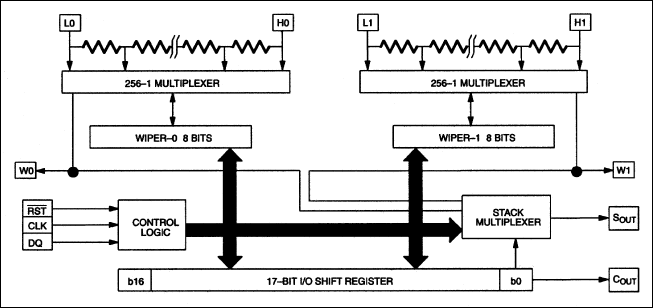

DS1267Bは2つの256ステップのポテンショメータを備え、それぞれのワイパー位置は保存された8ビット値によって設定されます。DS1267Bは、内部の制御ロジックユニットを駆動する3線式シリアルポートインタフェースを介して通信を行います。複数のDS1267Bをリンクまたはデイジーチェーン接続して、1つのプロセッサで制御することが可能です。
デュアルデジタルポテンショメータのDS1267Bは、製造中止になったDS1267に代わる製品です。このデバイスは柔軟性を重視して設計されており、+5V単一電源または±5Vデュアル電源で動作します。最大スタンバイ電流はわずか2µAです。
デジタルポテンショメータは、プロセッサによる制御と設定、信頼性と精度の向上、および自動組立てを容易にするパッケージオプションなどの点で、機械式デバイスより改良されています。これらのデバイスは、モデムや電話機の信号制御、バッテリの充電および制御回路、調整と較正、オペアンプのオフセット調整、利得制御、および電源の安定化に使用されます。

アプリケーション

  • インピーダンス整合
  • メカニカルポテンショメータ置換品
  • オフセットおよび利得制御
  • プログラマブルフィルタ、遅延、時定数

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
