DS1230W

3.3V、256k不揮発性SRAM

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$19.75
機能
  • 外部電源なしで最低10年間データを保持
  • 停電中は、データを自動的に保護
  • 32k x 8揮発性スタティックRAM、EEPROM、またはフラッシュメモリに置換え可能
  • 無制限の書込みサイクル
  • 低電力CMOS
  • 100nsの読取り/書込みアクセス時間
  • 電源初期投入まで、リチウム電池を電気的に切断
  • オプションとして、-40℃~+85℃の工業用温度範囲(INDと指定)

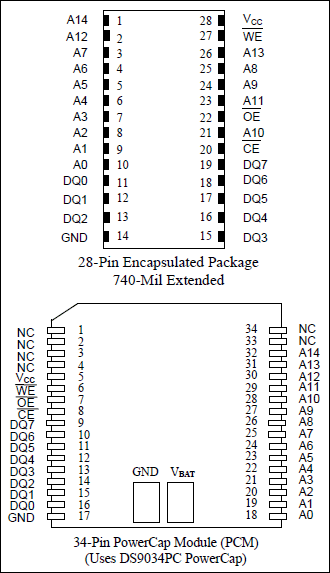

  • JEDEC規格準拠28ピンDIPパッケージ
  • PowerCapモジュール(PCM)パッケージ
    • 直接表面実装可能なモジュール
    • 交換可能なスナップ式PowerCapによりリチウムバックアップ電池を実装
    • すべての不揮発性SRAM製品を考慮し標準化したピン配列
    • 一般のスクリュードライバでPowerCapの取外しは容易
製品概要
show more Icon

3.3V 256k NV SRAMのDS1230Wは、262,144ビット(32,768ワード x 8ビット構成)の完全スタティック、不揮発性SRAMです。各NV SRAMは、リチウム電池と制御回路を内蔵し、これらによってVCCの許容範囲からの外れを常に監視しています。VCCが許容範囲から外れると、リチウム電池が自動的にオンになり、書込み保護が無条件に有効になってデータ破壊を防止します。DIPパッケージのDS1230Wデバイスは、通常のバイト長の28ピンDIP規格に適合した既存の32k x 8スタティックRAMと置換使用できます。また、このDIPデバイスは、ピン配列が28256 EEPROMと同一なので、性能を向上させる際にそのまま置換使用できます。PowerCapモジュールパッケージのDS1230Wデバイスは、そのまま表面実装でき、通常はDS9034PC PowerCapとペアにして完全な不揮発性SRAMモジュールを構成します。実行可能な書込みサイクル数に制限がなく、マイクロプロセッサとのインタフェースに対し回路を追加する必要がありません。
