DG401-DG405_jp: 改良品、デュアル、高速アナログスイッチ Data Sheet (Rev. 1)6/1/1999PDF268K
製品概要
機能と利点
新しい特長
従来からの特長
- 業界標準DG401/DG403/DG405のプラグインアップグレード
- チャネル間rDS(ON)整合の改善：2Ω (max)
- 全信号範囲での保証rFLAT(ON)：3Ω (max)
- チャージインジェクションの改善：15pC (max)
- 全温度範囲でのオフリーク電流の改善：5nA以下 (+85℃)
従来からの特長
- 低rDS(ON)：30Ω (max)
- 単一電源動作：+10V～+30V
- バイポーラ電源動作：±4.5V～±20V
- 低消費電力：35µW (max)
- レール・ツー・レール信号処理機能
- TTL/CMOSロジックコンパチブル
製品概要
マキシムの再設計されたアナログスイッチDG401/DG403/DG405は、スイッチ間の低オン抵抗整合(2Ω max)、および全信号範囲で保証のオン抵抗平坦性(3Ω max)を特長としています。これらの低オン抵抗スイッチ(20Ω typ)はいずれの方向でも優れた動作を行い、低チャージインジェクション(15pC max)を保証します。この新規設計によって全温度範囲でオフリーク電流が低減されます(+85℃で5nA以下)。

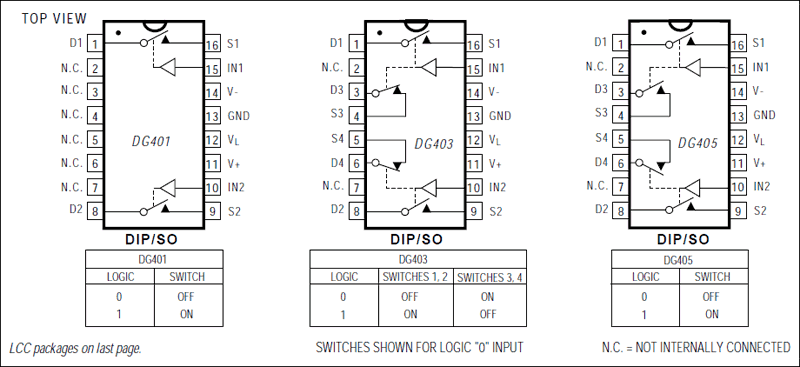

DG401/DG403/DG405はデュアル、高速スイッチです。単極/単投のDG401および双極/単投のDG405はノーマリオープンのデュアルスイッチです。デュアル、単極/双投のDG403は2個のノーマリオープンおよび2個のノーマリクローズスイッチを備えています。切替時間はtONで150ns (max)およびtOFFで100ns (max)であり、最大消費電力は35µWです。これらの製品は+10V～+30Vの単一電源、または±4.5V～±20Vのバイポーラ電源で動作します。マキシムの改良型DG401/DG403/DG405は44Vのシリコンゲートプロセスで製造されています。
アプリケーション
- オーディオ信号ルーティング
- バッテリ駆動アプリケーション
- 通信システム
- ガイダンスおよび制御システム
- ヘッドアップディスプレイ
- 軍事用無線
- PBX、PABX
- サンプル/ホールド回路
- 試験装置
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
