製品概要

機能と利点

  • 3個の高品質、10ビット・ビデオDAC
    • SD用の16× (216MHz)DACオーバーサンプリング
    • ED用の8× (216MHz)DACオーバーサンプリング
    • HD用の4×(297MHz)DACオーバーサンプリング
    • DAC出力電流:37mA(max)
  • マルチフォーマット・ビデオ入力対応
    • 4:2:2 YCrCb(SD、ED、HD)
    • 4:4:4 RGB(SD)
  • マルチフォーマット・ビデオ出力対応
    • コンポジット(CVBS)およびSビデオ(Y/C)
    • コンポーネントYPrPb(SD、ED、HD)
    • コンポーネントRGB(SD、ED、HD)
  • リード・フレーム・チップ・スケール・パッケージ(LFCSP)オプション
    • 32ピン5 mm × 5 mm LFCSP
    • 40ピン6 mm × 6 mm LFCSP
  • ウェーハ・レベル・チップ・スケール・パッケージ(WLCSP)オプション
    • 30ボール、5 × 6 WLCSP(1つのDAC出力付き)
  • 高機能パワーマネジメント
    • 特許取得済み画像データ依存型低消費電力DAC動作
    • 自動ケーブル検出とDACパワーダウン
    • 個別のDACオン / オフ制御
    • 消費電力が最小のスリープモード
  • 74.25MHz 8 / 10 / 16ビットHDビデオ入力対応
    • SMPTE 274M(1080i)、296M(720p)、240M(1035i)に準拠
  • EIA/CEA-861B規格をサポート
  • NTSC M、PAL B/D/G/H/I/M/N、PAL 60に対応
  • NTSCとPALのスクエア・ピクセル動作(24.54MHz / 29.5MHz)
  • マクロビジョンRev7.1.L1(SD)とRev1.2(ED)に準拠
  • コピー・ジェネレーション・マネジメント・システム(CGMS)
  • クローズド・キャプショニングとワイド・スクリーン・シグナリング(WSS)
  • 外部ビデオ信号へのサブキャリア・ロック機能を内蔵
  • フル機能のビデオ・タイミング・ジェネレータを内蔵
  • テスト・パターン発生機能を内蔵
  • プログラマブル機能
    • 輝度と彩度のフィルター応答
    • 垂直ブランキング期間(VBI)
    • サブキャリア周波数(FSC)
    • 輝度位相遅延
  • 高解像度(HD)でのプログラマブル機能
    • (720p/1080i/1035i)
    • 4× オーバーサンプリング(297MHz)
    • 内部テスト・パターン・ジェネレータ
      • カラー・バー、ブラック・バー、ハッチ、フラット・フィールド/フレーム
    • すべてプログラマブルなYCrCbからRGBへのマトリックス変換
    • ガンマ補正
    • プログラマブルなアダプティブ・フィルタ制御
    • プログラマブルなシャープネス・フィルタ制御
    • CGMS(720p/1080i)およびCGMSタイプB(720p/1080i)
    • デュアル・データ・レート(DDR)入力対応
  • 拡張解像度(ED)でのプログラマブル機能
    • (525p/625p)
    • 8× オーバーサンプリング(216MHz出力)
    • 内部テスト・パターン・ジェネレータ
      • ブラック・バー、ハッチ、フラット・フィールド/フレーム
    • YおよびPrPbで独立した出力遅延設定
    • ガンマ補正
    • プログラマブルなアダプティブ・フィルタ制御
    • すべてプログラマブルなYCrCbからRGBへのマトリックス変換
    • アンダーシュート・リミッタ
    • Macrovision Rev 1.2(525p/625p)(ADV7390/ADV7392のみ)
    • CGMS(525p/625p)およびCGMSタイプB(525p)
    • デュアル・データ・レート(DDR)入力対応
  • 標準解像度(SD)でのプログラマブル機能
    • 16× オーバーサンプリング(216MHz)
    • 内部テスト・パターン・ジェネレータ
      • カラー・バー、ブラック・バー
    • アクティブ・ビデオの開始点と終了点でエッジ・レートを制御
    • YおよびPrPbで独立した出力遅延設定
    • アンダーシュート・リミッタ
    • ガンマ補正
    • デジタル・ノイズ・リダクション(DNR)
    • 種々の色信号/輝度信号フィルタ
    • Luma-SSAFフィルタ(ゲインと減衰量がプログラマブル)
    • PrPb SSAF
    • コンポーネントとコンポジット/Sビデオの出力で独立したペデスタル制御
    • VCR FF/RW同期モード
    • Macrovision Rev 7.1.L1(ADV7390/ADV7392のみ)
    • コピー・ジェネレーション・マネジメント・システム(CGMS)
    • ワイド・スクリーン信号出力(WSS)
    • クローズド・キャプション
  • シリアルMPUインターフェース:I2C互換
  • アナログ動作:2.7Vまたは3.3V
  • デジタル動作:1.8V
  • I/O動作:1.8Vまたは3.3V
  • 温度範囲:−40°C to +85°C
  • Wグレード車載温度範囲:−40°C to +105°C
  • 車載アプリケーション向けの品質評価済み

製品概要

ADV7390 / ADV7391 / ADV7392 / ADV7393は、単一のモノリシック・チップに集積した高速D/Aビデオ・エンコーダです。3個の2.7V / 3.3V 10ビット・ビデオDACが、標準解像度(SD)または高精細(HD)のビデオ・フォーマットで、コンポジット(CVBS)、Sビデオ(YC)、またはコンポーネント(YPrPb / RGB)のアナログ出力に対応します。

これらのエンコーダは低消費電力動作のために最適化されており、フットプリントも最小限に抑えて、外付け部品もわずかしか必要ないため、TV出力機能を必要とする、携帯機器や低消費電力の必要とされるアプリケーションに最適です。ケーブル検出やDAC自動パワーダウン機能を備えているため、消費電力を最小限に抑えます。

ADV7390 / ADV7391は8ビットのビデオ入力ポートを備えておりSDRインターフェースを介してSDビデオ・フォーマットを、DDRインターフェースを介してHDビデオ・フォーマットをサポートします。

ADV7392 / ADV7393は16ビットのビデオ入力ポートを備えておりさまざまな方法で構成が可能となっています。SDのRGB入力もサポートされています。このファミリー全ての製品は、組込みEAV / SAVタイミング・コード、外部ビデオ同期信号、I2C通信プロトコルに対応します。

アプリケーション

  • モバイル・ハンドセット
  • デジタル・カメラ
  • 携帯メディア・プレーヤ、携帯DVDプレーヤ
  • 携帯ゲーム・コンソール
  • デジタル・ビデオカメラ
  • セットトップ・ボックス(STB)
  • 車載情報娯楽(ADV7392とADV7393のみ)

製品ライフサイクル icon-not-recommended 新規設計には非推奨

新規設計にはお勧めしていません。

評価キット (1)

ツール

IBIS Models

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。

PCN-PDN Information

サンプル&購入


サンプルは、外部のADI Sample Siteでのご注文となります。選択したパーツはSample Siteログイン後、カートに引き継がれます。Sample Siteを初めて使用する際は、アカウント登録をお願いいたします。Sample Siteに関するご質問は、SampleSupport@analog.com までお問合せください。



モデル一覧の項目説明

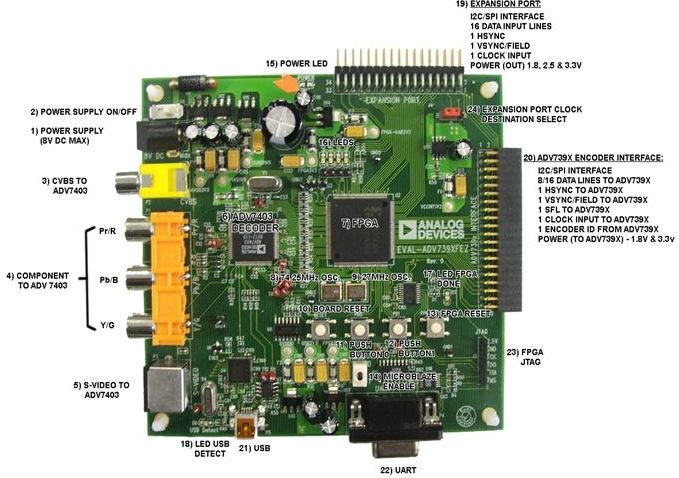

評価用ボード
