ADV7340/ADV7341: 6個の12ビットNoise Shaped Video® D/Aコンバータを内蔵するマルチフォーマット・ビデオ・エンコーダ (Rev.0)
データシートご利用上の注意
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
特長
- 1.8V/3.3Vインターフェースのサポート
- 74.25MHz、20/30ビットの高解像度入力
- SMPTE 274M（1080i）、296M（720p）、240M（1035i）に準拠
- 6個のNoise Shaped Video（NSV）12ビット・ビデオDACを内蔵
- NTSC M、PAL B/D/G/H/I/M/N、PAL 60をサポート
- NTSCおよびPALスクエア・ピクセル動作（24.54/29.5MHz）マルチフォーマット・ビデオ入力
- マルチフォーマットのビデオ出力をサポート
コンポジット（CVBS）、Ｓビデオ（Y/C）YPrPb（SD、ED、HD）、RGBコンポーネント（SD,ED,HD）
- Macrovision® Rev 7.1.L1（SD）とRev 1.2（ED）に準拠
- SDとED/HDの同時動作
- EIA/CEA-861Bコンプライアンス
- プログラマブル機能
ルミナンスおよびクロミナンス・フィルタ応答 - コピー・ジェネレーション・マネジメント・システム（CGMS）
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADV7340／ADV7341は、64ピンLQFPパッケージを採用した高速D/Aビデオ・エンコーダです。6個の高速、NSV、3.3Vの12ビット・ビデオDACにより、標準解像度（SD）、拡張解像度（ED）、または高解像度（HD）のビデオ・フォーマットで、コンポジット（CVBS）、Sビデオ（YC）、およびコンポーネント（YPrPb/RGB）のアナログ出力をサポートします。
ADV7340／ADV7341は、さまざまな方法で設定可能な30ビットのピクセル入力ポートを内蔵しています。SDビデオ・フォーマットは、SDRインターフェースを使ってサポートします。ED/HDビデオ・フォーマットは、SDRインターフェースとDDRインターフェースを使ってサポートします。ピクセル・データは、YCrCb色空間またはRGB色空間で出力することができます。
ADV7340／ADV7341は、組込みEAV/SAVタイミング・コード、外部ビデオ同期信号、およびI2CとSPIの通信プロトコルもサポートします。
さらに、SDとED/HDの同時入出力もサポートします。216MHz（SDとED）と297MHz（HD）のオーバーサンプリングにより、外部出力フィルタリングは不要になります。さらに、フルドライブDACにより、外部出力バッファリングも不要になります。
ケーブル検出機能とDAC自動パワーダウン機能により、消費電力を最小限に抑えます。
アプリケーション
- DVDレコーダとプレーヤ
- 高解像度ブルーレイDVDプレーヤ
- HD DVDプレーヤ
日本語
ADV7340/ADV7341: 6個の12ビットNoise Shaped Video® D/Aコンバータを内蔵するマルチフォーマット・ビデオ・エンコーダ (Rev.0)
データシートご利用上の注意質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADV7340
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
アプリケーション・ノート
-
すべて
-
English
-
日本語
-
中国語
データシート
2
ユーザ・ガイド
1
URL
アプリケーション・ノート
2
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADV7340BSTZ |

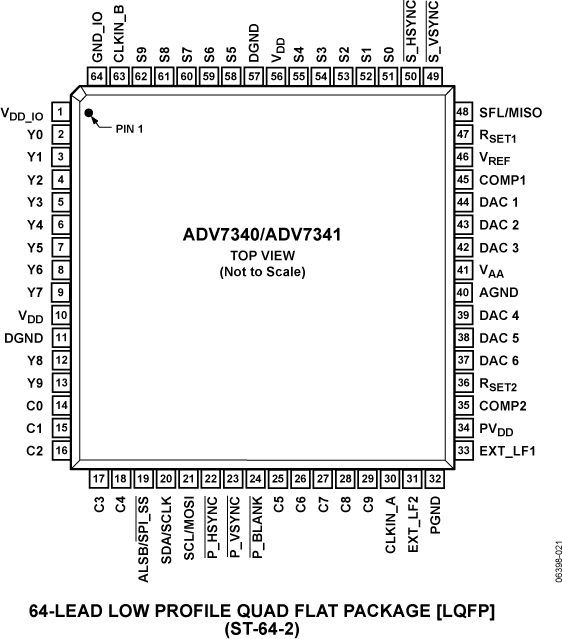

64-Lead LQFP (10mm x 10mm)
|
|
- ADV7340BSTZ
- ピン／パッケージ図
-
64-Lead LQFP (10mm x 10mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
5 13, 2024
- 24_0009
Qualification of Alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process
12 7, 2016
- 16_0033
Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select QFP Products
1 5, 2009
- 07_0077
Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
5 13, 2024
- 24_0009
Qualification of Alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process
12 7, 2016
- 16_0033
Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select QFP Products
1 5, 2009
- 07_0077
Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages
ソフトウェアおよび製品のエコシステム
評価用キット 1
EVAL-ADV7340
ADV7340 Evaluation Board
製品の詳細
ツールおよびシミュレーション 1
IBISモデル 1
IBISモデル
