ADV7302A

11-Bit 108 MHz Video Encoder with Macrovision® Copy Protection

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • Six 11-bit DACs for mutiple video outputs
  • 2x, 4x & 8x Oversampling for High-Definition, Progressive Scan and Standard Definition Video
  • Macrovision® Copy Protection
    Algorithm for 625p 525p & SD Video
製品概要
show more Icon
The ADV7302A is a digital-to-analog encoder for Standard Definition and/or High Definition [525p, 625p, 1080i, 720p, etc] video from Analog Devices.

The ADV7302A converts any 8-bit YCrCb High Definition and/or Standard Definition Video in NTSC, PAL [B, D, G, H, I, M, N, PAL-60] into YPrPb or RGB analog component High Definition video and/or Standard Definition CVBS, S-Video, YUV or RGB component video. It is also possible to input High Definition RGB data in 4:4:4 format, outputs being RS170 and RS343A compatible.

Component High Definition video outputs are compatible with EIA770.1, EIA770.2 and EIA770.3. Standard Definition supports YUV BetaCam, MII, SMPTE/EBU N10, SMPTE 170M NTSC and ITU-R.BT 470 PAL output formats.

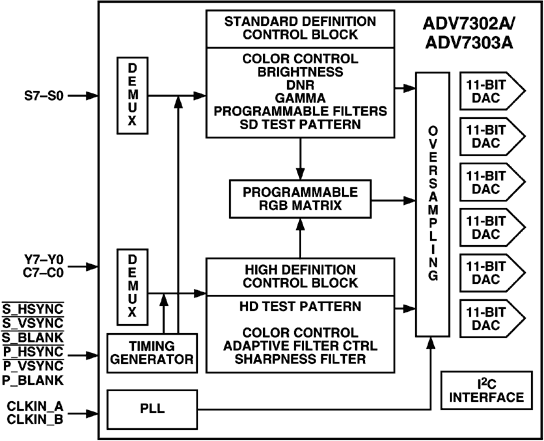

The ADV7302A consists of six 11-Bit DACs.

Oversampled outputs are available for Standard Definition [8x at 108 MHz], Progressive Scan [4x at 108 MHz], and HDTV [2x at 148.5 MHz].

Programmable features include a test pattern generator for HD and SD, YCrCb to RGB matrix, Gamma Correction, Adaptive Filter Control, Sharpness Filter Control, Digital Noise Reduction, multiple Luma and Chroma filters for SD, Luma SSAF with programmable gain/attenuation, separate Pedestal on component and CVBS/S-Video, VBI, an Undershoot Limiter, Color Control.

The ADV7302A provides CGMS-A [HD], CGMS/WSS [SD] & Closed Captioning [SD]. Furthermore, the ADV7302A incorporates the Macrovision Anticopy Algorithm for 625p, 525p and SD video.

The ADV7302A modes are set up over a serial bi-directional I2C port.

The ADV7302A is packaged in a 64-pin LQFP and requires a dual supply voltage of 2.5 V for the Analog and Digital Supply and 2.5 V/3.3 V for I/O supply.
