ADGS5414

SPI インターフェース、オクタル SPST スイッチ、13.5 Ω RON、±20 V/+36 V、Mux

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.08
特長
  • エラー検出機能付き SPI インターフェース
    • CRC、無効な読出し/書込みアドレス、SCLK カウント・エラーの検出を含む
    • バースト・モードとデイジー・チェーン・モードをサポート
    • 業界標準 SPI モード 0 およびモード 3 インターフェース互換
  • ブレークビフォアメークのスイッチングを確保することで、スイッチの外部配線によるマルチプレクサ構成が可能
  • アナログ信号範囲: VSS ~ VDD
    • ±15 V、±20 V、+12 V、+36 V の電源で仕様規定
    • 単電源動作: 9 V ~ 40 V(VDD
    • 両電源動作: ±9 V ~ ±22 V(VDD/VSS
  • 8 kV HBM ESD 定格
  • 低抵抗
  • 1.8 V ロジックとの互換性(2.7 V ≤ VL ≤ 3.3 V)
製品概要
show more Icon

ADGS5414 は、8 つの独立した単極/単投(SPST)スイッチから構成されています。SPI インターフェースがスイッチを制御し、巡回冗長性チェック(CRC)エラーの検出、無効な読出し/書込みアドレス・エラーの検出、SCLK カウント・エラーの検出など、強力なエラー検出機能を備えています。

複数の ADGS5414 デバイスをデイジー・チェーンで構成できます。これにより、最小限のデジタル配線で複数のデバイスを構成できます。さらに、ADGS5414 をバースト・モードで動作して、SPI コマンド間の時間を短縮できます。

各スイッチをオンにすると、両方向に均一に信号が伝達されます。また、各スイッチは電源までの入力信号範囲を備えています。スイッチがオフの状態では、電源に達する信号レベルはブロックされます。

オン抵抗のプロファイルは、アナログ入力の範囲全体にわたって平坦であり、オーディオ信号の切替え時に理想的な直線性と低歪みを維持します。ADGS5414 はブレークビフォアメークのスイッチング動作を示すので、外部配線を施してデバイスをマルチプレクサ・アプリケーションに使用できます。

製品のハイライト

  1. SPI インターフェースにより、パラレル変換やロジック・トレースの必要がなくなり、汎用入出力(GPIO)チャンネル数が減ります。
  2. デイジー・チェーン・モードで複数のデバイスを使用する場合、さらにロジック・トレースを行う必要はありません。
  3. CRC エラー検出、無効な読出し/書込みアドレス・エラー検出、および SCLK カウント・エラー検出により、堅牢なデジタル・インターフェースとなっています。
  4. CRC およびエラー検出機能を備えているので、ADGS5414 は安全重視のシステムで使用できます。
  5. ブレークビフォアメークのスイッチング動作により、外部配線のスイッチでマルチプレクサ構成が可能です。
  6. トレンチ・アイソレーション・アナログ・スイッチ・セクションがチャンネルをラッチアップから保護します。誘電体トレンチが正チャンネルと負チャンネルのトランジスタを分離することで、過酷な過電圧条件下でもラッチアップを防ぎます。

アプリケーション

  • リレーの代替品
  • ATE(自動試験装置)
  • データ・アクイジション
  • 計測器
  • 航空電子機器
  • オーディオおよびビデオ切替え
  • 通信システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.08

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADGS5414BCPZ
  • HTML
  • HTML
ADGS5414BCPZ-RL7
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

EVAL-ADGS5414

ADGS5414 Evaluation Board

zoom

EVAL-ADGS5414

ADGS5414 Evaluation Board

ADGS5414 Evaluation Board

機能と利点

  • SPI interface with error detection
  • Includes CRC, invalid read/write address, and SCLK count error detection
  • Analog supply voltages
    • Dual supply: ±9 V to ±22 V
    • Single supply: 9 V to 40 V
  • PC control in conjunction with the evaluation software
  • EVAL-SDP-CB1Z SDP

製品の詳細

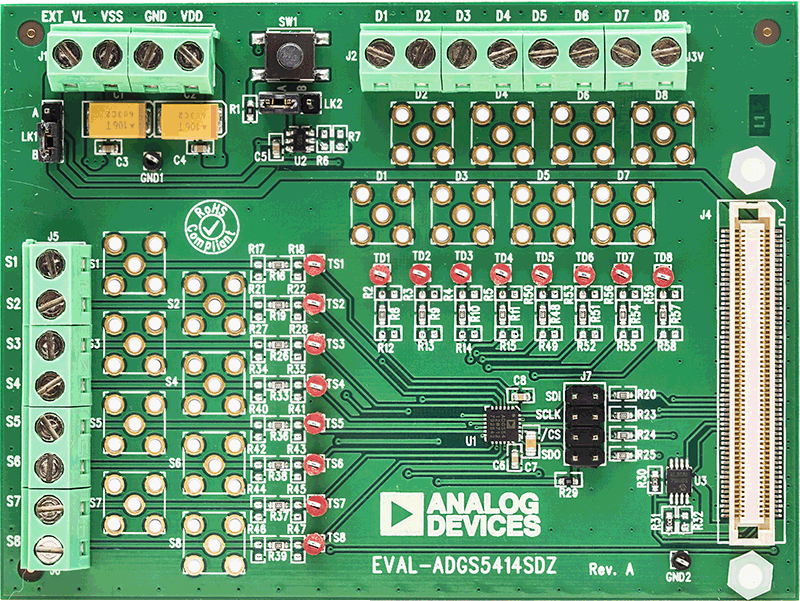

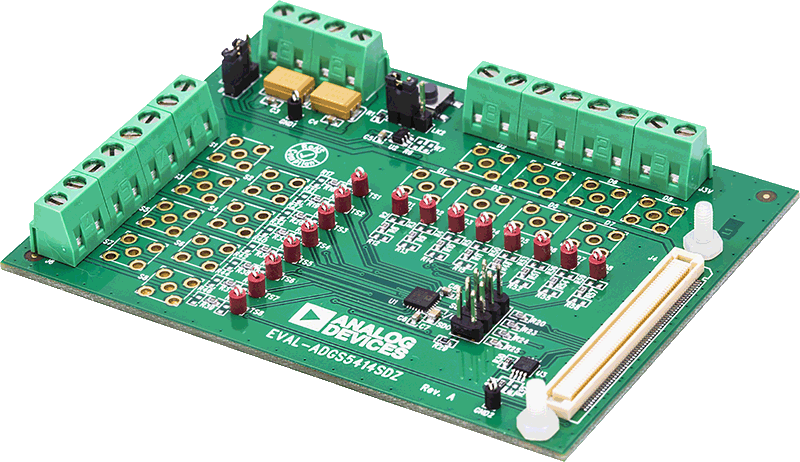

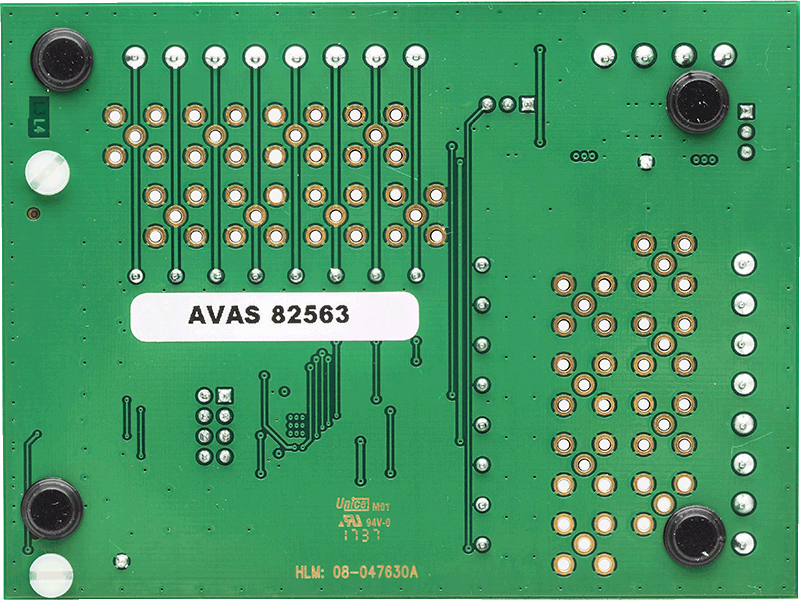

The EVAL-ADGS5414SDZ is the evaluation board for the ADGS5414. The ADGS5414 is a latch-up proof, octal single-pole, single-throw (SPST) switch controlled by a serial peripheral interface (SPI). The SPI has robust error detection features, including cyclic redundancy check (CRC) error detection, invalid read/write address detection, and serial clock (SCLK) count error detection. It is possible to daisy-chain multiple ADGS5414 devices together. This enables the configuration of multiple devices with a minimal amount of digital lines. The ADGS5414 also supports burst mode, which decreases the time between SPI commands.

The EVAL-ADGS5414SDZ is controlled by the EVAL-SDP-CB1Z system demonstration platform (SDP), which connects to a PC via a USB port. The ADGS5414 is on the center of the evaluation board, and wire screw terminals are provided to connect to each of the source pins and drain pins. Three screw terminals power the device, and a fourth terminal provides users with a defined digital logic supply voltage, if required. Alternatively, the digital logic supply voltage can be supplied from the SDP.

Full specifications of the ADGS5414 are available in the ADGS5414 data sheet available from Analog Devices, Inc., and should be consulted in conjunction with this user guide when using the evaluation board.

The evaluation board interfaces to the USB port of a PC via the SDP board. The EVAL-SDP-CB1Z board (SDP-B controller board) is available to order on the Analog Devices website at www.analog.com.

ツールおよびシミュレーション 3

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
