ADGS1412

新規設計に推奨

アナログ・スイッチ、SPST、クワッド、1.5 Ω （オン抵抗）、シリアル制御、高電圧、iCMOS

データシート (Rev. B)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報


  • エラー検出機能を備えた SPI インターフェース
  • CRC、無効な読出し／書込みアドレス検出、SCLK カウント・エラー検出機能を装備
  • バースト・モードとデイジーチェーン・モードをサポート
  • 業界標準の SPI モード0 およびSPIモード3のインターフェースと互換
  • オン抵抗: 1.5 Ω typ ＠25℃
  • オン抵抗平坦性: 0.3 Ωtyp@25℃
  • チャンネル間のオン抵抗マッチング: 0.1 Ω typ＠25℃
  • 電源+12 V、±15 V、±5 V に対して、仕様を完全に規定
  • アナログ信号範囲: VSS ～ VDD

ADGS1412 は、4 つの独立した単極／単投 (SPST) スイッチで構成されています。スイッチの制御はSPI インターフェースで行います。SPI インターフェースには、堅固なエラー検出機能が組み込まれています。これらエラー検出機能には、CRC エラー検出、無効な読出し／書込みアドレス検出、および SCLK カウント・エラー検出があります。

複数の ADGS1412 製品をデイジーチェーン接続できます。これにより、最小限のデジタル配線で複数製品の構成を実現できます。又、ADGS1412 をバースト・モードで動作させて、SPI のコマンドとコマンドとの間隔を短縮することもできます。

iCMOS 構造により消費電力がきわめて低く、携帯機器やバッテリ駆動機器に最適な部品です。

各スイッチは、オン時に双方向に等しく良好に導通し、各スイッチの入力信号範囲は電源電圧まであります。スイッチがオフ状態では、電源電圧までの信号レベルが阻止されます。

オン抵抗のプロファイルは、アナログ入力範囲全体にわたってきわめて平坦であり、信号の切替え時に優れた直線性と低歪みを実現します。



製品のハイライト
  1. SPI インターフェースにより、パラレル変換やロジック・パターンの必要がなくなりGPIO チャンネル数を削減します。
  2. デイジーチェーン・モードにより複数の製品を使用する場合、ロジック・パターンを追加する必要はありません。
  3. CRC エラー検出、無効な読出し／書込みアドレス検出、および SCLK カウント・エラー検出により、強固なデジタル・インターフェースを実現。
  4. SIL に対応。
  5. 最小の歪み。


アプリケーション

  • 自動試験装置
  • データ・アクイジション・システム
  • バッテリ駆動システム
  • サンプル&ホールド・システム
  • オーディオ信号ルーティング
  • ビデオ信号ルーティング
  • 通信システム
  • リレーの代替品
ADGS1412

アナログ・スイッチ、SPST、クワッド、1.5 Ω （オン抵抗）、シリアル制御、高電圧、iCMOS

ADGS1412 Functional Block Diagram ADGS1412 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

アプリケーション・ノート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 1

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • ADGS1412

IBISモデル 1

SPICEモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADGS1412

ADGS1412 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • SPI interface with error detection
  • Includes CRC, invalid read/write address and SCLK count error detection
  • Analog supply voltages
    • Dual-supply: ±4.5 V to ±16.5 V
    • Single-supply: 5 V to 20 V
  • PC control in conjunction with the evaluation software EVAL-SDP-CB1Z system demonstration platform (SDP)

製品詳細

The EVAL-ADGS1412SDZ is the evaluation board for the ADGS1412. The ADGS1412 is an iCMOS, quad single-pole, single-throw (SPST) switch controlled by a serial peripheral interface (SPI). The SPI has robust error detection features. These are cyclic redundancy check (CRC) error detection, invalid read/write address detection and serial clock (SCLK) count error detection. It is possible to daisy-chain multiple ADGS1412 devices together. This enables the configuration of multiple devices with a minimal amount of digital lines. The ADGS1412 also supports burst mode that decreases the time between SPI commands.


The EVAL-ADGS1412SDZ is controlled by the SDP which connects to a PC via USB. The ADGS1412 is on the center of the evaluation board, and wire screw terminals are provided to connect to each of the source and drain pins. Three screw terminals power the device and a fourth terminal provides users defined digital logic supply voltage, if required. Alternatively, the digital logic supply voltage can be supplied from the SDP.


Full specifications on the ADGS1412 are available in the ADGS1412 data sheet available from Analog Devices and should be consulted in conjunction with user guide UG-1067 when using the evaluation board.


The evaluation board interfaces to the USB port of a PC via the SDP board. The EVAL-SDP-CB1Z board (SDP-B controller board) is available to order on the Analog Devices website at www.analog.com.

eval board
schematic 4
schematic 5
schematic 6
EVAL-24LFCSPEBZ

スイッチおよびマルチプレクサ・ポートフォリオの24ピンLFCSPデバイスの評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • 24ピン、4mm × 4mm LFCSPの評価用ボード
  • メイン・デバイスのソケットを簡単に変更可能
  • ゴールド・ピン・コネクタによって受動部品を追加
  • 信号入出力用のSMBコネクタ
  • プロトタイピングに役立つオンボードの追加スペース

製品詳細

EVAL-24LFCSPEBZでは、Switches and Multiplexers Portfolioに記載されている別売の24ピン・リード・フレーム・チップ・スケール・パッケージ（LFCSP）デバイスを簡単に評価できます。EVAL-24LFCSPEBZにはソケットが付属しており、ハンダ処理なしで24ピンLFCSPデバイスを評価用ボードに固定できます。更に、各パターンに3セットのゴールド・ピン・コネクタがあるため、ボードの柔軟性と再利用性が得られ、複数の評価に使用できます。

図1はEVAL-24LFCSPEBZを示しています。この評価用ボードの中央にあるソケットに24ピンLFCSPデバイスを挿入できます。各デバイス・ピンにはK1からK24までの対応する3ピン・ヘッダ・リンクがあり、対応するリンクを取り外して外部信号源に接続することも、このリンクを使用してVDDまたはGNDを選択することもできます。ワイヤ・スクリュー端子J1は、VDDとGNDを供給します。EVAL-24LFCSPEBZのSubminiature Version B（SMB）コネクタを使用して、本デバイスに追加の外部信号を供給できます。更に、EVAL-24LFCSPEBZの上面には、プロトタイピングに役立つパーフボード・スペースと2つの24ピンLFCSPパッド（4mm × 4mm）があります。

テスト対象デバイス（DUT）の詳細な仕様は、対応する製品のデータシートに記載されています。EVAL-24LFCSPEBZを使用する際は、EVAL-24LFCSPEBZのユーザ・ガイドと併せて製品データシートを参照してください。
EVAL-ADGS1412
ADGS1412 Evaluation Board

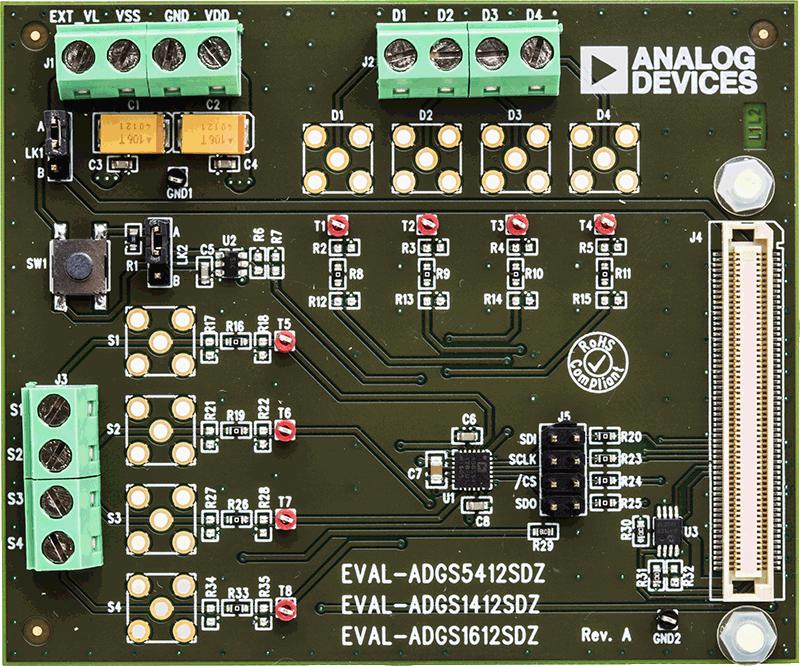

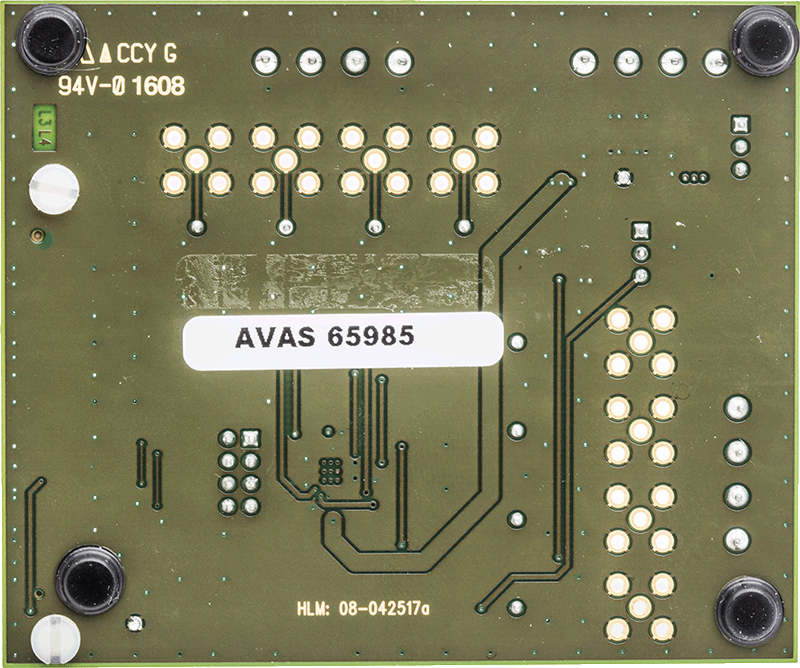

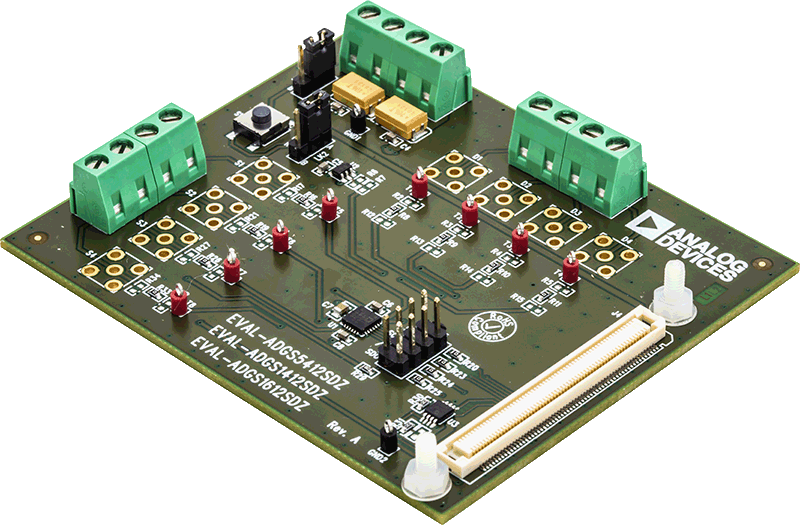

EVAL-ADGS1412SDZANGLE-web EVAL-ADGS1412SDZBOTTOM-web EVAL-ADGS1412SDZTOP-web
EVAL-24LFCSPEBZ
スイッチおよびマルチプレクサ・ポートフォリオの24ピンLFCSPデバイスの評価用ボード
EVAL-24LFCSPEBZ Board Photo Angle View EVAL-24LFCSPEBZ Board Photo Top View EVAL-24LFCSPEBZ Board Photo Bottom View
