ADG854

デュアルCMOSマルチプレクサ、ミニLFCSPパッケージ採用の0.5Ω、1.8~5.5V、SPDT/2:1

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$1.10
特長
  • オン抵抗:0.5Ω(typ)
  • 85℃での最大オン抵抗:0.8Ω以下
  • 1.8V~5.5Vの単電源動作
  • 大きな電流処理能力:300mA連続
  • レールtoレールのスイッチング動作
  • 高速なスイッチング時間:20ns以下
  • 消費電力:0.1µW以下
  • 1.3mm×1.6mmのミニLFCSPパッケージを採用

製品概要
show more Icon

ADG854は、独立に選択可能な2個のCMOS SPDT(シングル・ポール、ダブル・スロー)スイッチを内蔵する低電圧CMOSデバイスです。このデバイスは、全温度範囲で0.8Ωを下回る極めて低いオン抵抗を提供します。ADG854は、2.5V、3.3Vと5.5Vの電源動作に対して仕様が規定されています。 各スイッチはオンのとき等しく両方向に導通し、電源までの入力信号範囲を持っています。ADG854は、ブレーク・ビフォー・メーク・スイッチング動作を行います。

ADG854は、1.3mm×1.6mmの10ピン・ミニLFCSPパッケージを採用しています。

アプリケーション

  • 携帯電話
  • PDA
  • MP3プレーヤ
  • 電源配線
  • バッテリ駆動のシステム
  • PCMCIAカード
  • モデム
  • オーディオ信号やビデオ信号のルーティング
  • 通信システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$1.10

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADG854BCPZ-REEL7
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

EVAL-ADG854

ADG854 Evaluation Board

zoom

EVAL-ADG854

ADG854 Evaluation Board

製品の詳細

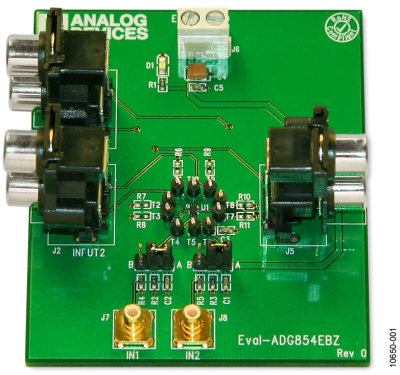

This evaluation board for the ADG854 is fitted with three audio connectors that allow the user to switch between two audio sources or to switch an audio source between two speakers. The ADG854 offers ultralow on resistance of less than 1 Ω over the full temperature range and all signals applied to the switch can be monitored using the test points provided.
