製品概要

機能と利点

  • オン抵抗: 0.5 Ω (typ)
  • 85℃での最大オン抵抗: 0.7 Ω
  • 動作電源電圧範囲: 1.65 V~3.6 V
  • 大きな電流処理能力: 300 mA 連続
  • レールtoレールのスイッチング動作
  • 高速なスイッチング時間: 20 ns以下
  • 消費電力: 0.1 µW以下

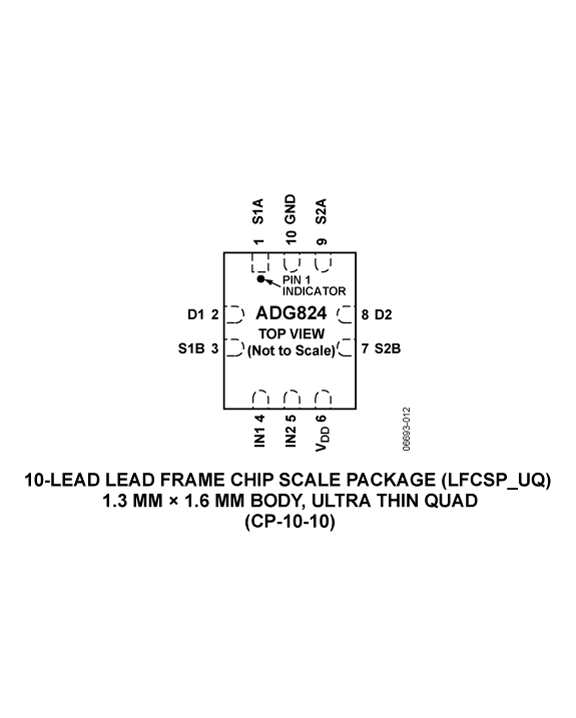

  • 1.3 mm × 1.6 mmのミニLFCSP パッケージを採用

製品概要

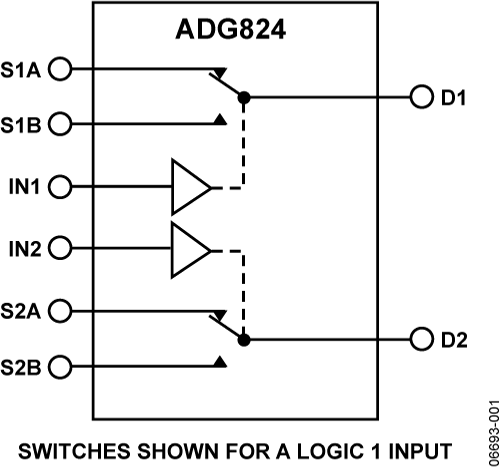

ADG824は、独立に選択可能な2個のCMOS SPDT (シングル・ポール、ダブル・スロー)スイッチを内蔵する低電圧CMOSデバイスです。このデバイスは、全温度範囲で0.7µを下回る極めて低いオン抵抗を提供します。

ADG824は、3.3 V、2.5 V、1.8 V の電源動作に対して仕様が規定されています。 各スイッチはオンのとき等しく両方向に導通し、電源電圧までの入力信号レンジを持っています。ADG824は、ブレーク・ビフォー・メーク・スイッチング動作を行います。 ADG824のオン抵抗は低いため、オーディオ・スイッチングに最適なデバイスになっています。さらに、このデバイスのデータ・レートは180 Mbpsであるため、ロー・スピード (1.5 Mbps) とフル・スピード (12 Mbps) のUSBのデータ・スイッチングにも適しています。 ADG824 は、1.3 mm × 1.6 mmの10ピン・ミニLFCSP パッケージを採用しています。

製品のハイライト

  1. 全温度範囲(-40℃~+85℃)におけるオン抵抗値は0.85Ω未満
  2. 単電源電圧動作:1.65V~3.6V
  3. 1.8Vロジックに互換
  4. 高電流伝達能力(3.3V動作にて300mAの連続電流)
  5. 低い歪性能(THD+N):0.06%(typ)
  6. 1.3mm×1.6mmミニLFCSPパッケージ

アプリケーション
  1. 携帯電話
  2. PDA
  3. MP3プレーヤ
  4. 電源配線
  5. バッテリ駆動のシステム
  6. PCMCIAカード
  7. モデム
  8. オーディオ信号やビデオ信号のルーティング
  9. 通信システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

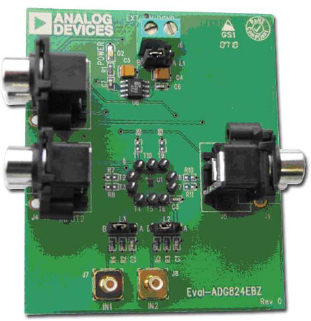

評価キット (1)
