ADG822

SPSTスイッチ、デュアル、CMOS、1Ω、低電圧

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.63
特長
  • オン抵抗:0.8Ω(max)@125℃
  • オン抵抗平坦性:0.3Ω(max)@125℃
  • 1.8V~5.5V電源電圧
  • 200mA電流容量
  • 拡張工業用温度範囲:-40℃~+125℃
  • レールtoレール動作
  • 8ピンμSOICパッケージ
  • 33nsスイッチング時間
  • 低消費:0.01μW以下(typ)
  • TTL/CMOS互換入力
  • ADG721/ADG722/ADG723とピン互換

製品概要
show more Icon

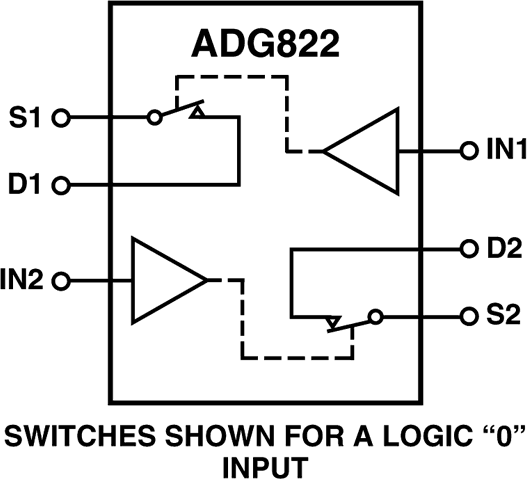

ADG821/ADG822/ADG823はモノリシックCMOSのシングル・ポール/シングル・スロー(SPST)スイッチです。これらのスイッチは、斬新なサブミクロン製造プロセスを用いて設計されており、低消費電力であるにもかかわらず、高速なスイッチング・スピードと低いオン抵抗、小さな漏れ電流を提供します。

ADG821/ADG822/ADG823は1.8 V~5.5 Vの単電源で動作するようにデザインされているため、バッテリ駆動のアプリケーションに最適です。ADG821/ADG822/ADG823の各スイッチはオン状態で、両方向に等しく導通します。ADG821/ADG822/ADG823は2個の独立したシングル・ポール/シングル・スロー(SPST)スイッチを内蔵しています。ADG821とADG822の違いは、両方のスイッチが、それぞれノーマル・クローズなのかノーマル・オープンなのかが異なるだけです。ADG823では、スイッチ1がノーマル・オープンで、スイッチ2がノーマル・クローズになっています。ADG823は、ブレーク・ビフォー・メーク・スイッチング動作を行います。

ADG821/ADG822/ADG823は、8ピンMSOPパッケージを採用しています。

アプリケーション
  • 電源配線
  • バッテリ駆動のシステム
  • 通信システム
  • データ・アクイジション・システム
  • オーディオ信号やビデオ信号のルーティング
  • 携帯電話
  • モデム
  • PCMCIAカード
  • ハード・ディスク・ドライブ
  • リレーの置き換え
  • 質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問(FAQ)

    製品モデル 2
    1Ku当たりの価格 最低価格:$1.63

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ドキュメント

    ドキュメント

    アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
    製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
    ADG822BRMZ
    • HTML
    • HTML
    ADG822BRMZ-REEL7
    • HTML
    • HTML

    モデルでフィルタ

    reset

    絞り込み条件をリセット

    製品モデル

    製品ライフサイクル

    PCN

    10 26, 2015

    - 15_0176

    Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

    2 8, 2010

    - 04_0080

    Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

    1 15, 2010

    - 09_0280

    ADG821, ADG822 and ADG823 VIA1 mask change

    ADG822BRMZ

    製造中

    ADG822BRMZ-REEL7

    製造中

    5 15, 2012

    - 10_0006

    Halogen Free Material Change for mini SOIC Products

    モデルでフィルタ

    reset

    絞り込み条件をリセット

    製品モデル

    製品ライフサイクル

    PCN

    10 26, 2015

    - 15_0176

    arrow down

    Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

    2 8, 2010

    - 04_0080

    arrow down

    Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

    1 15, 2010

    - 09_0280

    arrow down

    ADG821, ADG822 and ADG823 VIA1 mask change

    ADG822BRMZ

    製造中

    ADG822BRMZ-REEL7

    製造中

    5 15, 2012

    - 10_0006

    arrow down

    Halogen Free Material Change for mini SOIC Products

    ソフトウェアおよび製品のエコシステム

    ソフトウェアおよび製品のエコシステム

    評価用キット

    評価用キット 1

    reference details image

    EVAL-8MSOP

    Evaluation Board for 8 lead MSOP Devices in the Switch/Mux Portfolio

    zoom

    EVAL-8MSOP

    Evaluation Board for 8 lead MSOP Devices in the Switch/Mux Portfolio

    Evaluation Board for 8 lead MSOP Devices in the Switch/Mux Portfolio

    機能と利点

    • 8 lead MSOP evaluation board
    • Clamp to allow the main device to be changed easily
    • Gold pin connectors to allow the addition of passive components
    • SMB connectors for the input/output of signals
    • Additional space on board to allow for prototyping

    製品の詳細

    The EVAL-8MSOPEBZ is the evaluation board for the 8 lead MSOP devices in the switch/mux portfolio which are to be purchased separately. A clamp is supplied with the board so that the device can be secured to the board without the need for soldering. This makes the board reusable for multiple devices.


    The device can be clamped or soldered to the center of the evaluation board. Each pin of the device is broke out to a link that can be set to either VDD or GND and a wire screw terminal is provided to supply VDD and GND.  SMB connectors are on the board allow for additional external signals to be supplied to the device. In addition, there is space at the top of the board available for prototyping.


    Full specifications of the device under test are available in the product data sheet, which should be consulted in conjunction with this user guide when using the evaluation board.

    ツールおよびシミュレーション

    ツールおよびシミュレーション 2

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
