特長
- 1.8～＋5.5V単電源動作
- 2Ω（typ）のオン抵抗
- 平坦な低いオン抵抗
- －3dB帯域幅>200MHz
- レールtoレール動作が可能
- 6ピンSOT-23、8ピンμSOICパッケージ
- 高速スイッチング時間
- 消費電力（typ）（<0.01μW）
- TTL/CMOS互換
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADG701は、モノリシックCMOS SPSTスイッチです。高度なサブミクロン・プロセスに基づく設計により、低消費電力でありながら、高速のスイッチング速度、低オン抵抗、低リーク電流を実現し、200MHzを超える－3dB帯域幅を達成します。1.8～5.5Vの単電源で動作するため、バッテリ駆動の計測機器や、アナログ・デバイセズの新世代DACおよびADCでの使用に理想的です。
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADG701
資料
Filters
1つが該当
-
すべて
-
データシート
-
技術記事
-
ユーザ・ガイド
-
よく聞かれる質問
-
すべて
-
English
-
日本語
-
中国語
データシート
2
技術記事
6
URL
URL
URL
URL
HTML
HTML
ユーザ・ガイド
2
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
ユーザ・ガイド 2
技術記事 3
よく聞かれる質問 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADG701BRJZ-500RL7 |
5-Lead SOT-23
|
|
|
| ADG701BRJZ-REEL7 |
5-Lead SOT-23
|
|
|
| ADG701BRMZ |
8-Lead MSOP
|
|
|
| ADG701BRMZ-REEL7 |
8-Lead MSOP
|
|
|
| ADG701BRTZ-REEL7 |
6-Lead SOT-23
|
|
- ADG701BRJZ-500RL7
- ピン／パッケージ図
-
5-Lead SOT-23
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADG701BRJZ-REEL7
- ピン／パッケージ図
-
5-Lead SOT-23
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADG701BRMZ
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADG701BRMZ-REEL7
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADG701BRTZ-REEL7
- ピン／パッケージ図
-
6-Lead SOT-23
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 22, 2016
- 16_0021
Addition of Amkor Philippines as Alternate Assembly Site for 5L,6L and 8L SOT23 Packages
ADG701BRJZ-500RL7
製造中
ADG701BRJZ-REEL7
製造中
ADG701BRTZ-REEL7
製造中
2 4, 2010
- 10_0009
Halogen Free Material Change for SOT_23 Products
ADG701BRJZ-500RL7
製造中
ADG701BRJZ-REEL7
製造中
ADG701BRTZ-REEL7
製造中
10 26, 2015
- 15_0176
Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines
ADG701BRMZ
製造中
ADG701BRMZ-REEL7
製造中
5 15, 2012
- 10_0006
Halogen Free Material Change for mini SOIC Products
ADG701BRMZ
製造中
ADG701BRMZ-REEL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 22, 2016
- 16_0021
Addition of Amkor Philippines as Alternate Assembly Site for 5L,6L and 8L SOT23 Packages
ADG701BRJZ-500RL7
製造中
ADG701BRJZ-REEL7
製造中
ADG701BRTZ-REEL7
製造中
2 4, 2010
- 10_0009
Halogen Free Material Change for SOT_23 Products
ADG701BRJZ-500RL7
製造中
ADG701BRJZ-REEL7
製造中
ADG701BRTZ-REEL7
製造中
10 26, 2015
- 15_0176
Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines
ADG701BRMZ
製造中
ADG701BRMZ-REEL7
製造中
5 15, 2012
- 10_0006
Halogen Free Material Change for mini SOIC Products
ADG701BRMZ
製造中
ADG701BRMZ-REEL7
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 2
EVAL-8MSOP
Evaluation Board for 8 lead MSOP Devices in the Switch/Mux Portfolio
製品の詳細
The EVAL-8MSOPEBZ is the evaluation board for the 8 lead MSOP devices in the switch/mux portfolio which are to be purchased separately. A clamp is supplied with the board so that the device can be secured to the board without the need for soldering. This makes the board reusable for multiple devices.
The device can be clamped or soldered to the center of the evaluation board. Each pin of the device is broke out to a link that can be set to either VDD or GND and a wire screw terminal is provided to supply VDD and GND. SMB connectors are on the board allow for additional external signals to be supplied to the device. In addition, there is space at the top of the board available for prototyping.
Full specifications of the device under test are available in the product data sheet, which should be consulted in conjunction with this user guide when using the evaluation board.

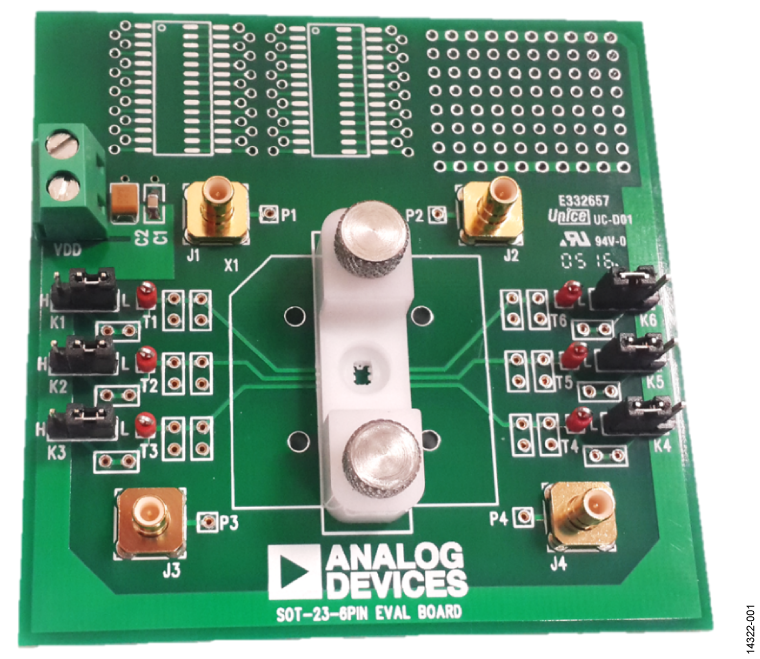

EVAL-6SOT23
