ADG5213

アナログ・スイッチ、クワッドSPST、高電圧、耐ラッチアップ機能付

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$2.57
特長
  • ラッチアップ防止
  • オフ時のソース側容量: 3 pF
  • オフ時のドレイン側容量:5 pF
  • チャージ・インジェクション:0.07pC
  • 低リーク電流:0.2nA(max)@85℃
  • 両電源動作:±9V~±22V
  • 単電源動作:9V~40V
  • 絶対最大定格電源電圧:48V
  • ±15V、±20V+12 Vおよび+36 Vで完全仕様規定
  • アナログ信号範囲:VSS to VDD

製品概要
show more Icon

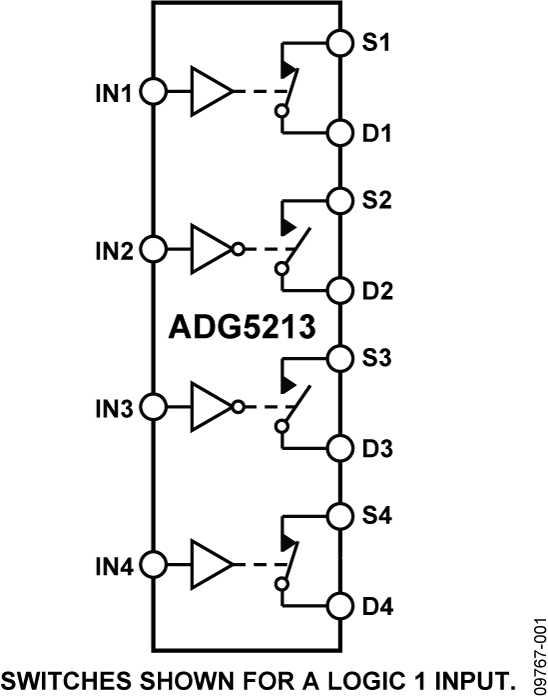

ADG5212/ADG5213は4個の独立したシングル・ポール/シングル・スロー(SPST)スイッチを内蔵しています。ADG5212スイッチはロジック1でターン・オンします。ADG5213はADG5212と同じデジタル制御ロジックを持つスイッチが2個と、制御ロジックが反転している2個のスイッチが内蔵されています。各スイッチはオンのとき、等しく両方向に導通し、各スイッチは電源電圧までの入力信号範囲を持っています。オフ状態では、電源電圧までの信号レベルを阻止します。

ADG5212とADG5213はVLピンを備えていません。デジタル入力は、動作電圧範囲全体にわたって3Vロジック入力に互換となっています。

これらのスイッチは、極めて小さい容量とチャージ・インジェクションを持つため、低グリッチと高速なセトリングを必要とするようなデータ・アクイジションとサンプル・アンド・ホールドのアプリケーションに最適なソリューションになっています。高速なスイッチング速度と広い信号帯域幅の組み合わせにより、この製品はビデオ信号のスイッチングにも適しています。

アプリケーション

  • 自動テスト装置(ATE)
  • データ・アクイジション
  • 計測機器
  • 航空電子機器
  • オーディオ信号やビデオ信号のスイッチング
  • 通信関連システム

製品のハイライト

  1. トレンチ・アイソレーションがラッチアップをガードします 誘電体トレンチがPチャンネルとNチャンネルのトランジスタを分離しているため、たとえ厳しいか電圧条件下でもラッチアップを防ぎます。
  2. 超低チャージ・インジェクション:1pC以下
  3. 両電源動作:
  4. アナログ信号がバイポーラのアプリケーションでは、ADG5212/ADG5213は両電源電圧から最大±22Vまで動作することが出来ます。
  5. 単電源動作:
  6. アナログ信号がユニポーラのアプリケーションでは、ADG5212/ADG5213は単電源のレールから最大40Vまで動作することが出来ます。
  7. 3Vロジック互換デジタル入力:
  8. VINH = 2.0 V, VINL = 0.8 V
  9. VL ロジック電源は不要

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$2.57

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

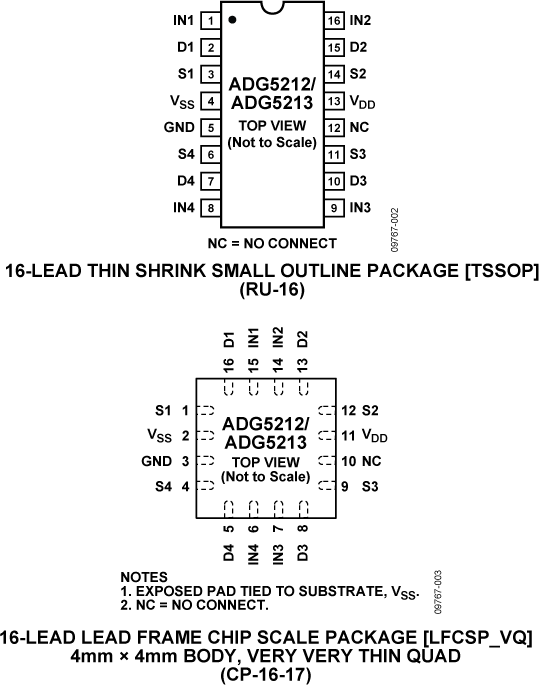

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADG5213BCPZ-RL7
  • HTML
  • HTML
ADG5213BRUZ
  • HTML
  • HTML
ADG5213BRUZ-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 17, 2023

- 23_0095

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

8 12, 2022

- 21_0271

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

10 18, 2016

- 16_0036

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

8 28, 2015

- 15_0174

ADG5212/ADG5213 Data Sheet Update to Correct Off-isolation Specification

ADG5213BCPZ-RL7

製造中

ADG5213BRUZ

製造中

ADG5213BRUZ-RL7

製造中

9 29, 2014

- 13_0248

Assembly and Test Transfer of Select 4x4 and 5x5mm LFCSP Products using 8900 Die Attach to STATS ChipPAC China

11 12, 2013

- 13_0230

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

4 5, 2021

- 21_0035

Amkor Philippines as an Alternate Site for TSSOP_4.4

1 20, 2012

- 11_0218

Halogen Free Material Change for Certain TSSOP Products at Carsem

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 17, 2023

- 23_0095

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

8 12, 2022

- 21_0271

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

10 18, 2016

- 16_0036

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

8 28, 2015

- 15_0174

arrow down

ADG5212/ADG5213 Data Sheet Update to Correct Off-isolation Specification

ADG5213BCPZ-RL7

製造中

ADG5213BRUZ

製造中

ADG5213BRUZ-RL7

製造中

9 29, 2014

- 13_0248

arrow down

Assembly and Test Transfer of Select 4x4 and 5x5mm LFCSP Products using 8900 Die Attach to STATS ChipPAC China

11 12, 2013

- 13_0230

arrow down

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

4 5, 2021

- 21_0035

arrow down

Amkor Philippines as an Alternate Site for TSSOP_4.4

1 20, 2012

- 11_0218

arrow down

Halogen Free Material Change for Certain TSSOP Products at Carsem

ソフトウェアおよび製品のエコシステム

評価用キット 2

reference details image

EVAL-16LFCSP

スイッチおよびマルチプレクサ・ポートフォリオの16ピンLFCSPデバイスの評価用ボード

zoom

EVAL-16LFCSP

スイッチおよびマルチプレクサ・ポートフォリオの16ピンLFCSPデバイスの評価用ボード

スイッチおよびマルチプレクサ・ポートフォリオの16ピンLFCSPデバイスの評価用ボード

機能と利点

  • 16ピン、4mm × 4mm LFCSPの評価用ボード
  • メイン・デバイスのクラムシェル・ソケットを簡単に変更可能
  • ゴールド・ピン・コネクタによって受動部品を追加
  • 信号入出力用のSMBコネクタ
  • プロトタイピングに役立つオンボードの追加スペース

製品の詳細

EVAL-16LFCSPEBZでは、別売のスイッチおよびマルチプレクサのポートフォリオの16ピン・リード・フレーム・チップ・スケール・パッケージ(LFCSP)デバイスを簡単に評価できます。EVAL-16LFCSPEBZにはクラムシェル・ソケットが付属しており、ハンダ処理なしで16ピンLFCSPデバイスを評価用ボードに固定できます。更に、各パターンに3セットのゴールド・ピン・コネクタがあるため、ボードの柔軟性と再利用性が高く、複数の評価に使用できます。

ユーザ・ガイドの図1は、EVAL-16LFCSPEBZを示しています。この評価用ボードの中央にあるソケットに16ピンLFCSPデバイスを挿入できます。デバイスの各ピンに、対応する3ピン・ヘッダ・リンク(K1~K16)があります。対応するリンクを取り外して外部信号源に接続することも、このリンクを使用してVDDまたはGNDを選択することもできます。ワイヤ・スクリュー端子J5は、VDDとGNDを供給します。EVAL-16LFCSPEBZのSubminiature Version B(SMB)コネクタによって、追加の外部信号をデバイスに供給できます。更に、EVAL-16LFCSPEBZの上面には、プロトタイピングに役立つパーフボード・スペースと2つの16ピンLFCSPパッド(3mm x 3mmと2.1mm x 2.1mm)があります。

テスト対象デバイス(DUT)のすべての仕様は、対応する製品のデータシートに記載されています。EVAL-16LFCSPEBZを使用する際は、EVAL-16LFCSPEBZのユーザ・ガイドと併せて製品データシートを参照してください。

reference details image

EVAL-16TSSOP

スイッチ/マルチプレクサ・ポートフォリオの16ピンTSSOPデバイス評価用ボード

zoom

EVAL-16TSSOP

スイッチ/マルチプレクサ・ポートフォリオの16ピンTSSOPデバイス評価用ボード

スイッチ/マルチプレクサ・ポートフォリオの16ピンTSSOPデバイス評価用ボード

機能と利点

  • 16ピンTSSOP評価用ボード
  • クランプによってメイン・デバイスを簡単に変更可能
  • ゴールド・ピン・コネクタによって受動部品の追加が可能
  • 信号入出力用のSMBコネクタ
  • プロトタイピングを可能とする、オンボードの追加スペース

製品の詳細

EVAL-16TSSOPEBZ評価用ボードは、別売のスイッチおよびマルチプレクサ・ポートフォリオの16ピンTSSOPデバイスを評価します。EVAL-16TSSOPEBZにはクランプが付属しており、ハンダ処理なしで16ピンTSSOPデバイスを評価用ボードに固定できるため、複数のデバイスでボードを再利用できます。

16ピンTSSOPデバイスは、評価用ボードの中央にクランプまたはハンダで取り付けることができます。デバイスの各ピンにはK1からK16まで対応するリンクがあり、VDDまたはGNDのいずれかに設定できます。ワイヤ・スクリュー端子は、VDDとGNDに電力を供給します。ボード上のSMBコネクタによって、追加の外部信号をデバイスに供給できます。また、ボードの上部にはプロトタイピングに利用できるスペースがあります。

テスト対象デバイス(DUT)のすべての仕様は、対応する製品のデータシートに記載されています。評価用ボードを使用する際は、このユーザー・ガイドと併せて参照してください。
