ADG409

製造中

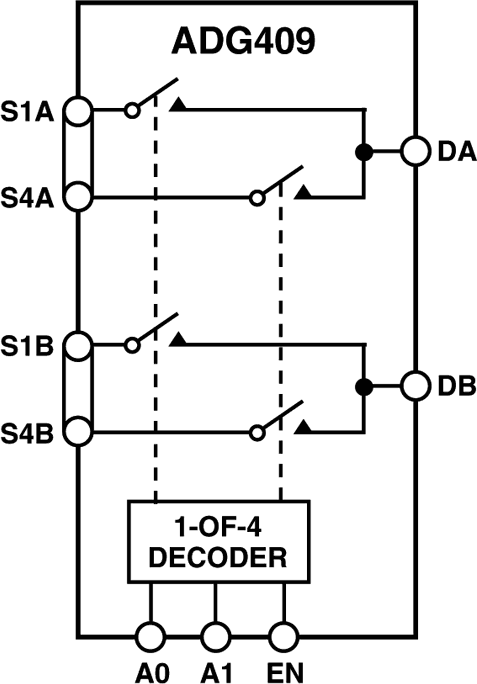

アナログ・マルチプレクサ、4チャンネル、高性能、±15V、LC²MOS

データシート (Rev. D)

製品セレクション・テーブル

製品モデル: 6
1Ku当たりの価格: 最低価格：$4.07

Viewing:

製品の詳細

44V電源最大定格
アナログ信号範囲：V_SS～V_DD
低オン抵抗：100Ω（max）
低消費電力：I_SUPPLY<75µA

高速スイッチング
ブレーク・ビフォー・メーク・スイッチング動作
DG409とピン互換

製品モデル: 6
1Ku当たりの価格: 最低価格：$4.07

ドキュメント

よく聞かれる質問 1

FAQ 03/22/2018

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
ADG409BNZ	16-Lead PDIP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADG409BRUZ	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADG409BRUZ-REEL7	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADG409BRZ	16-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADG409BRZ-REEL	16-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADG409BRZ-REEL7	16-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN
該当なし
3 29, 2021 - 21_0033 Assembly Site Transfer for 14/16L 300_MIL PDIP to Cirtek
		PCN21_0033_Form Material_Report Detailed Change Description Qualification Results Summary
ADG409BNZ
8 19, 2009 - 07_0024 Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad
		Material_Report Material_Report Parts List PCN07_0024_Form Qual Data
ADG409BNZ
2 11, 2011 - 10_0005 Halogen Free Material Change for TSSOP Products Assembled at Amkor
		PCN10_0005_Form Material_Report Reliability Report
ADG409BRUZ
ADG409BRUZ-REEL7
3 25, 2021 - 21_0080 Amkor Philippines as an Alternate Site for SOICN
		PCN21_0080_Form Material_Report Qualification Results Summary Other
ADG409BRZ
ADG409BRZ-REEL
ADG409BRZ-REEL7
10 5, 2010 - 10_0146 Halogen Free Material Change for 14/16L SOIC_N Products
		PCN10_0146_Form Material_Report AEC-Q100 Reliability Report ADI0012 Reliability Report
ADG409BRZ
ADG409BRZ-REEL
ADG409BRZ-REEL7
2 8, 2010 - 04_0080 Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
		PCN04_0080_Form Material_Report Reliability Report Reliability Report
ADG409BRZ
ADG409BRZ-REEL
ADG409BRZ-REEL7

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
ADG5409	新規設計に推奨	アナログ・マルチプレクサ、4チャンネル、高電圧、耐ラッチアップ機能付き

ツールおよびシミュレーション

ADG409 SPICE Macro Models 3

評価用キット

スイッチ／マルチプレクサ・ポートフォリオの16ピンTSSOPデバイス評価用ボード

今すぐ購入詳細を表示

機能と利点

16ピンTSSOP評価用ボード
クランプによってメイン・デバイスを簡単に変更可能
ゴールド・ピン・コネクタによって受動部品の追加が可能
信号入出力用のSMBコネクタ
プロトタイピングを可能とする、オンボードの追加スペース

製品詳細

EVAL-16TSSOPEBZ評価用ボードは、別売のスイッチおよびマルチプレクサ・ポートフォリオの16ピンTSSOPデバイスを評価します。EVAL-16TSSOPEBZにはクランプが付属しており、ハンダ処理なしで16ピンTSSOPデバイスを評価用ボードに固定できるため、複数のデバイスでボードを再利用できます。

16ピンTSSOPデバイスは、評価用ボードの中央にクランプまたはハンダで取り付けることができます。デバイスの各ピンにはK1からK16まで対応するリンクがあり、VDDまたはGNDのいずれかに設定できます。ワイヤ・スクリュー端子は、VDDとGNDに電力を供給します。ボード上のSMBコネクタによって、追加の外部信号をデバイスに供給できます。また、ボードの上部にはプロトタイピングに利用できるスペースがあります。

テスト対象デバイス（DUT）のすべての仕様は、対応する製品のデータシートに記載されています。評価用ボードを使用する際は、このユーザー・ガイドと併せて参照してください。

資料

UG-945: Evaluation Board for 16-Lead TSSOP Devices in the Switches and Multiplexers Portfolio (Rev.0)
291.91 K
