ADG408/ADG409: LC2MOS、4/8 チャンネル、高性能アナログ・マルチプレクサ (Rev. C)8/5/2009PDF1464 kB
製品概要
機能と利点
- 44V最大定格
- VSS～VDDのアナログ信号範囲
- 低オン抵抗（max：100Ω）
- 低消費電力（ISUPPLY＜75μA）
- 高速スイッチング
- ブレーク・ビフォア・メークのスイッチング動作
- DG408/DG409のピン互換品
製品概要
ADG408は、8つのシングル・チャンネルで構成されるモノリシックCMOSのアナログ・マルチプレクサです。共通の1つの出力に対して8つの入力があり、そのうちの1つに入力を切り替えます。どの入力を使用するかは、3ビット・バイナリのアドレス・ライン（A0、A1、A2）によって決定します。EN入力を使用して、デバイスをイネーブルまたはディスエーブルにします。ディスエーブルにすると、すべてのチャンネルがオフに切り替わります。

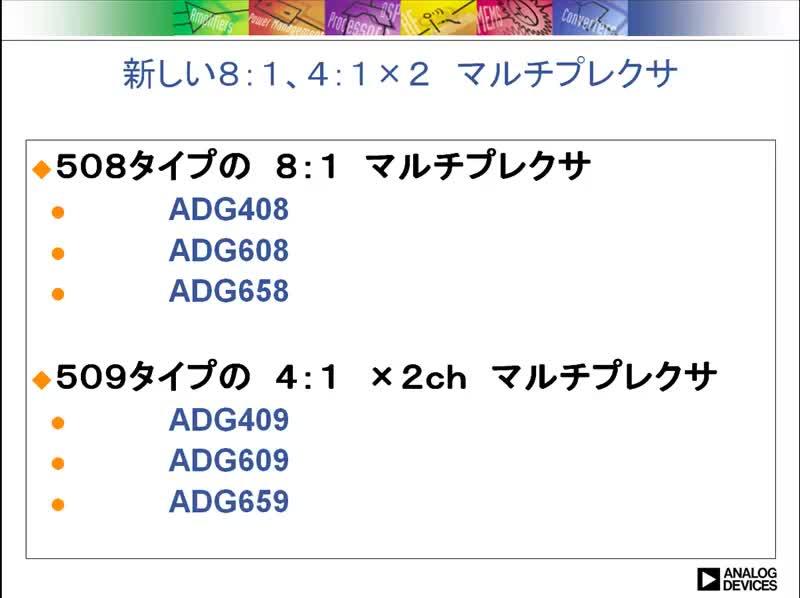

製品の詳細は製品ビデオ：便利でポピュラーなCMOSアナログ・マルチプレクサをご覧ください。
ADG408は、高度なLC2MOSプロセスに基づく設計により、低消費電力でありながら、高速のスイッチング速度と低オン抵抗を実現します。各チャンネルは双方向となっており、また各入力信号レンジは電源電圧までとなります。オフの状態では、電源電圧までの信号レベルをブロックします。すべてのチャンネルは、ブレーク・ビフォア・メークのスイッチング動作を実行し、チャンネルをスイッチングするときの瞬間的な短絡を防ぎます。設計上、低チャージ・インジェクションになっているため、デジタル入力のスイッチング時のトランジェントがごくわずかになります。
アプリケーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
AN-1024: マルチプレクサのセトリング・タイムとサンプリング・レートの計算方法 (Rev. 0)7/31/2009PDF369 kB
-
ATE（自動試験装置）ソリューション1/1/2000PDF
-
FAQ7/26/2017
-
Switches and Multiplexers Product Selection Guide5/9/2008PDF614 K
ツールおよびシミュレーション
SPICE Models
ADG408 SPICE Macro Models
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

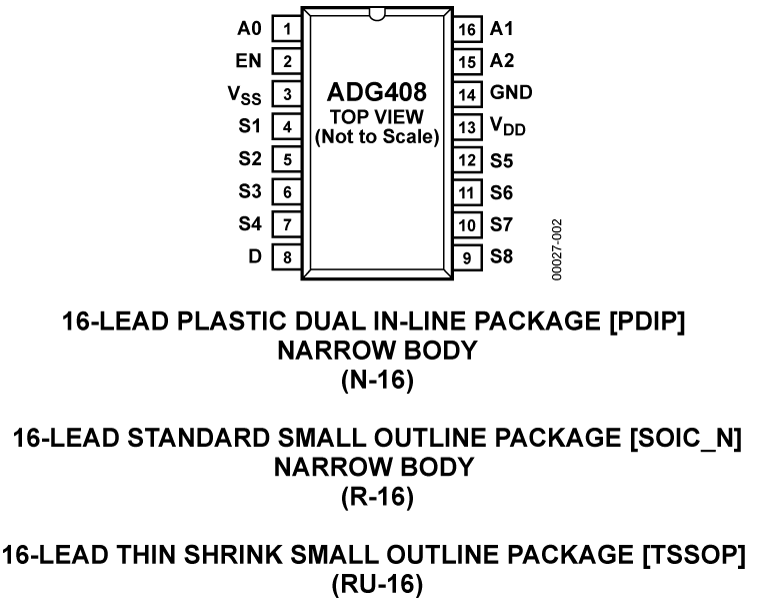

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADG408BCHIPS | 材料宣誓書（MD） | 信頼性データ | none available | |
| ADG408BNZ | 材料宣誓書（MD） | 信頼性データ | 16-Lead PDIP | |
| ADG408BRUZ | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP | |
| ADG408BRUZ-REEL | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP | |
| ADG408BRUZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP | |
| ADG408BRZ | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC | |
| ADG408BRZ-REEL | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC | |
| ADG408BRZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC | |
| ウェハ・ファブリケーション・データ |
