特長
- 最大電源定格：44V
- アナログ信号範囲：VSS ～ VDD

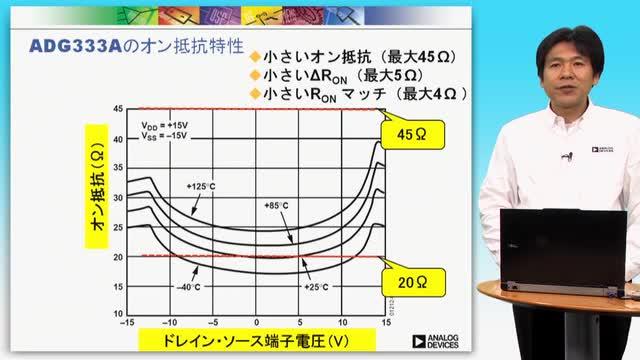

- 小さいオン抵抗（最大45Ω）
- 小さいΔRON（最大5Ω）
- 小さいRONマッチ（最大4Ω）
- 低消費電力
- 高速なスイッチング時間
- tON < 175 ns
- tOFF < 145ns
- 小さいリーク電流（最大5nA）
- 小さいチャージ・インジェクション（最大10pC）
- ブレーク・ビフォア・メーク・スイッチング動作
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADG333A は、独立に選択可能な 4 個のSPDT スイッチから構成されるモノリシック CMOS デバイスです。LC2MOS 製造プロセス用にデザインされ、低消費電力であると同時に高速スイッチングと小さいオン抵抗を提供します。
オン抵抗はフル・アナログ入力範囲で平坦であるため、オーディオ信号のスイッチングで優れた直線性と低歪みを提供します。高速なスイッチング速度により、ビデオ信号のスイッチングにも適しています。CMOS 構造により消費電力が極めて少ないため、携帯型計装機器とバッテリ駆動の計装機器に最適なデバイスになっています。
各スイッチはオンの時、等しく両方向に導通し、電源電圧までの入力信号レンジを持っています。オフ状態では、電源電圧までの信号レベルを阻止します。すべてのスイッチは、マルチプレクサ・アプリケーションで使用するブレーク・ビフォア・メーク・スイッチング動作を行います。デジタル入力を切り替えるときに過度特性を最小にするために元々設計上チャージ・インジェクションが低くなっています。
製品のハイライト- 信号範囲が広い。ADG333A は強化された LC2MOS プロセスで製造されるため、電源レールまでの広い信号範囲を提供。
- 低消費電力。
- RON が小さい。
- 単電源動作。アナログ信号がユニポーラであるアプリケーションに対しては、ADG333A は単電源で動作可能。デバイス仕様は 12 V の単電源で規定
- オーディオとビデオ・スイッチング
- バッテリ駆動のシステム
- テスト装置
- 通信システム
