製品概要
機能と利点
- 44V最大定格
- ±15Vのアナログ信号範囲
- 低オン抵抗(max:115Ω)
- 低リーク電流(typ:0.5nA)
- ブレーク・ビフォア・メークのスイッチング動作
- 単電源動作が可能
- 拡張工業用温度範囲(-40~+85℃)
- TTL / CMOS互換
- DG212の上位互換品
- 16ピンのDIP / SOICおよび20ピンのPLCCパッケージ
製品概要

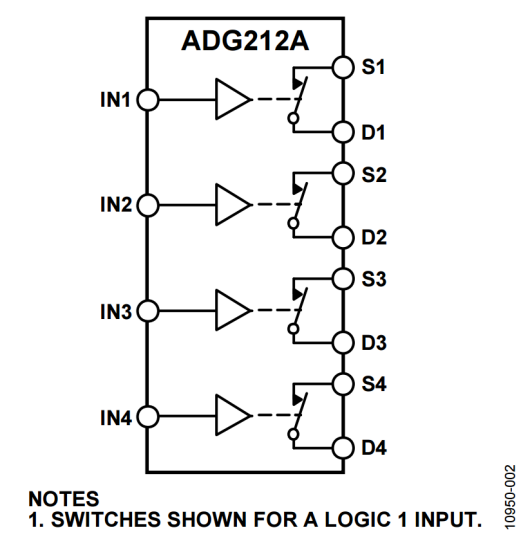

ADG212Aは、個別に選択可能な4つのスイッチで構成されるモノリシックCMOSデバイスです。高度なLC2MOSプロセスに基づく設計により、信号処理能力が±15Vに向上しました。高速のスイッチング速度や低RONも特長になっています。ADG212Aのスイッチは、該当する制御入力のロジックがハイでオンになります。各チャンネルは双方向となっており、また、各入力信号レンジが電源電圧まで拡大します。すべてのスイッチは、マルチプレクサのアプリケーションで使用するためにブレーク・ビフォア・メークのスイッチング動作を実行します。設計上、低チャージ・インジェクションになっているため、デジタル入力のスイッチング時のトランジェントがごくわずかになります。
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。
