ADG1606

マルチプレクサ、16チャンネル/差動8チャンネル、オン抵抗4.5Ω、±5V/+12V/+5V/+3.3V

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$3.88
特長
  • オン抵抗:4.5Ω(typ)
  • オン抵抗平坦性:1.1Ω
  • 両電源動作:±3.3V~±8V
  • 単電源動作:3.3V~16V
  • VL電源が不要
  • 3Vロジック互換入力
  • レールtoレール動作
  • 最大連続電流:378mA(各チャンネルあたり)

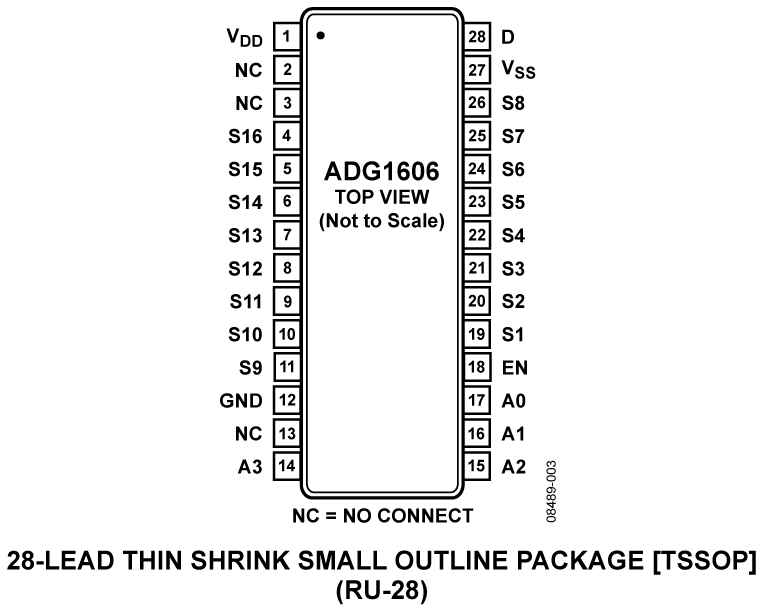

  • 28ピンTSSOPパッケージと32ピン5mm×5mmLFCSPパッケージ

製品概要
show more Icon
ADG1606とADG1607は、モノリシックiCMOS®のアナログ・マルチプレクサで、それぞれシングルエンドの16チャンネルと差動の8チャンネルとなっています。ADG1606は、16入力のうちの1入力が、4ビットのバイナリー・アドレス・ライン(A0、A1、A2、A3)によって決定されて、1つの共通出力にスイッチします。ADG1607は、差動8入力のうちの差動1入力が、3ビットのバイナリー・アドレス・ライン(A0、A1、A2)によって決定されて、1つの共通差動出力にスイッチします。両デバイス上のEN入力は、デバイスをイネーブルまたはディスエーブルするときに使います。ディセーブル状態では、すべてのチャンネルはスイッチ・オフされます。イネーブル状態では、各チャンネルは等しく両方向に導通し、入力信号範囲は電源電圧まであります。

これらのスイッチは超低オン抵抗でオン抵抗平坦性も優れているので、低歪が重要なデータ・アクイジションやゲイン切り替えのアプリケーションに理想的です。またiCMOS®構造により消費電力が極めて少ないため、携帯型、バッテリ駆動の計測機器にも最適な製品といえます。

製品のハイライト

  1. 全温度範囲にわたるオン抵抗:7.5Ω(max)
  2. 最小の歪み:THD+N=0.04%
  3. 3Vロジック互換デジタル入力VINH=2.0V、VINL=0.8V
  4. VLロジック電源が不要

アプリケーション
  • 通信システム
  • 医療機器
  • オーディオ信号のルーティング
  • ビデオ信号のルーティング
  • 自動テスト装置(ATE)
  • データ・アクイジション・システム
  • バッテリ駆動のシステム
  • サンプル・アンド・ホールド・システム
  • リレーの置き換え

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$3.88

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADG1606BCPZ-REEL7
  • HTML
  • HTML
ADG1606BRUZ
  • HTML
  • HTML
ADG1606BRUZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 10, 2014

- 14_0047

Conversion of 5x5mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 10, 2014

- 14_0047

arrow down

Conversion of 5x5mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-28TSSOPEBZ

EVAL-28TSSOPEBZ Evaluation Board

zoom

EVAL-28TSSOPEBZ

EVAL-28TSSOPEBZ Evaluation Board

EVAL-28TSSOPEBZ Evaluation Board

機能と利点

  • 28-lead TSSOP evaluation board
  • Clamp allows the main device to be easily changed
  • Gold pin connectors allow the addition of passive components
  • SMB connectors for the input/output of signals
  • Additional space on-board to allow for prototyping

製品の詳細

The EVAL-28TSSOPEBZ evaluation board evaluates 28-lead TSSOP devices in the Switches and Multiplexers Portfolio that are purchased separately. A clamp is supplied with the EVAL- 28TSSOPEBZ to secure a 28-lead TSSOP device to the evaluation board without the need for soldering, making the board reusable for multiple devices.

A 28-lead TSSOP device can be clamped or soldered to the center of the evaluation board. Each pin of the device has a corresponding link from K1 to K28 that can be set to either VDD or GND. A wire screw terminal supplies VDD and GND. SMB connectors on the board allow additional external signals to be supplied to the device. In addition, there is space available at the top of the board for prototyping.

Full specifications of the device under test (DUT) are available in the corresponding product data sheet, which should be consulted in conjunction with this user guide when using the evaluation board.
