AD8153: 3.2Gbpsのバッファ付き、シングル、マルチプレクサ／デマルチプレクサ・スイッチ (Rev. 0)1/1/2000PDF1372 kB
製品概要
機能と利点
- シングルレーンの2:1マルチプレクサ／1:2デマルチプレクサ
- データレート：3.2Gbps～DC
- 下記のどちらかを介して3.2Gbpsで40インチを超えるFR4バックプレーンを補償
2レベルの入力イコライゼーション
4レベルの出力プリエンファシス - ACまたはDC結合の差動入出力動作
- 低い確定ジッタ：16ps p-p（typ）
- 低いランダム・ジッタ：500fs rms（typ）
- オンチップ終端
- 1:2のデマルチプレクサ機能でユニキャスト／バイキャストに対応
- 全ポート上でのループバック機能
- 3.3Vコア電源
- 柔軟なI/O電源
- 低消費電力：基本的な構成にて200mW（typ）
- 32ピンLFCSPパッケージ
- 動作温度範囲：−40°C ～ +85°C
製品概要

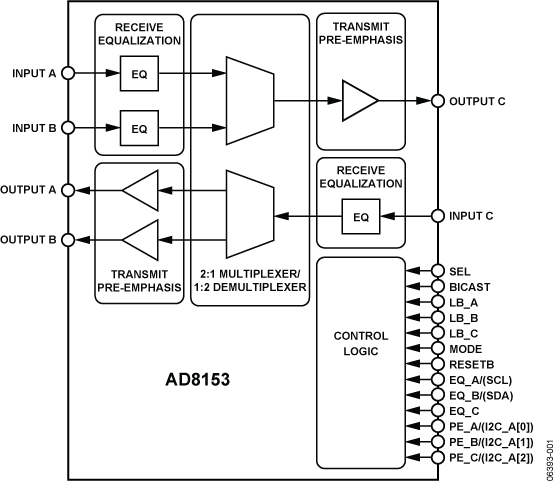

AD8153は、プロトコル不問の非同期シングルレーン2:1スイッチで、3つの差動CML入力と3つの差動CML出力があります。Xstream製品ラインのAD8159は、複数のレーンを必要とする同じようなアプリケーションに適しています。
AD8153は、ポート当たり最大3.2Gbpsのデータレートにより、NRZシグナリング用に最適です。各ポートは、2つのレベルの入力イコライゼーションと4つのレベルの出力プリエンファシスを提供します。
このデバイスは、2:1マルチプレクサと1:2デマルチプレクサで構成されます。動作モードには、ピン・モード、シリアル・モード、ミックスド・モードの3種類があります。ピン・モードでは、外部ピンのみを使用してレーン・スイッチング、イコライゼーション、プリエンファシスを制御します。シリアル・モードでは、I2Cインターフェースを使用して、デバイスを制御したり、補足的なプリエンファシス設定や出力ディスエーブルなどの高度な機能を利用できます。ミックスド・モードでは、高度な機能にアクセスする場合にI2Cを使用しますが、レーン・スイッチングの制御には外部ピンを使用します。
AD8153の主なアプリケーションは、シリアル・リンクのバックプレーン側とライン・インターフェース側の両方で冗長性を実現することです。デバイスは、ユニキャスト／バイキャスト機能を備えているため、1＋1または1:1の冗長性に対応します。
AD8153のバイキャスト・モードとループバック・モードを併せて使用することによって、着信データを複製し、目的のポートとテスト機器に同時に送信して、高速シリアル・リンクをテストできます。
アプリケーション
- 低価格の冗長スイッチ
- SONET OC48/SDH16および低データレート
- バックプレーン上のギガビット・イーサネット
- バックプレーン上のファイバ・チャンネル1.06Gbpsと2.12Gbps
- Serial RapidIO
- PCI Express Gen 1
- バックプレーン上のInfiniband
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
