特長

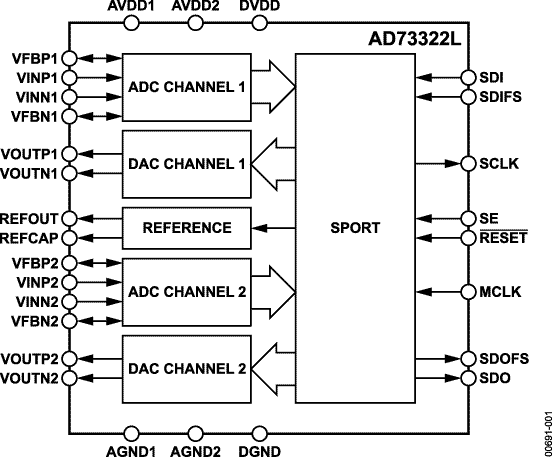

- 16ビットADC 2個内蔵
- 16ビットDAC 2個内蔵
- プログラマブルな入 / 出力サンプル・レート
- ADCのS/N比：75dB
- DACのS/N比：70dB
- 最大サンプル・レート：64kSPS
- クロストーク：－90dB
- プログラマブルな入 / 出力ゲイン
- 小さい群遅延：
ADCチャンネル：25μs（typ）
DACチャンネル：50μs（typ） - フレキシブルなシリアル・ポート
（8チャンネルのI/O、最大4個のデバイスをカスケード接続可能） - 単電源動作：＋2.7～＋5.5V
- 28ピンSOICパッケージを使用
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADCとDACは、それぞれ38dBと21dBの範囲で入出力ゲインを設定できます。リファレンス電圧を内蔵しているため、単電源動作が可能です。
コーデックのサンプル・レートは、64、32、16、8kspsのいずれかを設定できます。マスター・クロックは16.384MHzです。
シリアル・ポート（SPORT）を使用すれば、1個のデバイスまたはカスケード接続された複数のデバイスと業界標準DSPエンジンとのインターフェースが簡単にできます。SPORT転送速度はプログラマブルで、高速DSPエンジンにも低速DSPエンジンにも接続可能です。

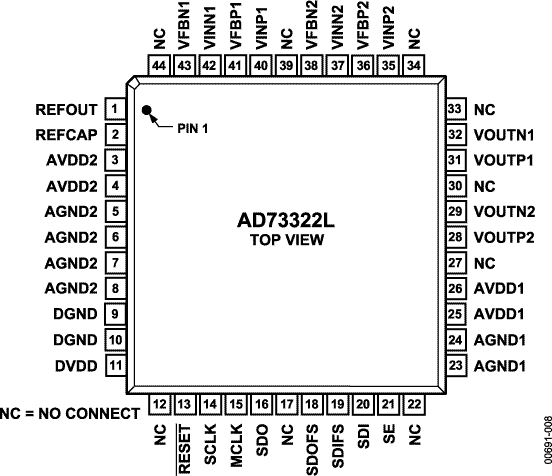

AD73322Lは、28ピンSOIC、TSSOPと44ピンLQFPのパッケージがあります。
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD73322L
資料
Filters
1つが該当
-
すべて
-
データシート
-
アプリケーション・ノート
-
すべて
-
English
データシート
1
アプリケーション・ノート
2
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD73322LARUZ |

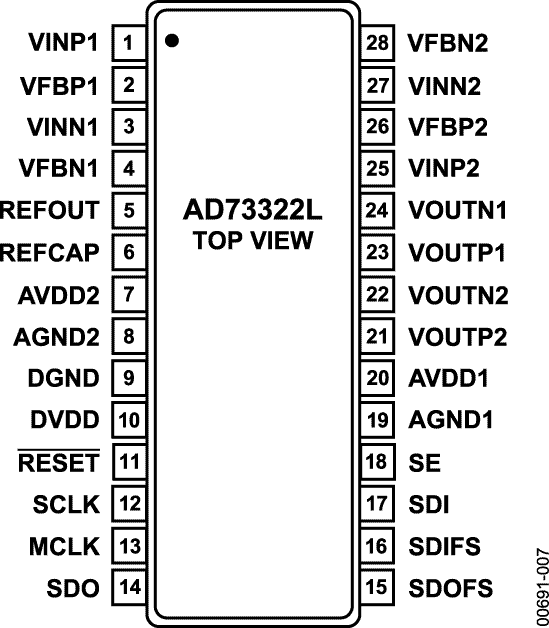

28-Lead TSSOP (4.4mm x 9.7mm)
|
|
|
| AD73322LARZ |

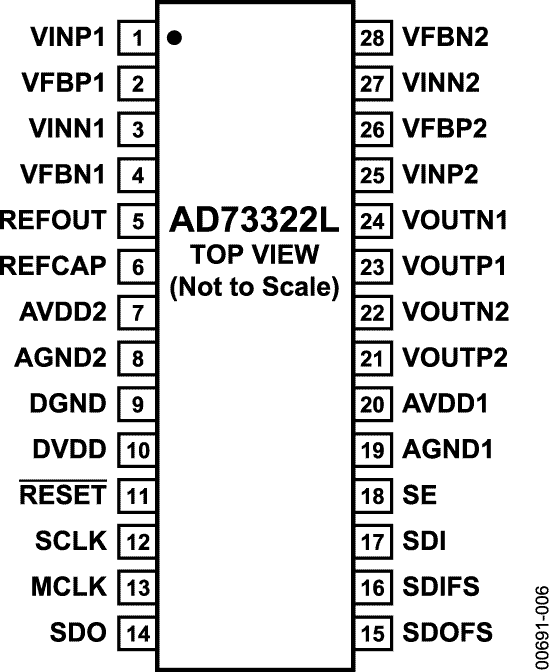

28-Lead SOIC (Wide)
|
|
|
| AD73322LARZ-REEL |
28-Lead SOIC (Wide)
|
|
|
| AD73322LYRUZ |
28-Lead TSSOP (4.4mm x 9.7mm)
|
|
