AD7294-2

新規設計に推奨

モニタ/制御システム、12ビット、マルチ・チャンネルADC/DAC、温度センサー、電流検出機能内蔵

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 3μsの変換時間を持つ12ビット逐次比較型A/Dコンバータ
    4つの指定されていないアナログ入力
    差動/シングルエンド
    VREF, 2 × VREF の入力範囲
  • 2つのハイサイド電流センス入力
    動作範囲：5V～59.4V
    最大ゲイン誤差：0.75%
    入力範囲：±200mV
  • 2つの外部ダイオード温度センサー入力
    測定範囲：-55℃～+150℃
    精度：±2℃
    直列抵抗値のキャンセル機能付
  • １つの内部温度センサー：±2℃精度
  • 内蔵モニタリング機能：
    - 各チャンネルに対するMin/Max値記録用レジスタ
    - プログラマブル・アラート用スレッショールド
    - プログラマブル・ヒステリシス
  • その他の特長については、データシートを参照してください。

AD7294-2は、汎用の監視機能および電流、電圧、温度特性の制御に必要とするすべての機能をシングル・チップ・ソリューションに集積しています。この製品は、シャント抵抗間の電流をモニタリングするための低電圧（±200mV）のアナログ入力センス・アンプ、温度センス入力および、3μsの変換時間を持ったSAR・A/Dコンバータ（ADC）にマルチプレクスされる、4チャンネルの未確定なアナログ入力を内蔵しています。D/Aコンバータ (DAC) とADCの両方をドライブするための、高精度な内部リファレンス電圧も提供されています。4個の12ビット DACは、電圧制御のための出力を提供します。AD7294-2には、アラーム機能用のリミット・レジスタも内蔵されています。この製品は、高電圧に適合するように設計されています：電流センス入力では59.4V、最大15VまでのDAC出力電圧。

AD7294-2は、携帯電話基地局アプリケーションでパワー・アンプの精密制御に必要なすべての機能を提供する集積度の高いソリューションです。これらのタイプのアプリケーションで、このDACはパワー・トランジスタのバイアス電流を制御するための12ビット分解能を提供します。サーマル・ダイオード・ベースの温度センサーは、温度の影響を補償するために内蔵されています。このADC は、ハイサイド電流と温度を監視します。これらすべての機能を1個の64ピンTQFPPパッケージで提供し、-40°C～+105°Cの温度範囲にわたって動作します。

アプリケーション

  • 携帯電話向けベースステーション：
    GSM、EDGE、UMTS、CDMA、TD-SCDMA、W-CDMA、WiMAX
  • 1対多およびその他のRF 送信システム
  • 12 V、24 V、48 V の車載アプリケーション
  • 工業用制御
AD7294-2
モニタ/制御システム、12ビット、マルチ・チャンネルADC/DAC、温度センサー、電流検出機能内蔵
AD7294-2 Functional Block Diagram AD7294-2 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1

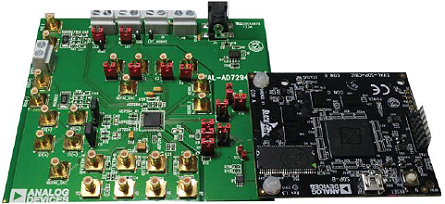

EVAL-AD7294-2

AD7294-2 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Full featured evaluation board for the AD7294-2
  • Various link options
  • PC control in conjunction with evaluation software
  • System demonstration platform (SDP) compatible
  • PC software for control of AD7294-2
  • Serial interface SPI®-/QSPI™-/DSP-compatible

製品詳細

Full details on the AD7294-2 are available in the AD7294-2 data sheet, which is available from Analog Devices, Inc., and should be consulted in conjunction with this user guide when using the evaluation board. Configuration of the various link options is explained in the Evaluation Board Hardware section.


The evaluation board interfaces to the USB port of a PC via the SDP board. Software is available with the evaluation board which allows the user to easily program the AD7294-2.


The kit requires purchasing the controller board for the system demonstration platform ( EVAL-SDP-CB1Z).


SDP-B needs to be ordered with this product. The SDP Controller board is a separate list item in the ordering guide below (EVAL-SDP-CB1Z). If you have not previously purchased an SDP Controller board, please do so to ensure a full evaluation setup.
