AD724

製造中

RGB-NTSC / PALエンコーダ

データシート (Rev. B) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 多彩な機能を1パッケージにし、低価格を実現
  • 電源動作：＋5V
  • FSCクロック、水晶、あるいは4FSCクロックのいずれも使用可能
  • 最少で済む外付け部品、
    外付けのフィルタや遅延ラインが不要、
    DCクランプ機能を内蔵、
    HSYNC＆VSYNCとCSYNCのいずれも使用可能
  • コンポジット・ビデオ出力と分離Y/C（Sビデオ）出力
  • 精度信号および色信号出力をタイムアライン
  • 外部副搬送波に対する位相ロック
  • 75Ωの逆終端した負荷を駆動
  • NTSCまたはPALエンコード・モードをロジックにより選択可能
  • コンパクトな16ピンSOIC

AD724は、NTSC標準またはPAL標準に従って赤、緑、青のカラー・コンポーネント（RGB）信号を適正な輝度信号（ベースバンド振幅）とクロマ信号（サブキャリアの振幅と位相）に変換する、低価格のRGB-NTSC / PALエンコーダです。この2つの出力を合成して、コンポジット・ビデオ出力にします。3つの出力をすべて同時に使用して、75Ωの逆終端ケーブルを駆動できます。ロジック入力はすべてCMOS互換です。AD724は＋5V単電源で動作し、外部の遅延ラインやフィルタは不要です。使用しないときはパワーダウンできます。

AD724は、FSCまたは4FSCクロックを受信します。クロックを使用できないときは、低価格の並列共振水晶発振器（NTSC：3.58MHz、PAL：4.43MHz）とAD724のオンチップ発振器で、必要なサブキャリア・クロックを生成します。AD724は、外部ビデオ・ソースからのサブキャリア・クロックも受信します。

グラフィックス・コントローラのインターフェースはシンプルです。オンチップのXNOR回路は使用可能な垂直同期信号（VSYNC）と水平同期信号（HSYNC）を受信して、コンポジット同期信号（CSYNC）を生成します。また、AD724は、VSYNCを＋5Vに接続し、CSYNC信号をHSYNCピンに加えて標準CSYNC信号を受信します。AD724は、デコード・ロジックを備えているため、正確なバースト挿入のために有効な水平同期パルスを識別できます。

Uクロマ・フィルタ、Vクロマ・フィルタの遅延は、Y信号経路のオンチップ・サンプル・データ遅延ラインと一致します。エイリアシングを防ぐために5MHzのプリフィルタを遅延ラインの前に搭載しており、出力内の高調波を抑えるために5MHzのポストフィルタを遅延ラインの後に追加しています。この2つのローパス・フィルタは、最小パルス・オーバーシュートのために最適化しています。クロマに関連する総輝度遅延をタイムアラインし、テレビのベースバンドに直接入力できるように設計されています。AD724は省スペースのSOICパッケージで提供しており、0～70℃の商用温度範囲で仕様規定しています。

この製品には評価用ボードがあります。製品番号AD724-EBでご注文ください。
AD724
RGB-NTSC / PALエンコーダ

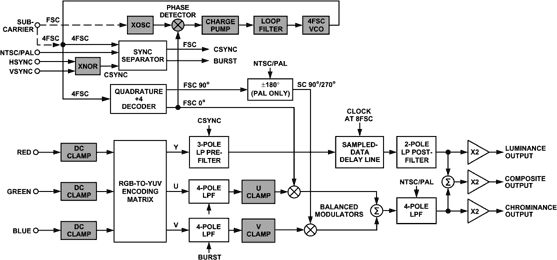

AD724-fbl
