AD723

RGB-NTSC / PALエンコーダ、負荷検出機能、入力終端スイッチ内蔵、2.7～5.5V

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.0)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$4.69
特長
  • NTSC/PALの低価格、全機能内蔵ソルーション
  • コンポジット出力とY/C（S-ビデオ）出力
  • 電流出力は75 Ω負荷を駆動
    • DC結合: TV負荷検出をサポート
    • 出力にて大きなAC結合用コンデンサが不要
    • 無負荷出力ドライバの自己パワーダウン機能
  • RGB終端を可能にするトリプル・スイッチ
  • 遅延ラインと自動調整フィルタを内蔵
  • クロス・カラー・アーティファクトを除去するYトラップ
  • 3V電源動作: 低電力
    • < 100 mW（typ）: コンポジット信号がアクティブ
    • < 150 mW（typ）: Sビデオ信号がアクティブ
    • <1 µA: パワーダウン電流
製品概要
show more Icon

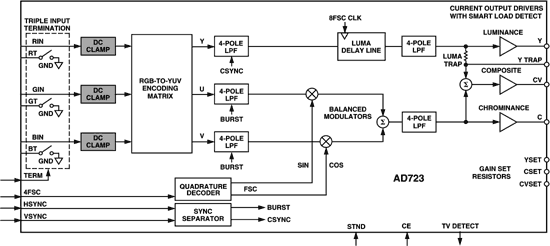

AD723はNTSC / PALテレビ信号を表示するために、赤、緑、青のアナログ・カラー・コンポーネント（RGB）信号を適正な輝度信号、クロマ信号に変換する低価格RGB-NTSC / PALビデオ・エンコーダです。輝度信号（Y）、クロマ信号（C）はSビデオ向けに個別に出力したり、あるいはコンポジット・ビデオ信号（CV）用に合成します。出力はすべて個別に出力可能で75 Ω負荷駆動用に最適化されています。より低消費電力にするためにアクティブ終端が使用されます。

スマート負荷検出機能は未使用出力をパワーダウンするので、外付けTVの有無を連続的にモニタするために使用できます。この機能によりプラグアンドプレイ動作が可能になります。さらに、入力のロジック制御のトリプル・スイッチはRGBモニタが未接続時の様々な負荷条件でのアプリケーション問題を解決します。RGBモニタの未接続時には、ユーザーがR、G、B終端をイネーブルにします。このソルーションではRGBモニタが動作中のビデオ帯域の損失はありません。

PCアプリケーションの場合、グラフィック・コントローラによって（メモリに直接アクセスする）フリッカ・フィルタ支援が提供されます。アンダースキャン補正（ビデオあるいはDVD以外の使用に必要）はRGB出力クロックと同期間隔を選ぶことによりサポートされます。

オプションの輝度トラップ（YTRAP）によって、Y信号中のサブキャリア周波数情報によって生じるクロス・カラー・アーティファクトを低減できます。

AD723は28ピンTSSOPパッケージを採用しており、2.7 V ～ 5.5 Vの電源で動作します。
Show More Arrow image
file データシートを表示 (Rev.0)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$4.69
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD723

資料

5
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • アプリケーション・ノート
  • 製品ハイライト
  • 評価用設計ファイル
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

1

PDF Vector

pdf

更新 10/28/2000
English

AD723: 2.7 V to 5.5 V RGB-to-NTSC/PAL Encoder with Load Detect and Input Termination Switch Data Sheet (Rev.0)

PDFファイルを開く

redirect
678 kB
download

PDFをダウンロード

アプリケーション・ノート

2

PDF Vector

pdf

更新 10/15/2002
English
AN-205: Video Formats and Required Load Terminations redirect icon

241 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 10/15/2002
日本語
AN-205: ビデオ・フォーマットと必要な負荷終端 redirect icon

515 kB

download

PDFをダウンロード

製品ハイライト

1

PDF Vector

pdf

更新 01/01/2000
日本語
アドバンスドTVソリューション redirect icon

評価用設計ファイル

1

PDF Vector

pdf

更新 05/31/2008
English
AD723 Evaluation Board Instructions redirect icon

30 kB

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD723ARUZ 28-Lead TSSOP (4.4mm x 9.7mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD723ARUZ-REEL 28-Lead TSSOP (4.4mm x 9.7mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD723ARUZ-REEL7 28-Lead TSSOP (4.4mm x 9.7mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD723WARUZ-RL7 28-Lead TSSOP (4.4mm x 9.7mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
