AD5273

デジタル・ポテンショメータ、64ポジション、ワンタイム・プログラマブル(OTP)

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$0.91
特長
  • 64ポジション
  • OTP(ワンタイム・プログラミング)セット&フォーゲット
    抵抗値設定―EEMEMの低価格代替品
    OTP実行前に無制限に調整可能
  • 1kΩ、10kΩ、50kΩ、100kΩの端子間抵抗値
  • 小型標準SOT23-8パッケージ
  • 超低消費電力:IDD=5μA(max)
  • 高速セトリング:tS=5μs(typ)パワーオン時
  • I2C互換デジタル・インタフェース

    詳細はデータシートをご参照ください。


製品概要
show more Icon

AD5273は、フューズ・リンク技術の採用によって永続的なプログラム設定を実行する、64ポジションのワンタイム・プログラマブル(OTP)デジタル・ポテンショメータ4です。大部分の機械式Trimmers®および可変抵抗器と同じ電子的調整機能を実行し、また抵抗値を設定する前に調整が無制限に可能です。プログラミング設定は、2線式のI2C互換のデジタル制御入力を使用して行います。書込みモード時に、最終値を決定した後でフューズ溶断コマンドを実行し、その結果ワイパーのポジションを特定の設定位置にフリーズします(これは機械式Trimmersにエポキシを接着する方法と類似しています)。永続的な設定を行うと、通常の動作条件下での電源変動または環境ストレスの発生に関係なく、値は変わりません。永続的なプログラミング設定が正常に実行されたことを検証する目的で、アナログ・デバイセズはOTP確認状態をパターン化し、読出しモード時に2個の確認ビットからフューズの状態を識別できるようにしました。

これに加えて、工場でプログラミング設定を実行するアプリケーション向けに、アナログ・デバイセズはWindows NT、2000、XPの各オペレーティング・システムで動作するデバイス・プログラミング・ソフトウェア2も用意しています。このソフトウェア・アプリケーションは、外付けのI2Cコントローラの置き換えとして効果的で、システム製品を市場に導入するまでの時間を短縮します。

1kΩ、10kΩ、50kΩ、100kΩの抵抗値で、コンパクトな標準の8ピンSOT23パッケージがあり、-40~+105℃の温度範囲で動作します。

独自のOTP機能に加えて、有効分解能、アレイ抵抗値オプション、小型のフットプリントも低価格で提供するので、デジタル・ポテンショメータ全般のアプリケーションに適しています。

評価用キットとソフトウェアがあります。このキットには、工場でのプログラミング設定アプリケーションに広く適合するように変換できるコネクタとケーブルが含まれます。

不揮発性EEMEMで抵抗設定のダイナミック調整を必要とするアプリケーションには、不揮発性メモリ・デジタル・ポテンショメータのAD5231、AD5232、AD5233、AD5235ファミリーとAD5251、AD5252、AD5254、AD5258、AD5259ファミリーを参照してください。

アプリケーション
  • システム・キャリブレーション
  • 電子機器のレベル設定
  • 機械式ポテンショメータとトリマーの置き換え
  • トランスデューサ回路の調整
  • 最大6MHz BW3のプログラマブル・フィルタ


1 OTPは永久設定の前に無制限に調整が可能。
2 アナログ・デバイセズはコンピュータ構成にはかなりの幅があるのでソフトウェアがすべてのシステムで100%互換になっているかどうかは保証できません。
3 1kΩ部品のみに適用されます。
4 デジタル・ポテンショメータ、VR(可変抵抗器)、RDACの用語は同じ意味で使用しています。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$0.91

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5273BRJZ1-REEL7
  • HTML
  • HTML
AD5273BRJZ10-R7
  • HTML
  • HTML
AD5273BRJZ100-R7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 29, 2010

- 10_0091

AD5273 One-Time Programmable Fuse Blow Condition Change - 1k Ohm and 10k Ohm models only

AD5273BRJZ1-REEL7

製造中

AD5273BRJZ10-R7

製造中

2 8, 2010

- 04_0080

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

AD5273BRJZ1-REEL7

製造中

AD5273BRJZ10-R7

製造中

AD5273BRJZ100-R7

製造中

2 4, 2010

- 10_0009

Halogen Free Material Change for SOT_23 Products

AD5273BRJZ1-REEL7

製造中

AD5273BRJZ10-R7

製造中

AD5273BRJZ100-R7

製造中

6 17, 2015

- 15_0099

AD5273 Wafer Fabrication Transfer resulting in OTP Power Supply Specification Change (50K Ohm and 100K Ohm models)

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 29, 2010

- 10_0091

arrow down

AD5273 One-Time Programmable Fuse Blow Condition Change - 1k Ohm and 10k Ohm models only

AD5273BRJZ1-REEL7

製造中

AD5273BRJZ10-R7

製造中

2 8, 2010

- 04_0080

arrow down

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

AD5273BRJZ1-REEL7

製造中

AD5273BRJZ10-R7

製造中

AD5273BRJZ100-R7

製造中

2 4, 2010

- 10_0009

arrow down

Halogen Free Material Change for SOT_23 Products

AD5273BRJZ1-REEL7

製造中

AD5273BRJZ10-R7

製造中

AD5273BRJZ100-R7

製造中

6 17, 2015

- 15_0099

arrow down

AD5273 Wafer Fabrication Transfer resulting in OTP Power Supply Specification Change (50K Ohm and 100K Ohm models)

評価用キット

評価用キット 1

reference details image

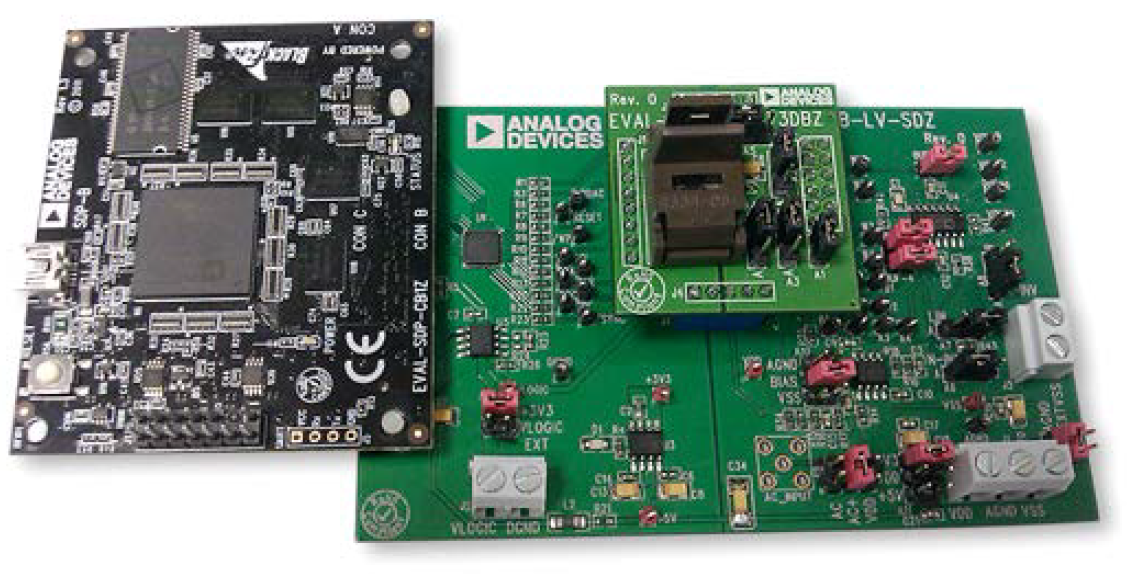

EVAL-AD5273

AD5273 Evaluation Board

zoom

EVAL-AD5273

AD5273 Evaluation Board

AD5273 Evaluation Board

機能と利点

  • Full-featured in conjunction with low voltage digiPOT motherboard (EVAL-MB-LV-SDZ)
  • Various test circuits
  • Various ac/dc input signals
  • PC control via a separately purchased system demonstration platform (SDP-B or SDP-S)
  • PC software for control

製品の詳細

The AD5273 supports single-supply 2.7 V to 5.5 V operation, making the device suited for battery-powered applications and many other applications with superior low temperature coefficient performance.

The on-board socket allows the user to easily replace the device for reprogramming of the OTP memory.

In addition, the AD5273 uses a versatile I2C serial interface that operates in fast mode, allowing speeds of up to 400 kHz.

The EVAL-MB-LV-SDZ can operate in single-supply mode and incorporates an internal power supply from the USB.

Complete specifications for the AD5273 part can be found in the AD5273 data sheet.
