AD5271

デジタル可変抵抗、シングル・チャンネル、256ポジション、抵抗誤差1%

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$1.16
特長
  • シングル・チャンネル、1024/256ポジションの分解能
  • 公称抵抗値:20kΩ、100kΩ
  • 公称抵抗値許容誤差:±1%(max)
  • 50回プログラム可能な(50-T)ワイパー用メモリ
  • レオスタットモードでの温度係数:5ppm/℃
  • 単電源動作:2.7V~5.5V
  • 両電源動作:±2.5V~±2.75V
  • SPI互換インターフェース
  • ワイパー設定値のリードバック機能
  • パワーオン時は50-TPメモリの値でリフレッシュ
  • 10ピン小型MSOPパッケージ(3mm×4.9mm×1.1mm)

製品概要
show more Icon

AD5270/AD5271は、エンドtoエンドの抵抗誤差が1%以下を実現しており、50回プログラムできる(TP-50)メモリを提供します。

業界先端の低い抵抗誤差を保証しますので、オープン・ループ・アプリケーションだけではなく、高精度キャリブレーションやマッチングを必要とするようなアプリケーションを簡素化することができます。

AD5270/AD5271のワイパーの設定は、SPIデジタル・インターフェースを介して制御できます。50-TPメモリに抵抗値をプログラムするまでには調整回数の制限はありません。AD5270/AD5271は他の外部電源は必要とせずに、フューズを切断でき、永久プログラミングのためには50回書き換える機会があります。50-TPの実行期間、永久切断フューズのコマンドは、抵抗値の位置を固定します。(機械式トリーマーをエポキシ剤で固定するように)

AD5270/AD5271は、小型10ピンMSOPパッケージを採用しています。これらの製品は、工業用拡張温度範囲-40℃~+125℃での動作に関して保証されています。

アプリケーション

  • 機械的ポテンショメータの置き換え
  • 計測機器:ゲインとオフセットの調整
  • プログラマブルな電圧-電流変換
  • プログラマブル・フィルタ、遅延、時定数
  • プログラマブル電源
  • センサーのキャリブレーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$1.16

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5271BCPZ-20-RL7
  • HTML
  • HTML
AD5271BRMZ-100
  • HTML
  • HTML
AD5271BRMZ-100-RL7
  • HTML
  • HTML
AD5271BRMZ-20
  • HTML
  • HTML
AD5271BRMZ-20-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 14, 2010

- 10_0354

AD5270 AD5271 Data Sheet Correction to prevent SDO pin malfunction.

AD5271BCPZ-20-RL7

製造中

AD5271BRMZ-100

製造中

AD5271BRMZ-100-RL7

製造中

AD5271BRMZ-20

製造中

AD5271BRMZ-20-RL7

製造中

1 26, 2016

- 15_0176

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

AD5271BRMZ-100

製造中

AD5271BRMZ-100-RL7

製造中

AD5271BRMZ-20

製造中

AD5271BRMZ-20-RL7

製造中

5 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

AD5271BRMZ-100

製造中

AD5271BRMZ-100-RL7

製造中

AD5271BRMZ-20

製造中

AD5271BRMZ-20-RL7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 14, 2010

- 10_0354

arrow down

AD5270 AD5271 Data Sheet Correction to prevent SDO pin malfunction.

AD5271BCPZ-20-RL7

製造中

AD5271BRMZ-100

製造中

AD5271BRMZ-100-RL7

製造中

AD5271BRMZ-20

製造中

AD5271BRMZ-20-RL7

製造中

1 26, 2016

- 15_0176

arrow down

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

AD5271BRMZ-100

製造中

AD5271BRMZ-100-RL7

製造中

AD5271BRMZ-20

製造中

AD5271BRMZ-20-RL7

製造中

5 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

AD5271BRMZ-100

製造中

AD5271BRMZ-100-RL7

製造中

AD5271BRMZ-20

製造中

AD5271BRMZ-20-RL7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

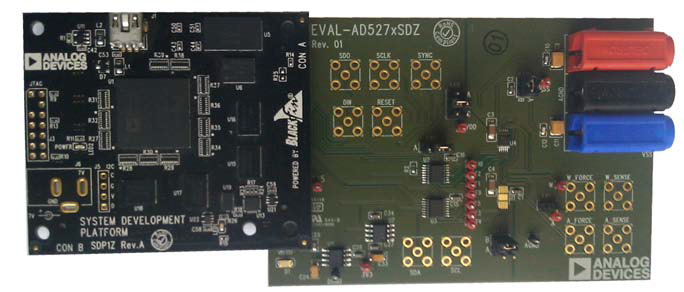

EVAL-AD5270

AD5270 Evaluation Board

zoom

EVAL-AD5270

AD5270 Evaluation Board

AD5270 Evaluation Board

機能と利点

  • Full-featured evaluation board for the AD5270
  • 4-wire ohm measurement capability
  • Various link options
  • PC control via a separately purchased system demonstration platform (SDP)
  • PC software for control
  • 50-times programmable (50-TP)
  • 1% resistance tolerance error

製品の詳細

The AD5270 is a single-channel, 1024-position digital rheostat with less than ±1% end-to-end resistor tolerance error and 50-time programmable memory.


The AD5270 supports a dual-supply ±2.5 V to ±2.75 V operation and a single-supply 2.7 V to 5.5 V operation, making it suited for battery-powered applications and many other applications.


The AD5270 uses a versatile 3-wire serial interface that operates at clock rates up to 50 MHz, and it is compatible with standard SPI, QSPI™, MICROWIRE™, and DSP interface standards.


The EVAL-AD5270SDZ evaluation board can operate in single-supply and dual-supply mode and incorporates an internal power supply from the USB.


Complete specifications for the AD5270 can be found in the UG-094 datasheet.
