AD5243/AD5248: Dual, 256-Position, I2C Digital Potentiometers Datasheet (Rev. C)9/28/2006PDF827 K
製品概要
機能と利点
- 2 チャンネル、256 ポジション
- 両端抵抗値: 2.5 Ω、10 Ω、50 Ω、100 Ω
- パッケージ: 小型の10 ピン MSOT（3 mm × 4.9 mm）
- 高速セトリング時間: tS = 5 µs（typ）、パワーアップ時
- ワイパー・レジスタの完全読出し／書込み
- パワーオン時にミッドスケールにプリセット
- 工場で書き込むアプリケーションの場合uCの換わりにコンピュータ・ソフトウェアを利用可能
- 2.7 ～ 5.5 V の単電源
- 低温度係数: 35 ppm/℃
- 低消費電力、IDD = 6 μA
- 動作温度範囲: －40°C ～ ＋125°C
- 評価用ボードも入手可能

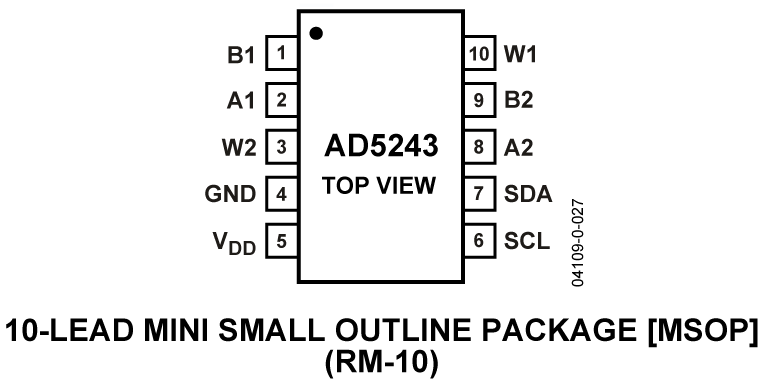

製品概要
AD5243 と AD5248 は、デュアルの 256 ポジション調整アプリケーション向け 3 mm × 4.9 mm 小型パッケージ・ソリューションを提供します。AD5243 は 3 端子の機械式ポテンショメータと同じ調整機能を電子的に行います。AD5248 は 2 端子の可変抵抗器と同じ調整機能を実行します。両端抵抗値（2.5 Ω、10 Ω、50 Ω、100 Ω）が異なる 4 つのタイプがあり、低温度係数デバイスとして精度と安定性に優れた可変抵抗の調整に最適です。ワイパー設定は、I2C 互換のデジタル・インターフェースから制御できます。AD5248 には追加のパッケージ・アドレス・デコード・ピン A0、A1 があり PCB 上で複数のデバイスは同じ I2C の 2 線バスを共有できます。ワイパーと固定抵抗器の一端の間の抵抗は、RDAC ラッチに転送されるデジタル・コードに対して直線的に変化します。（デジタル・ポテンショメータの用語、VR と RDAC は同じ意味で使用されています。）
2.7 V ～ 5.5 Vの電源で動作し、消費電流は 6 µA 未満なので、AD5243/AD5248 は携帯用バッテリ駆動アプリケーションで使用できます。
AD5243/AD5248 を工場でプログラムするアプリケーションに対し、アナログ・デバイセズは Windows® NT/2000/XP 上で動作するデバイス・プログラミング・ソフトウェアを用意しております。このソフトウェアにより外部 I2C コントローラの必要性がなくなり、システムの市場投入時間が短縮されます。AD5243/AD5248 の評価用キットとソフトウェアが入手可能です。このキットにはケーブルと取扱説明書が含まれています。
アプリケーション- システム・キャリブレーション
- 電子式レベル設定
- 新設計での機械式トリマーの置き換え
- 恒久的な工場出荷時プリント回路ボード（PCB）の設定
- 圧力、温度、位置、化学、光の各センサーのトランスデューサの調整
- RF アンプのバイアス
- ゲイン制御とオフセット調整
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
AN-686: I2C®リセットの追加 (Rev. 0)12/16/2003PDF288 kB
-
UG-346: Evaluation Board for the AD5243 Digital Potentiometer12/16/2011PDF952 kB
-
FAQ7/26/2017
-
アプリケーションに最適なdigiPOTを選ぶには3/25/2011PDF1522 kB
-
Understanding and Applying Digital Potentiometers4/10/2017
-
デジタル・ポテンショメータの用途と使い方4/12/2016
-
Analog Microcontroller Forms Heart of Low-Cost, High-Efficiency PA Monitor3/1/2009 アナログ・ダイアログ
ソフトウェア & システム
デバイス・ドライバ
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD5243BRMZ10 | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| AD5243BRMZ10-RL7 | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| AD5243BRMZ100 | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| AD5243BRMZ100-RL7 | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| AD5243BRMZ2.5 | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| AD5243BRMZ2.5-RL7 | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| AD5243BRMZ50 | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| AD5243BRMZ50-RL7 | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| ウェハ・ファブリケーション・データ |
