特長
- 2チャンネル、256ポジション
- エンド・ツー・エンド抵抗：2.5kΩ、10kΩ、50kΩ、100kΩ
- 小型のMSOP-10（3mm×4.9mm）パッケージ
- パワー・オン時での高速セトリング時間：ts=5μs（typ）
- 全ワイパ用レジスタの書き込み/読み出しが可能
- ミッドスケールへのパワーオン・プリセット
- 単電源：2.7～5.5V
- 低温度係数：35ppm/℃
- 低消費電力：IDD＝6µA（max）
- 広い動作温度：－40～＋125℃
- 評価用ボードも供給
- 車載アプリケーション向けの信頼性評価済
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

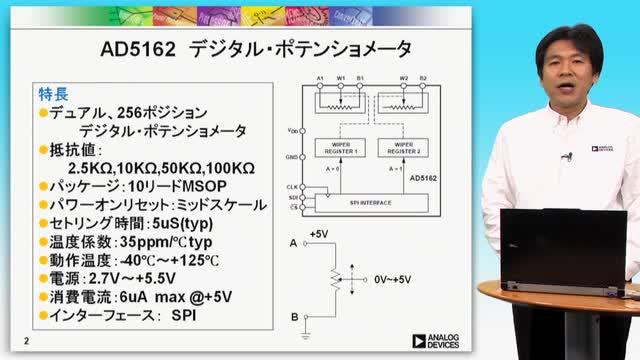

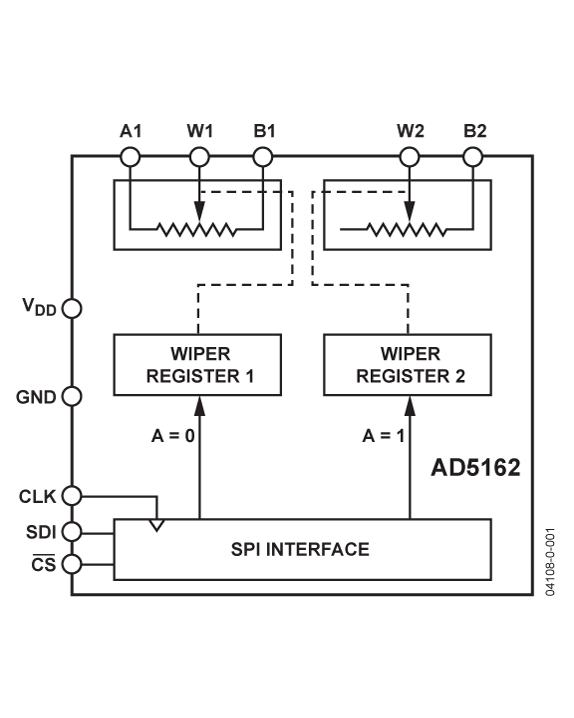

AD51626は3mm×4.9mmの小型パッケージで、デュアルの256ポジション調整アプリケーションに関するソリューションを提供します。このデバイスは、3端子の機械的ポテンショメータと同じ電気的調整機能を実行します。4種の異なった両端子間抵抗値（2.5kΩ10kΩ、50kΩ、100kΩ）が用意されており、これらは低い温度係数を備えており、高精度で高安定な可変抵抗調整にとっては最適な製品といえます。
ワイパーの設定は、SPI互換のデジタル・インターフェースを介して制御できます。ワイパーと固定抵抗の片側端のピンとの間の抵抗値は、RDACラッチに転送されたデジタル・コードに比例して直線的に変化します。
2.7V～5.5Vの電源電圧で動作し、AD5162をポータブルのバッテリー動作アプリケーションで使うために6μA以下しか消費しません。

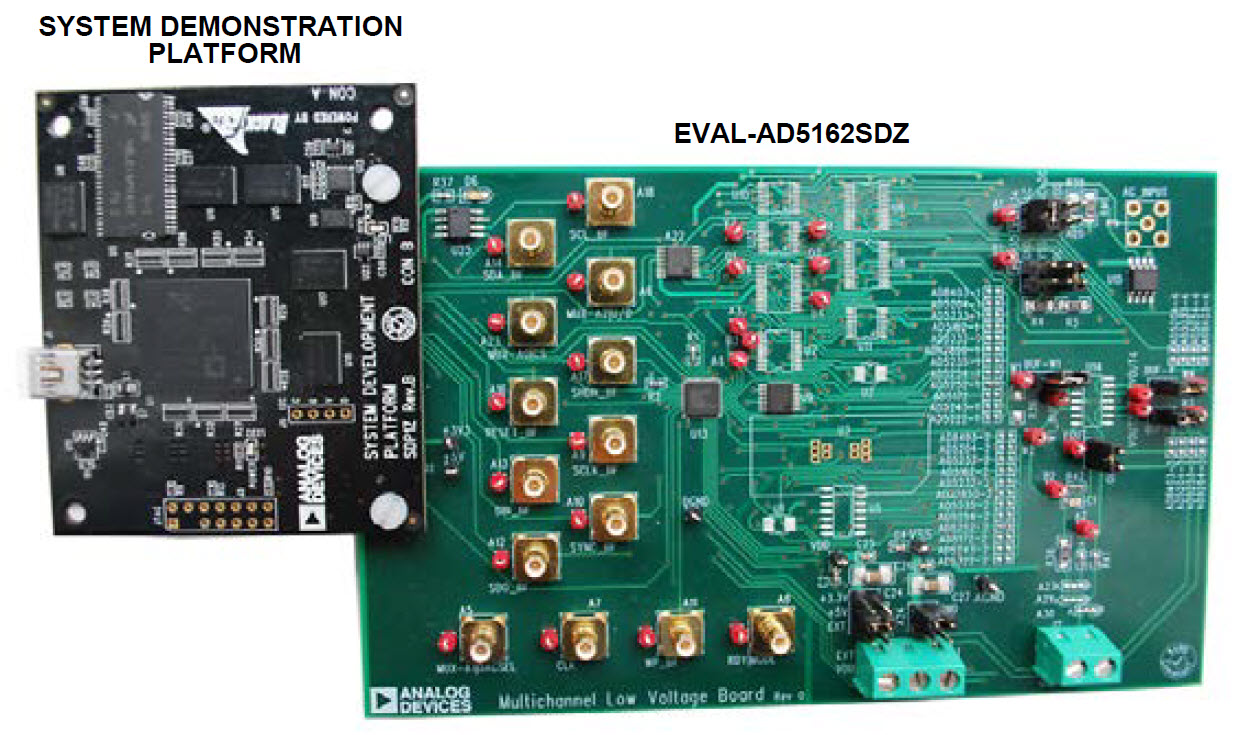

工場でAD5162をプログラムするようなアプリケーション向けに、アナログ・デバイセズは、Windows® NT/2000/XPオペレーティング・システム上で動作する、このデバイス用のプログラミング・ソフトを提供しています。このソフトは、外部SPIコントローラに対する必要事項を効率的に置きかえるため、システムのマーケットへの投入時間を大幅に改善できます。AD5162の評価用キットとソフトは入手可能となっています。このキットには、ケーブルとインストラクション・マニュアルが含まれています。
*用語デジタル・ポテンショメータ、VT、RDACは同じ意味で使用しています。
アプリケーション
- システム・キャリブレーション
- 電子的レベル設定
- 新しい設計での機械式トリマの置き換え
- 工場出荷時のPCBの永久的な設定
- 圧力、温度、位置、化学あるいは光センサーなどのトランスデューサの校正
- RFアンプのバイアッシング
- 車載電子機器の調整
- ゲイン制御とオフセットの調整
