特長
- 256ポジション
- 両端抵抗値：5kΩ、10kΩ、50kΩ、100kΩ

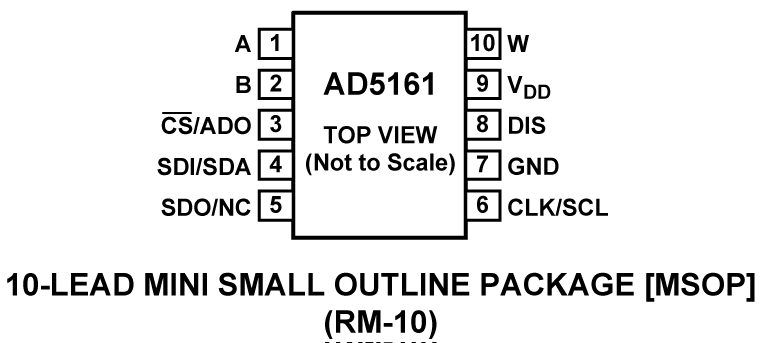

- 小型MSOP-10（3×4.9mm）パッケージ
- I2C またはSPI互換インターフェースがピン設定可能
- 同一バス上に2個使ったときのアドレス・デコード・ピンAD0
- ワイパー・レジスタへの書き込み / 読み出しが自在
- パワーオン時ワイパーを中間値にプリセット
- 単電源動作：＋2.7～＋5.5V
- 低温度係数：45ppm/℃
- 低消費電力：IDD＝8μA
- 広い動作温度範囲：
－40～＋125℃ - SDO出力によって複数デバイスのデイジーチェーン接続が可能
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD5161は256ポジション調整アプリケーションに対応する、小型サイズ（3×4.9mm）パッケージのソリューションです。機械式ポテンショメータまたは可変抵抗器と同じ電子的調整機能を実行します。温度係数が低いので、高精度および高安定性の可変抵抗値調整用として最適です。
ワイパーの設定は、ピンで選択可能なSPIまたはI2C互換のデジタル・インターフェースを介して制御できます。デジタル・インターフェースは、ワイパー・レジスタに現在格納されている制御ワードのリードバックにも使用できます。SPIモードが使われる場合、デバイスはデイジーチェーン（SDOとSDIを結ぶ）構成が可能で、同じ制御ラインにいくつかのデバイスをつなぐことができます。I2Cモードの場合は、アドレス・ピンAD0を使って同一バス上に最大2個のデバイスを使うことができます。これと同じモードでは、コマンドビットを使って、ワイパー位置をミッドスケールにリセットするか、あるいはデバイスを消費電力ゼロのシャットダウン状態にすることが可能です。
2.7～5.5Vの電圧範囲で動作し、消費電流が5µAよりも低く抑えられるので、携帯型のバッテリ駆動アプリケーションで利用できます。
アプリケーション
- 新規設計での機械式ポテンショメータの置換品
- 圧力、温度、位置、化学、光センサーのトランスデューサ調整
- RFアンプのバイアシング
- ゲイン制御およびオフセット調整
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD5161
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
アプリケーション・ノート
-
よく聞かれる質問
-
すべて
-
English
-
中国語
-
日本語
データシート
1
ユーザ・ガイド
1
アプリケーション・ノート
3
263 kB
288 kB
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 1
ユーザ・ガイド 1
アプリケーション・ノート 1
よく聞かれる質問 1
製品選択ガイド 1
デバイス・ドライバ 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD5161BRMZ10 |
10-Lead MSOP
|
|
|
| AD5161BRMZ10-RL7 |
10-Lead MSOP
|
|
|
| AD5161BRMZ100 |
10-Lead MSOP
|
|
|
| AD5161BRMZ100-RL7 |
10-Lead MSOP
|
|
|
| AD5161BRMZ5 |
10-Lead MSOP
|
|
|
| AD5161BRMZ5-RL7 |
10-Lead MSOP
|
|
|
| AD5161BRMZ50 |
10-Lead MSOP
|
|
|
| AD5161BRMZ50-RL7 |
10-Lead MSOP
|
|
- AD5161BRMZ10
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5161BRMZ10-RL7
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5161BRMZ100
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5161BRMZ100-RL7
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5161BRMZ5
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5161BRMZ5-RL7
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5161BRMZ50
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5161BRMZ50-RL7
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 22, 2021
- 21_0001
Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP
AD5161BRMZ10
製造中
AD5161BRMZ10-RL7
製造中
AD5161BRMZ100
製造中
AD5161BRMZ100-RL7
製造中
AD5161BRMZ5
製造中
AD5161BRMZ5-RL7
製造中
AD5161BRMZ50
製造中
AD5161BRMZ50-RL7
製造中
10 30, 2017
- 15_0176
Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines
AD5161BRMZ10
製造中
AD5161BRMZ10-RL7
製造中
AD5161BRMZ100
製造中
AD5161BRMZ100-RL7
製造中
AD5161BRMZ5
製造中
AD5161BRMZ5-RL7
製造中
AD5161BRMZ50
製造中
AD5161BRMZ50-RL7
製造中
5 15, 2012
- 10_0006
Halogen Free Material Change for mini SOIC Products
AD5161BRMZ10
製造中
AD5161BRMZ10-RL7
製造中
AD5161BRMZ100
製造中
AD5161BRMZ100-RL7
製造中
AD5161BRMZ5
製造中
AD5161BRMZ5-RL7
製造中
AD5161BRMZ50
製造中
AD5161BRMZ50-RL7
製造中
2 8, 2010
- 04_0080
Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
AD5161BRMZ10
製造中
AD5161BRMZ10-RL7
製造中
AD5161BRMZ100
製造中
AD5161BRMZ100-RL7
製造中
AD5161BRMZ5
製造中
AD5161BRMZ5-RL7
製造中
AD5161BRMZ50
製造中
AD5161BRMZ50-RL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 22, 2021
- 21_0001
Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP
AD5161BRMZ10
製造中
AD5161BRMZ10-RL7
製造中
AD5161BRMZ100
製造中
AD5161BRMZ100-RL7
製造中
AD5161BRMZ5
製造中
AD5161BRMZ5-RL7
製造中
AD5161BRMZ50
製造中
AD5161BRMZ50-RL7
製造中
10 30, 2017
- 15_0176
Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines
AD5161BRMZ10
製造中
AD5161BRMZ10-RL7
製造中
AD5161BRMZ100
製造中
AD5161BRMZ100-RL7
製造中
AD5161BRMZ5
製造中
AD5161BRMZ5-RL7
製造中
AD5161BRMZ50
製造中
AD5161BRMZ50-RL7
製造中
5 15, 2012
- 10_0006
Halogen Free Material Change for mini SOIC Products
AD5161BRMZ10
製造中
AD5161BRMZ10-RL7
製造中
AD5161BRMZ100
製造中
AD5161BRMZ100-RL7
製造中
AD5161BRMZ5
製造中
AD5161BRMZ5-RL7
製造中
AD5161BRMZ50
製造中
AD5161BRMZ50-RL7
製造中
2 8, 2010
- 04_0080
Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
AD5161BRMZ10
製造中
AD5161BRMZ10-RL7
製造中
AD5161BRMZ100
製造中
AD5161BRMZ100-RL7
製造中
AD5161BRMZ5
製造中
AD5161BRMZ5-RL7
製造中
AD5161BRMZ50
製造中
AD5161BRMZ50-RL7
製造中
ソフトウェアおよび製品のエコシステム
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1
EVAL-AD5161
AD5161 Evaluation Board
製品の詳細
The AD5161 supports single-supply 2.7 V to 5.5 V operation, making the device suitable for battery-powered applications and many applications requiring superior low temperature coefficient performance.
In addition, the AD5161 has a pin-selectable SPI- or I2C-compatible digital interface, which can be used to control the wiper settings or to read back the wiper register content. In SPI mode, the device can be daisy-chained (SDO to SDI), allowing several parts to share the same control lines. In I2C mode, Address Pin AD0 can be used to place up to two devices on the same bus. In this same mode, command bits are available to reset the wiper position to midscale or to shut down the device into a state of zero power consumption.
The EVAL-AD5161DBZ daughter board and the EVAL-MB-LV-SDZ motherboard can operate in single-supply mode and incorporate an internal power supply from the USB.
Complete specifications for the AD5161 can be found in the AD5161 data sheet.
