AD5112

製造中

1チャンネル、64ポジション、I2C、±8％抵抗許容誤差、不揮発性デジタル・ポテンショメータ

データシート (Rev. D) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 公称抵抗許容誤差：最大±8％
  • ワイパー電流：±6mA
  • 可変抵抗器モードの温度係数：35ppm/℃
  • 低消費電力：
    2.5μA（max）＠2.7Vおよび125℃
  • 広帯域幅：4MHz（5kΩオプション）
  • パワー・オンEEPROMリフレッシュ時間：50μs以下
  • データ保存期間：50年＠125℃
  • 百万回の書き込み動作が可能
  • 単電源動作：2.3V～5.5V
  • ロジック電源動作：1.8V～5.5V
  • 広い動作温度範囲：
    －40℃～＋125℃
  • 薄型2mm×2mm×0.55mm、8ピンLFCSPパッケージ

AD5112は、64ポジションの調整を必要とするアプリケーションに対する不揮発性ソリューションを提供します。±8％の低抵抗許容誤差およびAピン、Bピン、W ピンで最大±6mAの電流密度を保証しています。低抵抗許容誤差、低公称温度係数、広い帯域幅を持つため、オープン・ループ・アプリケーションおよび許容値一致アプリケーションが簡素化されます。

新しい低ワイパー抵抗により、抵抗アレイ両端のワイパー抵抗が45Ω（typ）と小さくなります。

ワイパー設定はI2C互換デジタル・インターフェースを経由して制御することができ、このインターフェースはワイパー・レジスタ値とEEPROM値のリードバックにも使用することができます。抵抗許容誤差はEEPROMに格納されるため、0.1％の端子間抵抗許容誤差精度を得ることができます。

AD5112は2mm×2mmのLFCSP パッケージを採用しています。これらのデバイスの動作は、工業用拡張温度範囲－40℃～＋125℃で保証しています。

アプリケーション

  • 機械式ポテンショメータの置き換え
  • ポータブル機器のレベル調整
  • オーディオ・ボリューム制御
  • 低分解能DAC
  • LCDパネルの輝度とコントラストの制御
  • プログラマブルな電圧 / 電流変換
  • プログラマブルなフィルタ、遅延、時定数
  • プログラマブルな電源の帰還抵抗
  • センサー・キャリブレーション
AD5112
1チャンネル、64ポジション、I2C、±8％抵抗許容誤差、不揮発性デジタル・ポテンショメータ
AD5110/AD5112/AD5114 Functional Block Diagram AD5110/AD5112/AD5114 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 2

ツールおよびシミュレーション

IBISモデル 1

評価用キット

eval board
schematic 1

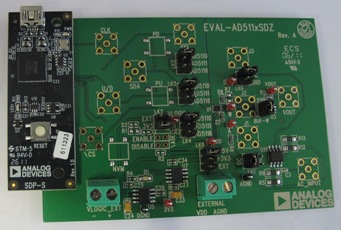

EVAL-AD5110SDZ
