AD5110

1チャンネル、128ポジション、I2C、±8%抵抗許容誤差、不揮発性デジタル・ポテンショメータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$0.90
機能
  • 公称抵抗許容誤差:最大±8%
  • ワイパー電流:±6mA
  • 可変抵抗器モードの温度係数:35ppm/℃
  • 低消費電力:
    2.5μA(max)@2.7Vおよび125℃
  • 広帯域幅:4MHz(5kΩオプション)
  • パワー・オンEEPROMリフレッシュ時間:50μs以下
  • データ保存期間:50年@125℃
  • 百万回の書き込み動作が可能
  • 単電源動作:2.3V~5.5V
  • ロジック電源動作:1.8V~5.5V
  • 広い動作温度範囲:
    -40℃~+125℃
  • 薄型2mm×2mm×0.55mm、8ピンLFCSPパッケージ

製品概要
show more Icon
AD5110は、 128ポジションの調整を必要とするアプリケーションに対する不揮発性ソリューションを提供します。±8%の低抵抗許容誤差およびAピン、Bピン、W ピンで最大±6mAの電流密度を保証しています。低抵抗許容誤差、低公称温度係数、広い帯域幅を持つため、オープン・ループ・アプリケーションおよび許容値一致アプリケーションが簡素化されます。

新しい低ワイパー抵抗により、抵抗アレイ両端のワイパー抵抗が45Ω(typ)と小さくなります。

ワイパー設定はI2C互換デジタル・インターフェースを経由して制御することができ、このインターフェースはワイパー・レジスタ値とEEPROM値のリードバックにも使用することができます。抵抗許容誤差はEEPROMに格納されるため、0.1%の端子間抵抗許容誤差精度を得ることができます。

AD5110は2mm×2mmのLFCSP パッケージを採用しています。これらのデバイスの動作は、工業用拡張温度範囲-40℃~+125℃で保証しています。

アプリケーション

  • 機械式ポテンショメータの置き換え
  • ポータブル機器のレベル調整
  • オーディオ・ボリューム制御
  • 低分解能DAC
  • LCDパネルの輝度とコントラストの制御
  • プログラマブルな電圧 / 電流変換
  • プログラマブルなフィルタ、遅延、時定数
  • プログラマブルな電源の帰還抵抗
  • センサー・キャリブレーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$0.90

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5110BCPZ10-1-RL7
  • HTML
  • HTML
AD5110BCPZ10-500R7
  • HTML
  • HTML
AD5110BCPZ10-RL7
  • HTML
  • HTML
AD5110BCPZ80-1-RL7
  • HTML
  • HTML
AD5110BCPZ80-500R7
  • HTML
  • HTML
AD5110BCPZ80-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 8, 2022

- 22_0192

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

AD5110BCPZ10-1-RL7

製造中

AD5110BCPZ10-500R7

製造中

AD5110BCPZ10-RL7

製造中

AD5110BCPZ80-1-RL7

製造中

AD5110BCPZ80-500R7

製造中

AD5110BCPZ80-RL7

製造中

10 18, 2016

- 16_0036

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

AD5110BCPZ10-1-RL7

製造中

AD5110BCPZ10-500R7

製造中

AD5110BCPZ10-RL7

製造中

AD5110BCPZ80-1-RL7

製造中

AD5110BCPZ80-500R7

製造中

AD5110BCPZ80-RL7

製造中

8 6, 2014

- 13_0244

Assembly and Test Transfer of Select 2x2 and 1.6x1.6 mm Mini-LFCSP Products to STATS ChipPAC China

AD5110BCPZ10-1-RL7

製造中

AD5110BCPZ10-500R7

製造中

AD5110BCPZ10-RL7

製造中

AD5110BCPZ80-1-RL7

製造中

AD5110BCPZ80-500R7

製造中

AD5110BCPZ80-RL7

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 8, 2022

- 22_0192

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

AD5110BCPZ10-1-RL7

製造中

AD5110BCPZ10-500R7

製造中

AD5110BCPZ10-RL7

製造中

AD5110BCPZ80-1-RL7

製造中

AD5110BCPZ80-500R7

製造中

AD5110BCPZ80-RL7

製造中

10 18, 2016

- 16_0036

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

AD5110BCPZ10-1-RL7

製造中

AD5110BCPZ10-500R7

製造中

AD5110BCPZ10-RL7

製造中

AD5110BCPZ80-1-RL7

製造中

AD5110BCPZ80-500R7

製造中

AD5110BCPZ80-RL7

製造中

8 6, 2014

- 13_0244

arrow down

Assembly and Test Transfer of Select 2x2 and 1.6x1.6 mm Mini-LFCSP Products to STATS ChipPAC China

AD5110BCPZ10-1-RL7

製造中

AD5110BCPZ10-500R7

製造中

AD5110BCPZ10-RL7

製造中

AD5110BCPZ80-1-RL7

製造中

AD5110BCPZ80-500R7

製造中

AD5110BCPZ80-RL7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

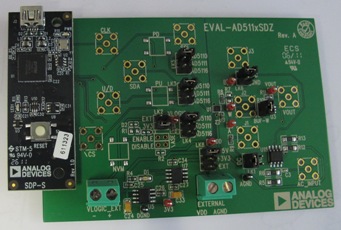

EVAL-AD5110SDZ
