AD1895

サンプル・レート・コンバータ、非同期、ステレオ、192kHz

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.38
特長
  • サンプリング周波数自動検出
  • プログラミングが不要
  • サンプル・クロックのジッタを低減
  • 入力電圧:3.3~5V、コア電源電圧:3.3V
  • 16 / 18 / 20 / 24ビットのデータを入力可能
  • サンプル・レート:192kHz(max)
  • 入力 / 出力サンプル・レート比:7.75:1~1:8
  • バイパス・モード
  • 複数のAD1895のTDMデイジーチェーン接続モード
  • S/N比とダイナミックレンジ(Aウェイト、帯域20Hz~20kHz):128dB
  • THD+N:-122dB(max)
    詳細はデータシートをご参照ください。
製品概要
show more Icon

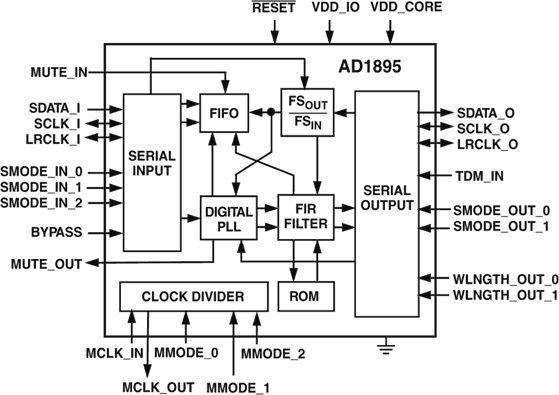

AD1895は、24ビット高性能シングルチップの第2世代非同期サンプル・レート・コンバータ(ASRC)です。最初の非同期サンプル・レート・コンバータ・ファミリー(AD1890~AD1893)での経験をもとに、性能を高め、機能を追加しました。

本製品では、すべての入力周波数とサンプル・レートに対してわずか-115dBのTHD+N、128dBのダイナミック・レンジ、入出力の両方のサンプル・レートとして192kHzのサンプリング周波数、優れたジッタ除去比、1:8のアップサンプリング比、7.75:1のダウンサンプリング比を実現しています。新たな機能としては、複数のAD1895をカスケード接続するためのTDMモードのほか、デジタル信号プロセッサとの優れたインターフェースのために強化したシリアル・フォーマットやバイパス・モードがあります。

アプリケーション

  • ホーム・シアターシステム
  • 車載オーディオ・システム
  • DVD
  • DVD-R
  • CD-R
  • セット・トップ・ボックス
  • デジタル・オーディオ・エフェクト・プロセッサ

マッチド・フェーズ・モードなどの機能を加え、性能をさらに向上させた高度なハイエンド向けサンプル・レート・コンバータについては、AD1896を参照してください。

Why do I need a 140 dB DNR(140dBのDNRが必要な理由 pdf, 43,799 bytes)」を参照してください。
