ADG5243F

アナログ・スイッチ、SPDT、トリプル、ユーザ定義の故障保護と故障検出、0.8 pC QINJ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$4.61
特長
  • ユーザ定義の電源により過電圧レベルを設定
    • 下は−55 V、上は+55 Vまでの過電圧保護
    • 下は−55 V、上は+55 Vまでの電源オフ時の保護
    • ソース・ピンにおける過電圧検出
    • 最小2次電源電圧:4.5 V単電源
    • 割込みフラッグによる故障状態の表示
  • 低チャージ・インジェクション(QINJ):0.8 pC
  • 低ドレイン/ソース・オン容量:10 pF
  • すべての状況下で高ラッチアップ耐性
  • 無デジタル入力時に既知状態
  • アナログ信号範囲:VSS~VDD
    • 両電源動作:±5 V~±22 V
    • 単電源動作:8 V~44 V
    • ±15 V、±20 V、+12 V、 +36 Vでフルの仕様を規定

製品概要
show more Icon

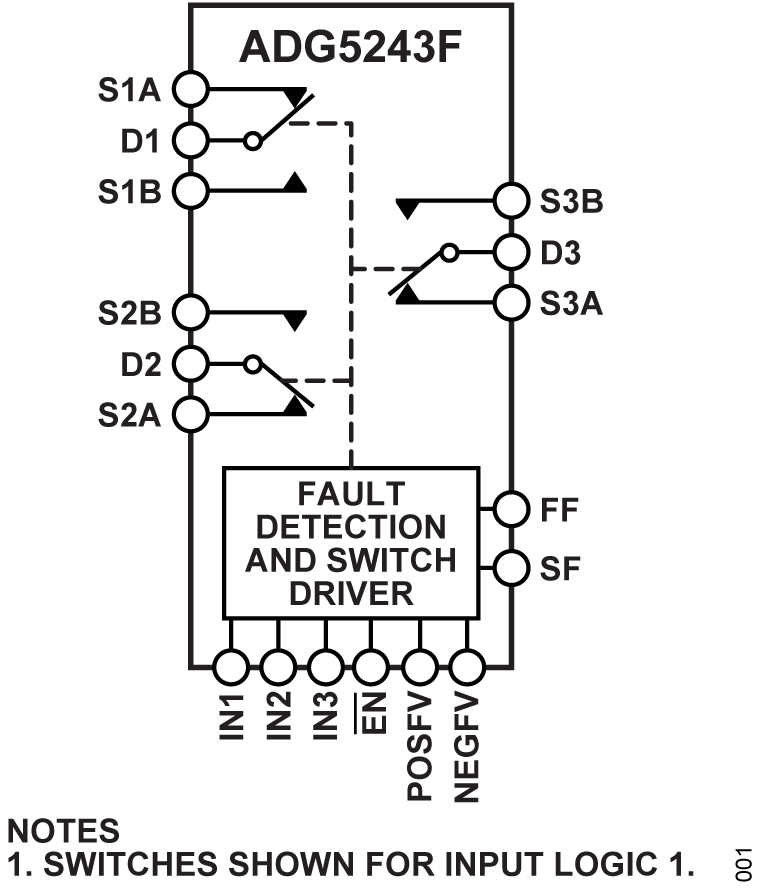

ADG5243Fは3つの独立した選択可能な単極双投(SPDT)スイッチで構成されています。全てのチャンネルは、チャンネルの切り替え時に瞬間的な短絡を防ぐブレーク・ビフォア・メークのスイッチ動作を行います。EN入力は、デバイスをイネーブルまたはディスエーブルにします。ディセーブル状態では、すべてのチャンネルはスイッチ・オフされます。各スイッチはオンの時、等しく両方向に良好に導通し、各スイッチの入力信号範囲は電源電圧まであります。主要電源電圧はオン抵抗プロファイルを決め、2次電源電圧は過電圧保護が動作する電圧レベルを決めます。

電源が投入されていない時には、スイッチはオフ状態を維持し、スイッチ入力はすべて高インピーダンスになります。通常の動作条件下で、いずれかのSxピンのアナログ入力信号レベルが正の故障電圧(POSFV)又は負の故障電圧(NEGFV)をスレッショールド電圧「VT」以上超えた場合、チャンネルはターン・オフし、そのSxピンは高インピーダンスになります。スイッチをオンにすると、その時ドレイン・ピンは超えられた2次電源電圧に引っ張られます。電源投入時と電源未投入時の両方で、グラウンド基準で上は-55 Vまで、下は+55 Vまでの入力信号レベルを阻止します。

これらのスイッチは、極めて小さい容量とチャージ・インジェクションを持つため、低グリッチのスイッチングと高速なセトリングを必要とするデータ・アクイジションとサンプル・アンド・ホールドのアプリケーションに最適なソリューションになります。

このデータシートを通して、IN1/F1のような複数機能をもつピンはピン名をフルで呼称する場合とピンの1機能(たとえばIN1で、その機能のみ関連する時)で呼称する場合がある事に注意してください。


製品のハイライト
  1. ソース・ピンは2次電源電圧以上の電圧に対して下は−55 Vまで、上は+55 Vまで保護されています。
  2. ソース・ピンは電源未投入時に−55 V ~ +55 Vの電圧に対して保護されています。
  3. 過電圧検出によりスイッチの動作状態がデジタル出力に表示されます。
  4. トレンチ・アイソレーションによりラッチアップから保護されます。
  5. 低チャージ・インジェクションとオン容量になるように最適化されています。
  6. ADG5243Fは±5 V ~±22 Vの両電源、又は8 V ~ 44 Vの単電源で動作します。

アプリケーション

  • アナログ入力/出力モジュール
  • プロセス制御/分散制御システム
  • データ・アクイジション
  • 計測機器
  • 航空電子機器
  • 自動テスト装置(ATE)
  • 通信システム
  • リレーの置き換え

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$4.61

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

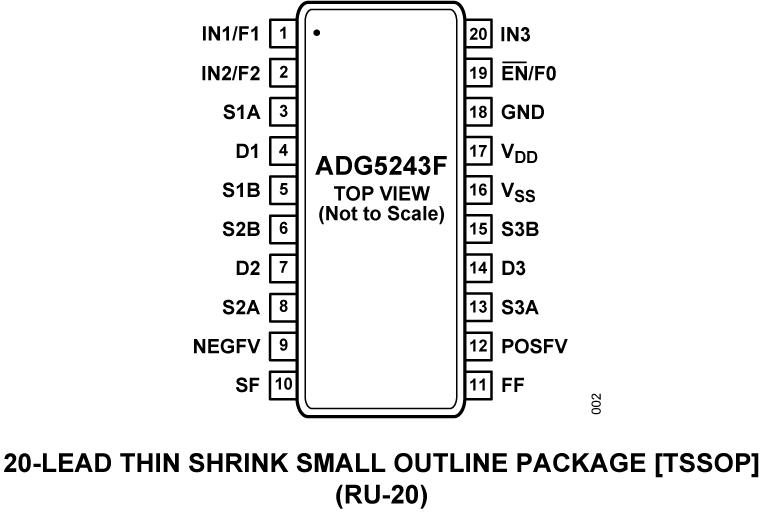

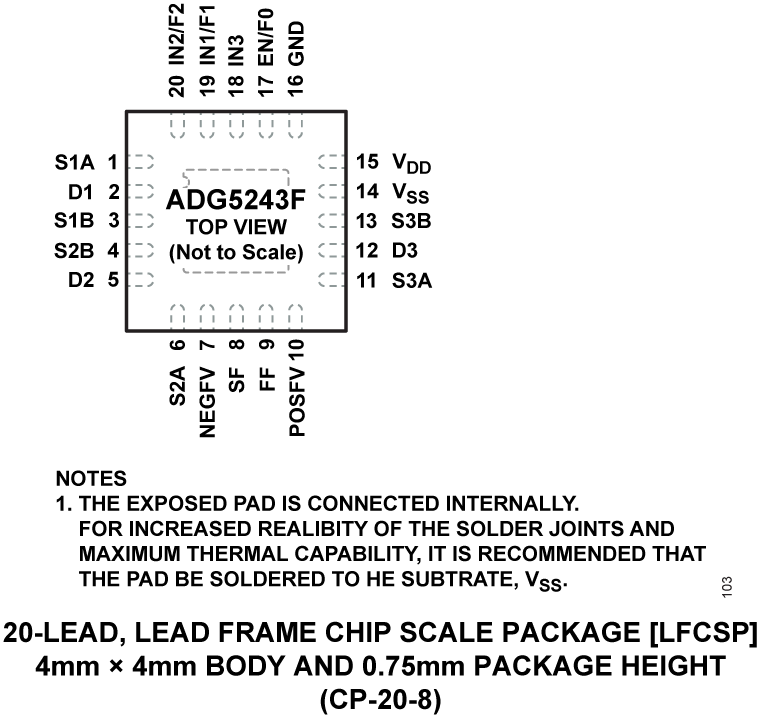

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADG5243FBCPZ-RL7
  • HTML
  • HTML
ADG5243FBRUZ
  • HTML
  • HTML
ADG5243FBRUZ-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 6, 2023

- 23_0010

ADG5208F, ADG5209F, ADG5243F, ADG5248F, ADG5249F Datasheet Specification Change

ADG5243FBCPZ-RL7

製造中

ADG5243FBRUZ

製造中

ADG5243FBRUZ-RL7

製造中

3 22, 2022

- 22_0051

ADG5208F Family Die Revision

4 14, 2021

- 19_0147

CANCELLED: ADG5208F Family Die Revision

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 6, 2023

- 23_0010

arrow down

ADG5208F, ADG5209F, ADG5243F, ADG5248F, ADG5249F Datasheet Specification Change

ADG5243FBCPZ-RL7

製造中

ADG5243FBRUZ

製造中

ADG5243FBRUZ-RL7

製造中

3 22, 2022

- 22_0051

arrow down

ADG5208F Family Die Revision

4 14, 2021

- 19_0147

arrow down

CANCELLED: ADG5208F Family Die Revision

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

EVAL-ADG5243F

ADG5243F Evaluation Board

zoom

EVAL-ADG5243F

ADG5243F Evaluation Board

ADG5243F Evaluation Board

機能と利点

  • Supply voltages
    Dual supply: ±5 V to ±22 V
    Single supply: 8 V to 44 V
  • Protected against overvoltage on source pins
    Signal voltages up to −55 V and +55 V
  • LED for visual overvoltage indication
  • Parallel interface compatible with 3 V logic
  • On-board LDO regulator for digital supply and control, if required

製品の詳細

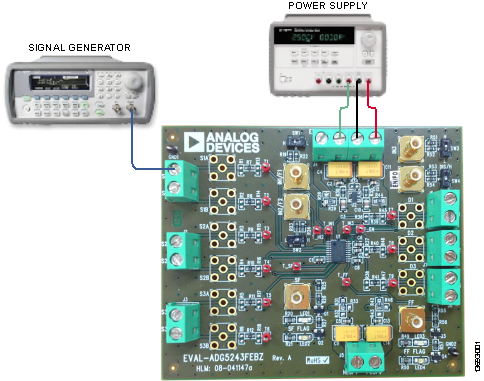

The EVAL-ADG5243FEBZ is the evaluation board for the ADG5243F, which features three independently controlled single-pole/double-throw (SPDT) switches. The ADG5243F has overvoltage detection and protection circuitry on the source pins and is protected against signals up to −55 V and +55 V in both the powered and unpowered states.


The ADG5243F is soldered to the center of the evaluation board, and screw terminals are provided to connect to each of the source and drain pins. Three screw terminals power the device, and a fourth terminal provide a user defined digital voltage, if required. Alternatively, a low dropout (LDO) regulator is provided for 5 V digital voltage control and to supply the LED, which is mounted to provide visual indication of the fault status of the switch.


Full specifications on the ADG5243F are available in the product data sheet, which should be consulted in conjunction with UG-894 when using the evaluation board.
