製品概要

機能と利点

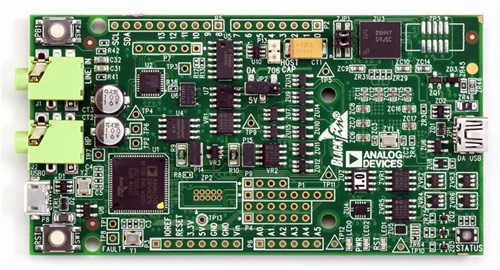

  • ADSP-BF706 EZ-KIT Mini の特長:
    • ADSP-BF706 Blackfin プロセッサ
      • 400 MHz/800 MMAC のパフォーマンスで <100 mW
      • 1160 kB オンチップ SRAM（136 kB L1、1 MB L2）
      • 88 ピン LFCSP（QFN）パッケージ
    • 小型のフォーム・ファクタ:4 インチ × 2 インチ（10 cm × 5 cm）
    • 4 MB クワッド SPI フラッシュ
    • ADAU1761 SigmaDSP® ロー・パワー・ステレオ・オーディオ・コーデック
      • ライン入力およびヘッドフォン・ジャック
    • ADSP-BF706 への Direct USB 2.0 HS PHY インターフェース
    • EPPI0、SPORT、SPI、I2C、タイマー、および GPIO 用外部接続
    • 個別の USB インターフェース経由でのオンボード・デバッグ・エージェント（JTAG/SWD）
    • その他の特長
      • USB バス給電
      • プッシュボタンと LED
      • SPI マスターにストラップされたブート・モード
      • プロセッサの電流測定用の抵抗
      • Arduino Uno R3 接続互換性
  • CrossCore® Embedded Studio ソフトウェア・ツール
    • 機能豊富な開発スイートとボード・サポート・パッケージ
    • 完全なリアルタイム・デバッグ機能
    • フル機能の 1 年間評価ライセンス

製品概要

アナログ・デバイセズは、多数のリアルタイム・アプリケーションをターゲットとした低価格、ロー・パワーの DSP 評価プラットフォームを開発しました。ADSP-BF706 EZ-KIT Mini® は、業界をリードするロー・パワー Blackfin® プロセッサ・ファミリーの最新エントリーだけでなく、ADI の最適化開発ツールとサード・パーティ・ソフトウェアも利用します。オンボードの高品質オーディオ接続、複数の拡張オプション、および内蔵デバッグ・エージェントにより、EZ-KIT Mini は、複数のアプリケーションに対応する、完全な小型のフォーム・ファクタ、低価格のスターター・プラットフォームを設計者に提供します。


ADSP-BF706 Blackfin プロセッサは、クラス随一の 800 MMACS の処理パワーを 100 mW 未満で実現する高性能 DSP です。USB を始めとするグル―レスな接続オプションと 1 MB を超える内部 SRAM により、BOM コストを削減し、多くのアプリケーションで外部メモリを不要にします。強化された Blackfin+ コアを使用することにより、性能、電力効率、メモリ統合、高度なセキュリティ、および優れた価値が実現され、設計者は消費電力に厳しい新しい使用事例に高度な 16 および 32 ビット処理を組み込むことができます。


ADSP-BF70x のターゲット・アプリケーションには、以下のものが含まれます。
  • ポータブル・オーディオ、DJ 機器、およびエフェクト
  • 車載向けオーディオおよびセンサー
  • ポータブル通信
  • 軍事および航空宇宙
  • ポータブル・ヘルスケア
  • インテリジェント照明および在宅検出*
  • 工業用画像処理および生体認証*
* 高度な画像処理ベースのスターター・システムについては、ADI の ADSP-BF707 BLIP を参照してください。
