広帯域ソリューション

ADRV9002NP/W1/PCBZおよびADRV9002NP/W2/PCBZは、ADRV9002デュアルチャンネル狭帯域／広帯域RFトランシーバーのデモンストレーション用に設計された無線カードです。この無線カードは、デバイス評価用の2x2トランシーバー・プラットフォームを提供します。高効率電源回路ボードや高性能クロック/MCU分配など、この無線カードを動作させるために必要なペリフェラルはすべて無線ボードに搭載されています。無線カードの1つをFMCコネクタを介してFPGAマザーボードに接続すれば、フル機能のADRV9002評価用プラットフォームが完成します。

回路図/CAD/BOM/S-パラメータ/IBISファイル

このハードウェアはTESソフトウェアと共に使用すると、ADRV9003およびADRV9004トランシーバーをエミュレートできます。ADRV9003またはADRV9004トランシーバーをTESで選択すると、特定のトランシーバーに合うよう調整された必要な初期化シーケンスをソフトウェアにより生成することができます。

ADRV9026無線カードは、クワッド・チャンネル広帯域RFトランシーバーADRV9026をご紹介するために設計された無線カードです。この無線カードを使用すると、デバイス評価用の4 × 4トランシーバー・プラットフォームを使用できます。独立した高効率電源回路ボードや高性能クロッキング・ソリューションなど、この無線カードの動作に必要なペリフェラルはすべて無線ボードに搭載されています。無線カードの1つをFMCコネクタでFPGAマザーボードADS9-V2EBZに接続すれば、全機能内蔵型ADRV9026評価用プラットフォームの完成です。ADRV9026評価用キットはADRV9010の性能評価にも使用できます。

ADRV9009-W/PCBZ は、最も広い帯域幅で最高性能の統合型 RF トランシーバー ADRV9009 をご紹介するために設計された無線カードです。この無線カードは、無線ソリューションのデバイス評価とラピッド・プロトタイピング用のシングル 2 × 2 トランシーバー・プラットフォームを提供します。高効率スイッチャのみの電源ソリューションや高性能クロッキング・ソリューションなど、この無線カードの動作に必要なペリフェラルはすべてボードに搭載されています。ADRV9009-W/PCBZ は、デュアル・レシーバー、オブザベーション・レシーバー付きデュアル・トランスミッタのシングルチップ TDD ソリューションです。

ADRV9009-W/PCBZ は、75 MHz ～ 6 GHz という広いチューニング範囲で動作しますが、RF 性能は非常に広帯域のフロント・エンド・マッチングによって調整されます。このボードは主に、カスタム・ハードウェア完成前にシステム・チェックを行い、ソフトウェア・チームが各種波形の生成を行うことを目的としています。目的はあくまで設計者が波形を確認することであり、性能面で 1 dB や 1% の EVM の違いを最終調整することではありません。

ADRV9008-1W/PCBZ は、ADRV9008-1 をご紹介するための評価用キットで、75 MHz ～ 6 GHz のチューニング範囲で動作するデュアル・レシーバーを搭載しています。ADRV9008-2W/PCBZ は、ADRV9008-2 をご紹介するための評価用キットで、75 MHz ～ 6 GHz のチューニング範囲で動作するオブザベーション・レシーバー付きデュアル・トランスミッタを搭載しています。

ADRV9008/ADRV9009の評価およびプロトタイピング用のプラットフォーム

アナログ・デバイセズは、評価、プロトタイピング、およびリファレンス設計用にフル・セットのソフトウェアとハードウェアのツールを提供しています。利用可能なハードウェアとソフトウェアのツールの概略を以下の表に示します。

The ADRV9371-N/PCBZ and ADRV9371-WPCBZ are radio cards designed to showcase the AD9371, a high performance wideband integrated RF transceiver intended for use in RF applications such as 4G base station, test and measurement applications and software defined radios. The radio cards provide hardware engineers, software engineers and system architects with a single 2x2 transceiver platform for device evaluation and rapid prototyping of radio solutions. All peripherals necessary for the radio card to operate including a high efficiency switcher only power supply solution, and a high performance clocking solution are populated on the board.

Both narrow tuning range and wide tuning range options exist.

The ADRV9371-N/PCBZ is optimized for performance over a narrow tuning range1.8GHz – 2.6GHz. It will exhibit diminished RF performance on tuned RF frequencies outside of this band. This board is primarily intended to provide RF engineers with the ability to connect the AD9371 to an RF test bench (Vector Signal Analyzer, Signal Generator, etc.) and achieve its optimum performance.

The ADRV9371-W/PCBZ operates over a wide tuning range 300MHz – 6GHz, however the RF performance is tempered by the very wide band front end match. This board is primarily intended for system investigation and bringing up various waveforms from a software team before custom hardware is complete. The objective being for designers to see waveforms, but not being concerned about the last 1dB or 1% EVM of performance.

The board interfaces to the Xilinx ZC706 motherboard (EK-Z7-ZC706-G) (ordered separately).

ADRV9375-N/PCBZ とADRV9375-W/PCBZは、3G/4G スモール・セルと Massive MIMO を対象とする、内蔵 DPD を搭載した最初の広帯域 RF トランシーバAD9375 をご紹介するために設計された無線カードです。この無線カードは、無線ソリューションのデバイス評価とラピッド・プロトタイピング用のシングル 2x2 トランシーバ・プラットフォームを提供します。高効率スイッチャのみの電源ソリューションや高性能クロッキング・ソリューションなど、この無線カードの動作に必要なペリフェラルはすべてボードに搭載されています。また、DPD 評価用パッケージにはサード・パーティの PA 評価用カードも含まれています。

ADRV9375-N/PCBZ はADRV9371-N/PCBZと同じマッチング回路です。

ADRV9375-W/PCBZは ADRV9371-W/PCBZと同じマッチング回路です。

詳細についてはここをクリックしてください。

ADRV-DPD1/PCBZは、1パスあたり24dBmの2 mm×2 MIMO（Multiple Input Multiple Output）無線ボードで、デジタル・プリディストーション（DPD）を搭載した高集積の無線周波数（RF）トランシーバーAD9375を使用しています。この無線ボードは、デュアル・コネクタ・インターポーザ・ボードと共に使用するように設計されており、このインターポーザ・ボードは、Linux^®バリアントを実行するデュアル・コアARM Cortex^®-A9プロセッサを組み込んだXilinxのZynq™-7000 FPGA（フィールド・プログラマブル・ゲート・アレイ）に対応する、EVAL-TPG-ZYNQ3またはXilinx^®やAvnetの評価用ボードとインターフェースします。

AD9375のスモール・セル評価用ソフトウェア（SCES）である、AD9375スモール・セル無線リファレンス設計の評価用ソフトウェアGUIにより、ADRV-DPD1/PCBZボードの設定および制御が可能です。なお、Mykonosトランシーバー評価用ソフトウェア（MTES）およびDPD GUI（グラフィカル・ユーザ・インターフェース）ソフトウェアは、ADRV-DPD1/PCBZと互換性がありません。

AD9375の全仕様については、アナログ・デバイセズのAD9375データシートを参照してください。評価用ボードを使用する際は、そのユーザ・ガイドを併せて参照してください。

• あらゆるソフトウェア設計無線アプリケーションに適した汎用設計
• MIMO 無線
• 送信ビームフォーミングおよび受信到来角検出
• ポイント to ポイント通信システム
• フェムトセル／ピコセル／マイクロセル基地局

In the wideband configuration, the AD-FMCOMMS4-EBZ will operate over the full 70 MHz to 6 GHz tuning range of the AD9364, however, the RF performance expectations of this configuration must be tempered with the very wide band front end. It will meet the AD9364 datasheet specifications at 2.4 GHz, but does not over the entire RF tuning range that the board can support. Typical performance data for the platform’s entire tuning range is published within the board documentation. This configuration is primarily intended for system investigation and bringing up various waveforms from a software team before custom hardware is complete. The objective being for designers to see waveforms, but not being concerned about the last 1dB or 1% EVM of performance.

The AD-FMCOMMS4-EBZ can also be user-configured for optimum performance in the 2400 – 2500 MHz band. In this configuration it may exhibit diminished RF performance on tuned frequencies or programmed configurations, outside of this band. This configuration is primarily intended to provide RF engineers with the ability to connect the AD9364 to an RF test bench (Vector Signal Analyzer, Signal generator, etc.) and achieve its optimum performance. The AD-FMCOMMS4-EBZ is a high-speed 1 x 1 agile RF transceiver analog FMC module software-tunable over the 56 MHz to 6 GHz band.

The pair of radios in the ADRV-PACKRF kit provides a radio frequency (RF) platform to software developers, system architects, algorithm developers, and product teams who want a single platform that operates over a wide tuning range (70 MHz to 6 GHz) with a wide bandwidth (200 kHz to 56 MHz). The open source hardware device language (HDL) and Linux software can stream to MATLAB^®, Simulink^®, or GNU Radio and allows algorithm deployment to the built in the field programmable gate array (FPGA). The radio modules accelerate development from initial evaluation and concepts to prototype to field deployment.

Included with the radio module is a complete single carrier modem reference design. The modem is designed as a constantly transmitting frequency division duplexing (FDD) system with a single transmit channel (uplink) and a single receive channel (downlink), enabling a single bidirectional point-to-point link between two nodes. A complete wireless video link can be demonstrated with the webcams provided in this kit between disjoint nodes.

The radio is contained inside an aluminum enclosure with access to connections for power, Ethernet, USB, OLED display, audio, and micro SD card. The antennas connect to SMAs on the back of the device for transmit (Tx), receive (Rx), Tx monitoring, and global positioning satellite (GPS) input/outputs.

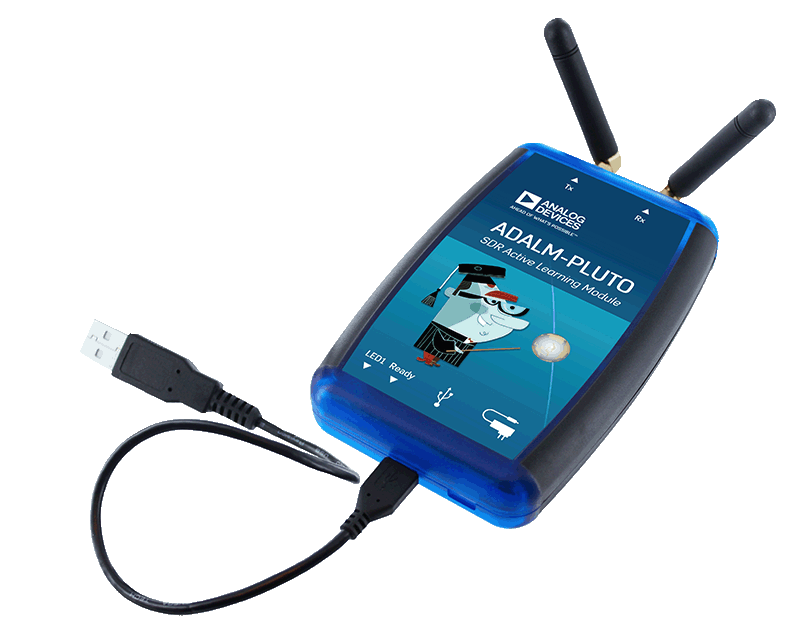

ADALM-PLUTO アクティブ・ラーニング・モジュール（PlutoSDR）は、電子工学の学習者がソフトウェア無線（SDR）、無線周波数（RF）、無線通信の基礎を学ぶことができる、使いやすいツールです。あらゆるレベルやバックグラウンドの学生向けに設計されたこのモジュールは、独学で学びたい人も、教室での学習にも使用することができ、電子工学を学ぶ学生がリアルな世界の RF や通信に関する基礎を習得する助けとなります。

RF の理論と実際を結び付けます

PlutoSDR は動く実験室としての役割を果たし、ホストとともに使用すれば、教室での学習内容を補強することができます。PlutoSDR がサポートする数多くのソフトウェア・パッケージのなかには、MATLAB と Simulink の 2 つがあります。PlutoSDR は使いやすいグラフィック・ユーザー・インターフェース（GUI）を利用し、短期間での学習と効率的な作業が可能になるだけでなく、さらに深く探究することもできます。

教師、学生、独学で学びたい人向けに用意されています

PlutoSDR は、双方向で独立した受信チャンネルと送信チャンネルがあります。毎秒最大 61.44 メガサンプル（MSPS）で 325 MHz ～ 3800 MHz の RF アナログ信号を送受信できるアクティブ・ラーニング・モジュールとなっています。シャツのポケットに入れて持ち運べるほど小型ですが、PlutoSDR は必要な機能をすべて内蔵しており、デフォルトのファームウェアによりUSB 電源だけで使用できます。PlutoSDR は libiio ドライバを使用しているため、OS X^®、Windows^®、Linux^® に対応しており、さまざまなデバイス上で学習や研究を進めることができます。

SDR ベース・プロジェクト用のオンライン・チュートリアルが豊富にあり、ADS-B 航空機位置通報システム、NOAA および Meteor-M2 気象衛星画像の受信、GSM 解析、TETRA 信号のリスニング、ページャ・メッセージのデコーディング、その他さまざまなテーマを対象とする PlutoSDR の実験材料や学習教材を利用することができます。

※ご使用頂く際の注意事項
本製品を使用する際には、電波法等、関連する法規制をご確認、遵守いただきますようお願いいたします。
アナログ･デバイセズは、お客様の本製品のご使用等に関する一切の責任を負いかねます。上記をご了承の上、ご購入いただきますようお願いいたします。
また、日本における電波利用に関する法規制等の詳細は、総務省の電波利用ホームページをご参照ください。

ADRV9364-Z7020 SDR 1x1 System-On-Module (SOM) is a Software Defined Radio (SDR) that combines the Analog Devices AD9364 integrated RF Agile Transceiver^™ with the Xilinx Z7020 Zynq^®-7000 All Programmable SoC.

ADRV9364-Z7020 offers a wideband single receive and transmit path in the 70 MHz to 6.0 GHz range, making it ideal for prototyping across a broad range of fixed and mobile SDR applications.

ADRV9364-Z7020 combines the RF signal path with the high-speed programmable logic. It also forms the RF-to-baseband signal processing core of a wireless communications system, allowing the designer to focus on application specific differentiating features.

ADRV9364-Z7020 has available carrier cards for fast prototyping and is supported by simulation and code generation tools that integrate seamlessly with Xilinx Vivado^® Design Suite.

ADRV9364-Z7020 enables reduced time to market of SDR product designs.

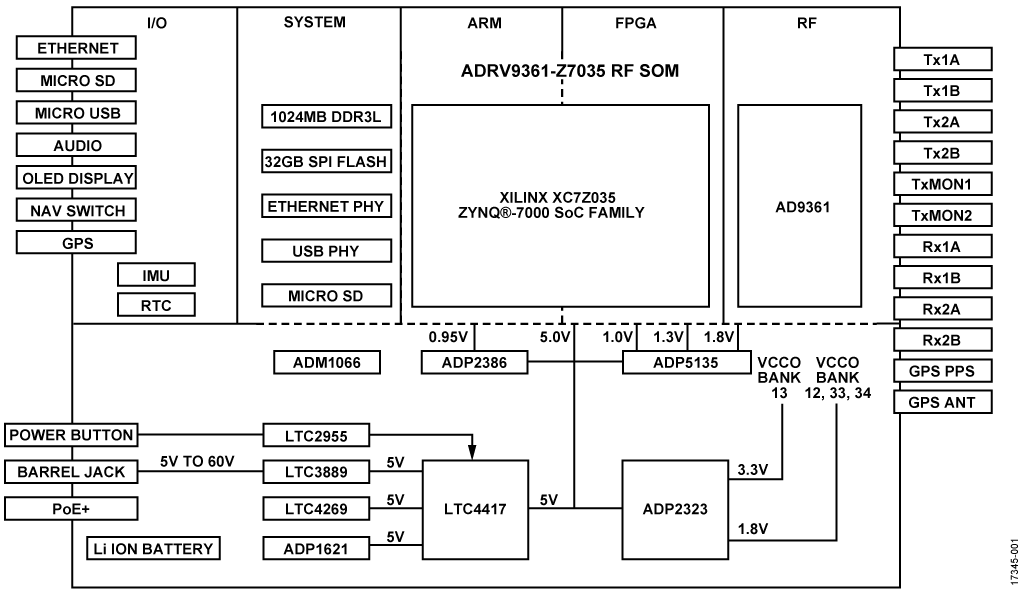

ADRV9361-Z7035 SDR 2x2システムオンモジュールは、アナログ・デバイセズの集積化RF Agile Transceiver^™ AD9361とザイリンクスの全プログラマブルSoC、Z7035 Zynq^®-7000を組み合わせたソフトウェア無線（SDR）です。

ADRV9361-Z7035は、広帯域2x2受信および送信パスを70MHz～6.0GHzの範囲で実現し、広範な固定および携帯型SDRアプリケーションのプロトタイピングに最適です。

ADRV9361-Z7035では、RFシグナル・パスに高速プログラマブルロジックが組み合わせられています。また、ワイヤレス通信システムのRF／ベースバンド・シグナル・プロセッシング・コアも形成するため、設計者はアプリケーション固有の差別化機能に集中することができます。

ADRV9361-Z7035は、キャリア・カードが使用できるため高速のプロトタイピングが可能であり、また、ザイリンクスのVivado^®設計スイートとスムーズな統合が可能なシミュレーション・ツールおよびコード生成ツールに対応しています。

ADRV9361-Z7035により、SDR製品設計の市場投入までの時間を短縮できます。
